Важіль гальма ЗП 01.000.2.2 тримера для ЗМ-60У/90У/120У

Важіль гальма ЗП 01.000.2.2 тримера для ЗМ-60У/90У/120У + ЗМБ

Важіль гальма ЗП 01.000.2.2 - це виконавчий силовий елемент модернізованої системи стрічкового гальма, яким штатно комплектуються наші машини нового покоління - ЗМ-60У, ЗМ-90У та ЗМ-120У. У загальній кінематичній схемі вузла фіксації ця деталь виконує функцію основного механічного важеля, що перетворює керуюче зусилля у жорсткий лінійний натяг фрикційної гальмівної стрічки.

Головне інженерне завдання деталі полягає у забезпеченні швидкого та надійного блокування поворотного механізму. Завдяки правильно розрахованій геометрії та плечу прикладання сили, важіль дозволяє з мінімальними фізичними зусиллями створювати достатній робочий тиск для того, щоб металева стрічка щільно обтиснула барабан. Це гарантує стабільне утримання заданого положення без паразитних люфтів, повністю виключаючи самовільне зміщення чи розворот масивної конструкції тримера під впливом експлуатаційних вібрацій агрегату на майданчику току.

Технічні характеристики та конструктив важеля гальма ЗП 01.000.2.2

• Каталожний номер: ЗП 01.000.2.2
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У
• Вузол встановлення: Стрічкове гальмо тримера
• Тип деталі: Плоский фігурний важіль (силова сполучна ланка)
• Кількість на один агрегат: 1 шт

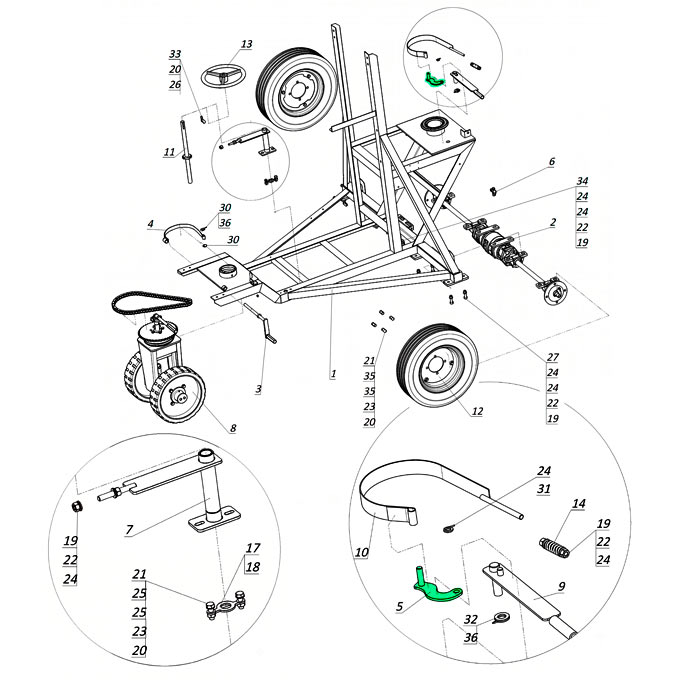

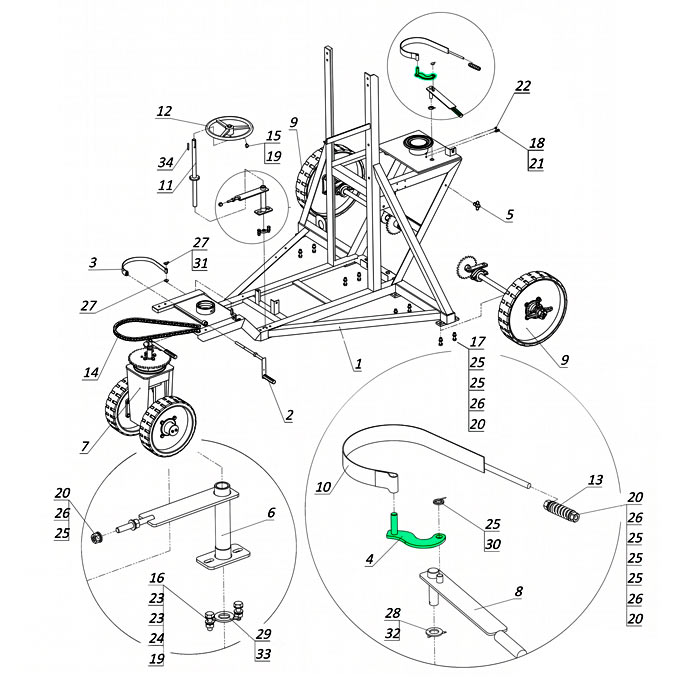

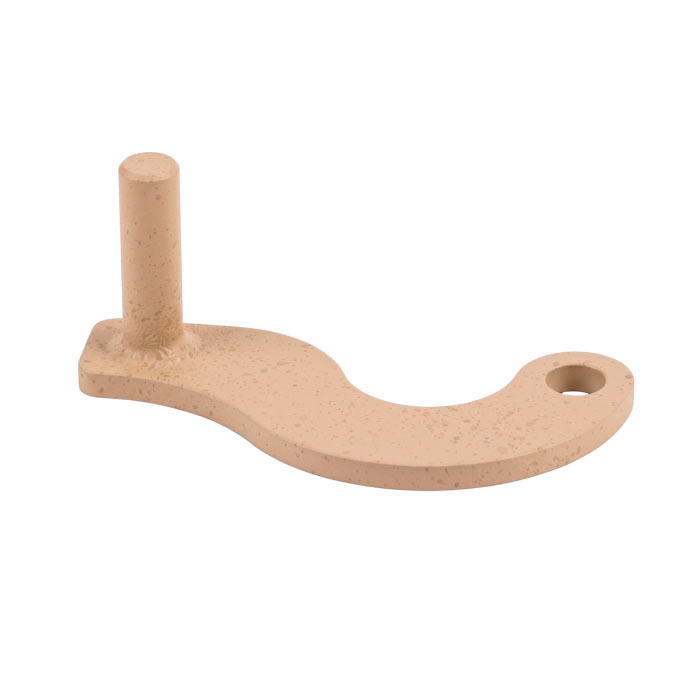

Як видно з кінематичної схеми, важіль ЗП 01.000.2.2 являє собою жорстку плоску металеву пластину вигнутого (серповидного) профілю. Деталь оснащена посадочними отворами та штифтом, за допомогою яких вона рухомо з'єднує ексцентрик керуючої ручки гальма ЗП 01.150 із вушком гальмівної стрічки. Профіль та довжина плеча важеля розраховані таким чином, щоб оптимально перетворювати обертальний рух ручки на прямий лінійний натяг металевої стрічки навколо барабана тримера.

Впровадження цього важеля у кінематику сучасного стрічкового гальма дозволило відмовитися від складної системи проміжних деталей. У класичних зернометах зусилля на стрічку передавалося через довгий напрямний шток ЗП 01.160, який проходив крізь наскрізний отвір у рамі. Оскільки під час руху керуючого важеля кут нахилу штока постійно змінювався, для запобігання його заклинюванню обов'язково використовувалася специфічна кульчаста (сферична) шайба ЗП 01.608. Експлуатаційна практика показала, що втрата цієї дрібної шайби під час польових ремонтів або найменший вигин самого штока призводили до жорсткого тертя металу об краї отвору рами. Механізм починав заклинювати, а розгальмування тримера вимагало від оператора надмірних фізичних зусиль.

У модернізованому вузлі важіль ЗП 01.000.2.2 працює виключно в одній площині, зводячи кінематику до простої лінійної передачі зусилля. З конструкції виключені довгі штоки, які легко деформувалися під навантаженням, та дрібні кульчасті шайби, які часто губилися на току. Завдяки новій формі важеля, передача зусилля від ручки до стрічки відбувається без паразитних кутових перекосів, що усуває ризик підклинювання. Механізм став більш жорстким, структурно надійним і зберігає легкість ходу незалежно від умов експлуатації та вібрацій агрегату.

Супутні деталі важеля гальма ЗП 01.000.2.2 та інші експлуатаційні переваги

Оскільки важіль ЗП 01.000.2.2 виступає центральною силовою та сполучною ланкою в кінематиці прямої дії, під час його обслуговування або комплексного переобладнання механізму фіксації необхідно перевіряти та встановлювати наступні суміжні комплектуючі:

• Ручка гальма ЗП 01.150
• Стрічка гальмівна ЗП 01.241 (для ЗМ-60У/90У) або ЗП 01.242 (для ЗМ-120У)
• Пружина ЗП 01.612
• Елементи фіксації: опорні шайби та стопорні шплінти

У класичних механізмах фіксації зі штоками та сферичними шайбами найчастішою причиною поломок був саме людський фактор. Через загальну примхливість вузла та схильність до заклинювання, механізаторам часто доводилося прикладати надмірну силу, намагаючись повернути тример, що призводило до деформації деталей. Впровадження важеля ЗП 01.000.2.2 кардинально змінило цей процес - деталь має посилений металевий профіль, який легко витримує максимальні навантаження без ризику вигину, а сам принцип її роботи став набагато зручнішим і зрозумілішим для персоналу.

Завдяки прямій дії цього важеля, зусилля від керуючої ручки передається на стрічку чітко та лінійно. Оператор фізично відчуває момент повного розгальмування та жорсткої фіксації, що природним чином зводить до мінімуму кількість людських помилок - систему стало практично неможливо «перетягнути» або пошкодити через нерозуміння моменту спрацювання. Численні відгуки від інженерів та механізаторів з господарств, які вже багато років експлуатують саме наші модернізовані агрегати, підтверджують - оновлений механізм із цим важелем працює чудово, м'яко і безвідмовно навіть у найскладніших умовах току.

Перехід на посилений важіль ЗП 01.000.2.2 у комплексі з оновленою стрічкою та ручкою - це надійний спосіб назавжди позбутися хронічних проблем із заклинюванням тримера. Ви отримуєте просту, довговічну та інтуїтивно зрозумілу кінематику, яка мінімізує вплив людського фактора і гарантує безперебійне функціонування вузла фіксації протягом багатьох робочих сезонів.

Зв'яжіться з нашими спеціалістами для оформлення замовлення. Ми постачаємо повністю узгоджені механізми, готові до швидкого монтажу. Інвестуйте в продумані інженерні рішення Заводу Мороза, щоб ремонт перетворився на просте технічне обслуговування, а ваш тример надійно фіксувався без жодних проблем.
