Важіль гальма ЗП 01.150 тримера ЗМ-60/60А

Важіль гальма ЗП 01.150 (ричаг керування) тримера ЗМ-60/60А

Важіль гальма ЗП 01.150 - це ключовий ручний елемент керування системою стрічкового гальма ЗП 01.140, який штатно встановлюється на класичні зерномети серій ЗМ-60 та ЗМ-60А. Одразу варто зробити технічне уточнення - у багатьох виданнях класичних заводських каталогів та паспортів через стару друкарську помилку ця деталь часто фігурує під маркуванням ЗП 01.1.50 (а сам гальмівний вузол іноді помилково прописаний як ЗП 011.140). Інженерно та фізично це одна й та сама запчастина, тому плутанини при замовленні чи ремонті виникати не повинно.

У загальній кінематичній схемі механізму фіксації тримера цей важіль відіграє роль ручного ексцентрика - він виступає головною сполучною ланкою між штоком ЗП 01.160, на який діє потужна пружина, та власне гальмівною стрічкою ЗП 01.240. Оскільки гальмо поворотної рамки працює за принципом «постійно замкнутого», за замовчуванням важіль утримується пружиною у робочому положенні. У цьому стані його ексцентриковий палець максимально віддалений від стаціонарного кріплення, що створює жорсткий лінійний натяг стрічки та блокування циліндричного барабану тримера.

Коли механізатору необхідно змінити напрямок викиду зерна, він тягне рукоятку важеля вправо, долаючи силовий опір пружини. Завдяки зміщеним осям, ексцентрик із вушком стрічки рухається по дузі та наближається до стаціонарної точки кріплення - стрічка послаблює обхват барабана, і тример вільно розгальмовується. Геометрія важеля розрахована таким чином, що при доведенні його до крайнього положення він переходить через умовну «мертву точку» і фіксується у відкритому стані, дозволяючи оператору вільно повернути масивний тример двома руками і знову загальмувати його зворотній рухом важеля.

Технічні характеристики важеля ЗП 01.150 гальма тримера

• Каталожний номер: ЗП 01.150 (ЗП 01.1.50)
• Застосування: ЗМ-60, ЗМ-60А (класичні моделі)

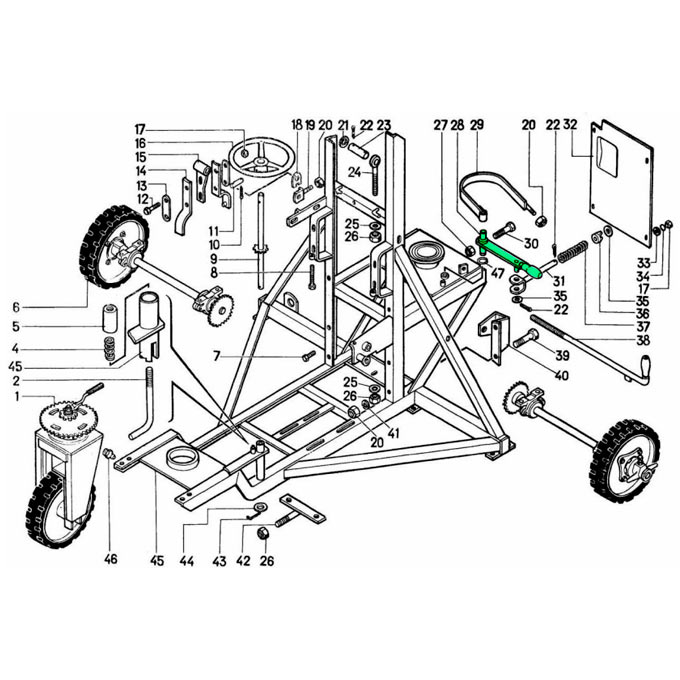

• Вузол встановлення: Гальмо стрічкове тримера ЗП 01.140
• Функція: Ручний ексцентрик для затискання/розгальмування поворотної рамки
• Вага деталі: 1,043 кг
• Кількість на один агрегат: 1 шт

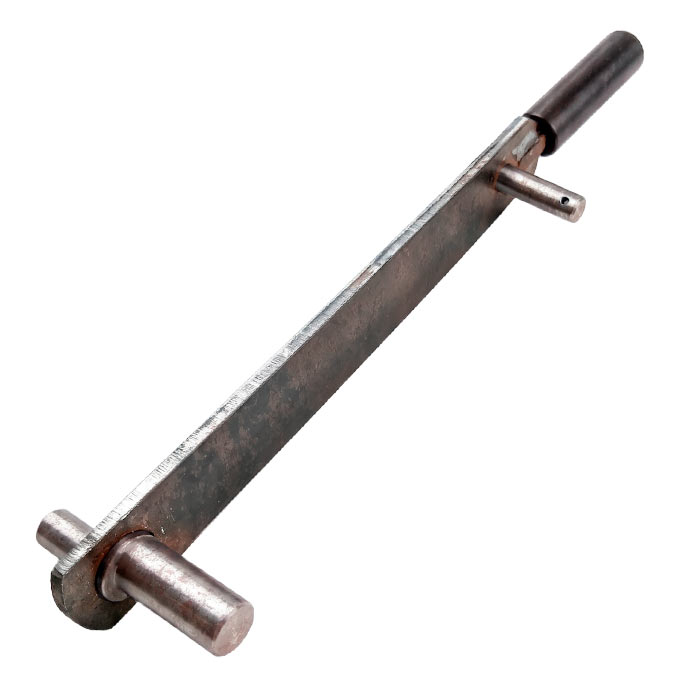

Важіль гальма ЗП 01.150 являє собою міцну зварну металоконструкцію, що складається з руків'я для хвата оператора та робочого ексцентрикового вузла. Головним елементом кінематики є система осей, розміщена на робочому плечі важеля. Вона включає основну вісь обертання (за допомогою якої важіль кріпиться до несучої плити рами), зміщений ексцентриковий палець (на який надівається вушко гальмівної стрічки ЗП 01.240) та додатковий шарнірний вузол для приєднання вилочки штока ЗП 01.160, який слугує напрямною для пружини ЗП 01.612.

Відстань між головною віссю та ексцентриковим пальцем чітко розрахована - при переведенні ручки вправо (на розгальмування) ексцентрик зміщується по дузі та створює достатню слабину стрічки для вільного обертання барабана поворотної рамки. Оскільки механізм зазнає значного постійного тиску від пружини, для запобігання сухому тертю та заклинюванню в головній осі важеля передбачено технологічний канал із встановленою прес-маслянкою (1.2.Ц6) для регулярного нагнітання консистентного мастила (солідолу).

Попри суцільнометалеву конструкцію, важіль ЗП 01.150 є рухомим елементом, що працює під постійним силовим навантаженням. Найпоширенішою експлуатаційною проблемою цього вузла є масляне голодування осі обертання. Якщо прес-маслянку не шприцювати регулярно, головна вісь «закисає» від вологи та пилу. У такому випадку механізатору доводиться долати не лише опір пружини, а й жорстке тертя металу об метал, що часто призводить до деформації (вигину) самого руків'я. Найгіршим наслідком закисання є те, що важіль може не повернутися у вихідне положення після зняття з фіксації - пружині просто не вистачить сили подолати внутрішній опір осі, через що стрічка не затисне барабан, і тример почне самовільно розвертатися під час викиду зерна. Ще однією зоною ризику є ексцентриковий палець та вузол кріплення штока. Через постійні вібрації агрегату та тертя під навантаженням, посадкове місце під вушко стрічки поступово витирається, а отвори шарніра під палець штока розбиваються, набуваючи овальної форми. Поява такої виробітки та паразитних люфтів призводить до того, що під час руху ручки вона спочатку вхолосту вибирає ці зазори, і лише потім починає тягнути стрічку - це робить процес розгальмування нечітким, а в крайніх випадках стрічка може взагалі не послаблюватися до кінця, продовжуючи тертися об барабан тримера під час його повороту.

Супутні деталі важеля гальма ЗП 01.150

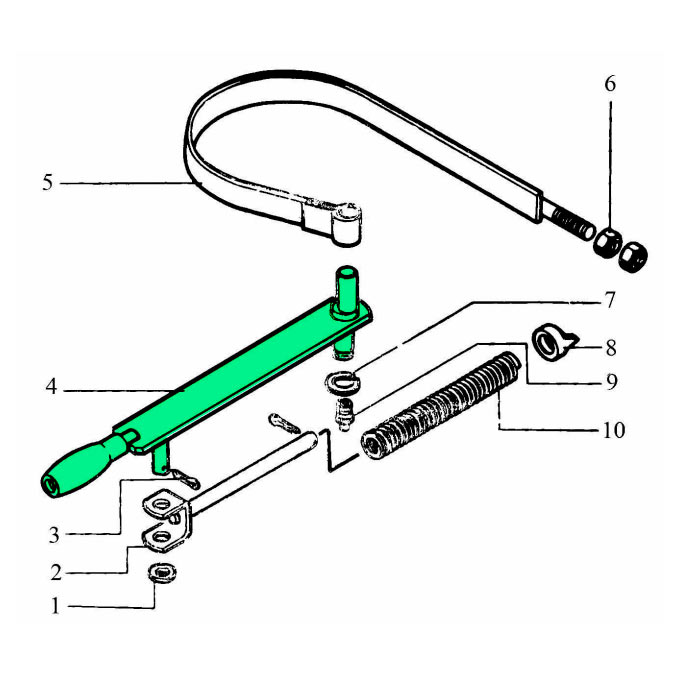

Оскільки важіль керування працює у тісному силовому зв'язку з іншими елементами напівавтоматичного стрічкового гальма, його знос (особливо розбиті отвори шарнірів або деформація самого руків'я) часто є наслідком підклинювання в суміжних вузлах. Під час дефектовки та заміни важеля ЗП 01.150 обов'язковій ревізії підлягають наступні деталі класичної збірки:

• Шток (напрямна пружини) ЗП 01.160
• Стрічка гальмівна ЗП 01.240
• Пружина ЗП 01.612
• Шайба сферична ЗП 01.608
• Кільце запорне 20 (МН 470-61)
• Маслянка 1.2.Ц6хр (для змащування головної осі)

Встановлюючи новий важіль, важливо переконатися, що шток ЗП 01.160 залишається абсолютно рівним, а сферична шайба ЗП 01.608 не загублена і стоїть на своєму робочому місці. Якщо шток хоча б трохи зігнутий або жорстко треться об краї отвору рами через відсутність шайби-шарніра, новий важіль прийматиме на себе більший опір, що швидко призведе до його повторного вигину. Також варто оглянути вушко гальмівної стрічки - якщо отвір у ньому розтягнутий, у системі залишиться люфт, і стрічку доведеться міняти в комплексі з важелем.

Нова ручка та модернізація вузла на сучасних ЗМ Заводу Мороза

Аналізуючи хронічні експлуатаційні проблеми класичної кінематики (постійні перекоси штока, втрату стопорних кілець та важкий хід руків'я), інженери Заводу Мороза кардинально переробили цей вузол для машин нового покоління (ЗМ-60У, ЗМ-90У, ЗМ-120У). Ми повністю відмовилися від складної підпружиненої системи з проміжним штоком та примхливою сферичною шайбою на користь надійного механізму прямої дії.

У нашій сучасній конструкції застосовується змінена ручка гальма ЗП 01.150 з іншою геометрією ексцентрика та точками прикладання сили. Вона працює в парі з новою гальмівною стрічкою ЗП 01.241, подовжений прямий хвостовик якої тепер сам слугує напрямною. Потужна пружина ЗП 01.612 монтується безпосередньо на цей хвостовик стрічки, забезпечуючи постійний жорсткий лінійний натяг. Відповідно, нова ручка більше не штовхає жодних осей під кутом - при переведенні вправо вона просто і лінійно подає передній кінець стрічки назустріч барабану тримера, створюючи ідеальну слабину для розгальмування. Така інженерна оптимізація позбавила механізм усіх слабких ланок, зробила хід ручки м'яким та легким, а сам вузол фіксації - абсолютно безвідмовним навіть у найсуворіших умовах току.

Купити важіль гальма тримера ЗП 01.150 від Заводу Мороза

Відновлення чіткої фіксації тримера та комфорту роботи механізатора залежить від правильної геометрії керуючого ексцентрика. На Заводі Мороза ви можете придбати класичний важіль гальма ЗП 01.150 (ЗП 01.1.50), виготовлений із міцної зварної металоконструкції з точним дотриманням міжосьових відстаней та обов'язковою наявністю прес-маслянки для довговічної роботи головної осі. Це ідеальний вибір для тих, хто прагне зберегти автентичну заводську збірку свого ЗМ-60 та замінити деформовану деталь на надійний аналог.

Водночас, спираючись на багаторічний досвід модернізації сільгосптехніки, ми завжди пропонуємо більш раціональні та витривалі інженерні рішення. Якщо вам набридло боротися з підклинюванням проміжного штока, втратою стопорних кілець та постійними вигинами старої рукоятки, ви можете замовити нашу нову ручку гальма ЗП 01.150 у комплекті з модернізованою стрічкою прямої дії. Такий перехід кардинально спрощує кінематику, робить вузол абсолютно безвідмовним, а процес розгальмування масивного тримера - максимально легким.

Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми добре розбираємося в механізмах фіксації тримерів та інших вузлах зернометів різних поколінь та виробників. Незалежно від того, чи потрібен вам лише класичний важіль для точкового ремонту, чи ви бажаєте повністю перевести систему на сучасний і безвідмовний стандарт, ми проаналізуємо вашу ситуацію та гарантовано надамо саме ті деталі, які ідеально стануть на вашу раму і повернуть тримеру бездоганну слухняність на багато сезонів уперед!
