Втулка металокерамічна А 40х50х25

Втулка металокерамічна А 40х50х25 маточин переднього ходу

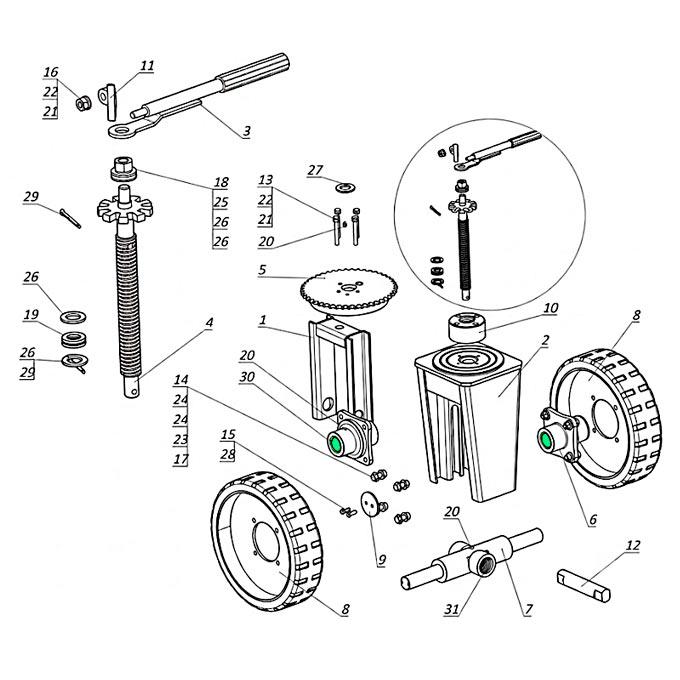

Втулка металокерамічна А 40х50х25 (ГОСТ 2795-2001) - це головний опорний елемент ковзання, що забезпечує обертання колісної бази у конструкції модернізованого двоколісного переднього ходу сучасних зернометів серій ЗМ (ЗМ-60У, ЗМ-90У, ЗМ-120У) та ЗМБ, який також можна зустріти на оновлених версіях класичних моделей ЗМ-60/60А замість роликової втулки. У загальній кінематичній схемі вузла ці втулки жорстко запресовуються всередину чавунного корпусу маточини (ступиці) ЗПТ 1007. Їхнє безпосереднє інженерне завдання - сприймати статичні та динамічні радіальні навантаження від ваги масивного агрегату і водночас гарантувати плавне обертання обгумованих коліс на посадкових цапфах маятникової осі ОВИ 01.023 під час руху та маневрування майданчиком. На один модернізований двоколісний передній хід встановлюється загалом чотири такі деталі - по дві втулки на кожну з двох маточин.

Перехід на використання металокерамічних підшипників ковзання став одним із кроків посилення та адаптації ходової частини техніки Заводу Мороза до сучасних реалій. У класичних стійках попередніх поколінь функцію обертання виконували звичайні роликові втулки, які на практиці виявилися занадто вразливими до специфіки роботи на току. Через неминуче потрапляння абразивного зернового пилу та бруду всередину вузла, ролики швидко стиралися, з'являвся люфт, а іноді відбувалося повне заклинювання колеса. Натомість пориста структура металокераміки здатна краще утримувати мастило на робочій поверхні і демонструє значно вищий опір абразивному зносу. Така конструкція відмінно витримує постійний статичний тиск та жорсткі удари від нерівностей бетону, роблячи опорний вузол максимально надійним та невибагливим.

Технічні характеристики металокерамічної втулки А 40х50х25

• Стандарт / Маркування: А 40х50х25 згідно з ГОСТ 2795-2001
• Внутрішній робочий діаметр: 40 мм
• Зовнішній посадковий діаметр: 50 мм
• Довжина (ширина): 25 мм
• Матеріал: Залізографітова композиція (суміш порошків)
• Місце встановлення: Маточина (ступиця) колеса ЗПТ 1007
• Кількість на модернізований двоколісний хід: 4 шт

Матеріалом для виготовлення цієї втулки слугує спеціальна суміш порошків, спресована та випечена за високих температур. Візуально деталь має характерний сірий колір, оскільки це саме залізографітова, а не бронзова металокераміка - такий вибір матеріалу є технічно обґрунтованим, бо залізографіт значно краще витримує високий статичний тиск та жорсткі радіальні удари від масивної рами машини. Завдяки своїй пористій структурі, металокераміка працює як своєрідна губка - вона здатна вбирати та утримувати всередині консистентне мастило (солідол або літол, які нагнітаються через прес-маслянку під час технічного обслуговування). У поєднанні з графітом, який діє як природне сухе змащення, це створює надійну антифрикційну пару тертя з металевою цапфою осі, запобігаючи задиркам, перегріву при буксируванні, а також іншим негативним проявам навіть у жорстких абразивних умовах току.

Враховуючи, що в господарствах працює безліч машин після багаторічних гаражних переробок, посадкові місця у нетипових маточинах часто відрізняються від заводських розмірів. Для таких випадків ми передбачили гнучкий інженерний підхід до комплектації, де за потреби можемо підібрати металокерамічні втулки інших номінальних діаметрів із наявного широкого складського асортименту.

Крім того, структура цих виробів дозволяє здійснювати їхню точну механічну обробку. Наприклад, якщо ваша нестандартна маточина має меншу глибину посадкового каналу, ми можемо виконати торцеве підрізування деталі на токарному обладнанні - це дозволяє ідеально адаптувати довжину втулки під ваші індивідуальні параметри, гарантуючи правильну посадку підшипника ковзання без виступаючих країв, які б заважали монтажу захисних шайб.

Окремо варто наголосити на правилах встановлення цієї деталі, оскільки металокераміка формується методом порошкової металургії, вона має високу твердість та опірність стиранню, але водночас є чутливою до точкових динамічних ударів. Запресовувати втулку А 40х50х25 у чавунний корпус маточини ЗПТ 1007 необхідно виключно за допомогою гідравлічного преса або ж рівномірно затягувати через спеціальну напрямну оправку. Прямі удари молотком по торцю деталі під час посадки є грубим порушенням технології монтажу та можуть призвести до появи мікротріщин або розколювання металокераміки ще до початку експлуатації агрегату.

Суміжні комплектуючі опорного вузла обертання

Оскільки металокерамічна втулка А 40х50х25 працює як підшипник ковзання в закритій системі, під час її дефектовки або заміни обов’язково перевіряється стан наступних суміжних деталей:

• Маточина (ступиця) колеса ЗПТ 1007
• Вісь коліс балансирна ОВИ 01.023
• Шайба торцева захисна ЗП 01.020.001
• Прес-маслянка М10х1

В аграрній техніці різних виробників і поколінь у вузлах ковзання часто можна зустріти альтернативні рішення і історично поширеним варіантом є використання класичних бронзових втулок (наприклад, з олов'яної бронзи типу БрОЦС). Бронза дійсно відмінно протистоїть ударним навантаженням і має високий коефіцієнт ковзання, проте в умовах агресивного абразивного середовища току, де дрібний зерновий пил постійно змішується з мастилом, залізографітова металокераміка демонструє значно вищу експлуатаційну витривалість. Втім, якщо ваше господарство традиційно віддає перевагу бронзі, або ж агрегат працює в специфічних умовах із підвищеними ударними навантаженнями, завжди є можливість підібрати чи виготовити аналогічні за розміром втулки із бронзових сплавів.

Металокераміка має високу твердість, але є чутливою до ударів під час монтажу. І ми вже згадували, що самостійне запресовування втулки у чавунну маточину в польових умовах за допомогою молотка чи кувалди часто закінчується розколюванням нової деталі. Інженерно найраціональнішим та найшвидшим рішенням є замовлення маточини ЗПТ 1007 у зборі, де втулки вже фабрично запресовані на гідравлічному обладнанні з дотриманням правильного натягу та ідеальної співвісності - вам залишиться лише насадити готовий вузол на вісь і затягнути болти. Для агрегатів, які пройшли нетипові гаражні модернізації (наприклад, встановлення осей від іншої техніки чи змінені діаметри цапф після їх проточування), стандартна заводська втулка може не підійти - для таких випадків ми маємо всі можливості виготовити індивідуальні підшипники ковзання суворо за вашими кресленнями чи ескізами. Наше обладнання дозволяє швидко виточити деталі нестандартних габаритів із потрібного матеріалу під конкретні посадкові допуски вашої машини.

Варто також пам'ятати, що втулки є деталями регулярної заміни, і завдяки їхній низькій вартості та компактним розмірам, найдоцільніше комплектувати ремонтну базу господарства цими розхідниками «про запас». Наявність резервного комплекту втулок (або готової маточини в зборі) безпосередньо у майстерні зведе до мінімуму час простою зерномета у розпал сезону, дозволяючи механізатору провести швидку вузлову заміну одразу при виявленні критичного люфту колеса.

Купити металокерамічну втулку А 40х50х25 від Заводу Мороза

Ця невелика залізографітова деталь - яскравий приклад того, як непомітна дрібниця визначає працездатність усього масивного агрегату. Ви можете мати все ідеальним, але без правильного ковзання на осі маневрування агрегатом перетвориться на суцільну боротьбу з жорстким тертям. На нашому підприємстві ви можете купити металокерамічні втулки А 40х50х25 у будь-якій потрібній кількості - від кількох одиниць для швидкого порятунку стійки безпосередньо на току до великих резервних партій, щоб укомплектувати майстерню раз і назавжди.

Ми цінуємо кожну робочу годину аграрія, тому підходимо до замовлень більше з інженерної, ніж з суто торгової точки зору. Наші спеціалісти вислухають вашу проблему і підкажуть найраціональніший шлях - просто відправити базові розхідники, виточити нестандартний розмір під вашу перероблену вісь чи надати вже готову, ідеально запресовану на гідравліці маточину, яка збереже нерви та час механіка. Замовляйте перевірені підшипники ковзання, щоб повернути зерномету ту саму легкість обертання коліс, що здатна зменшити втрати на непотрібне тертя - адже на току потрібно боротися з працювати з зерном, а не боротися з власною ходовою частиною.
