Втулка сателіта металокерамічна ЗМ 07.105-01 (25х32х20)

Втулка сателіта металокерамічна ЗМ 07.105-01 (25х32х20)

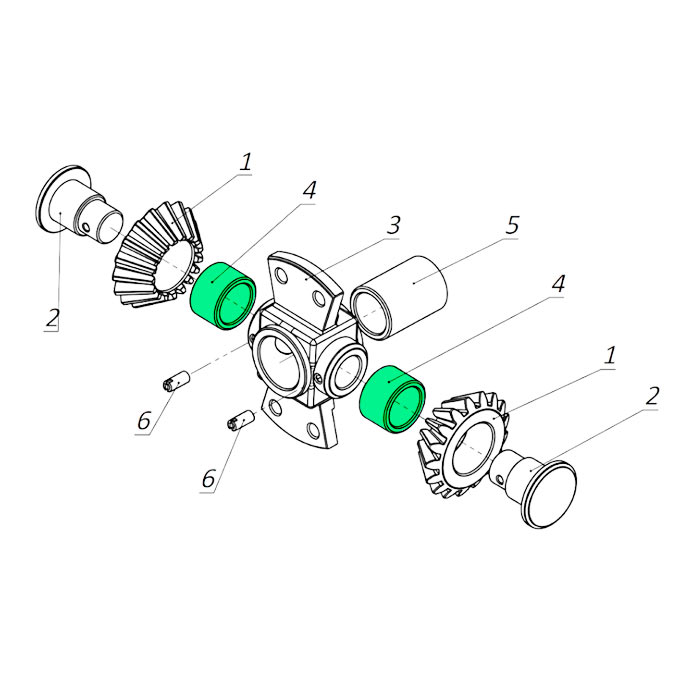

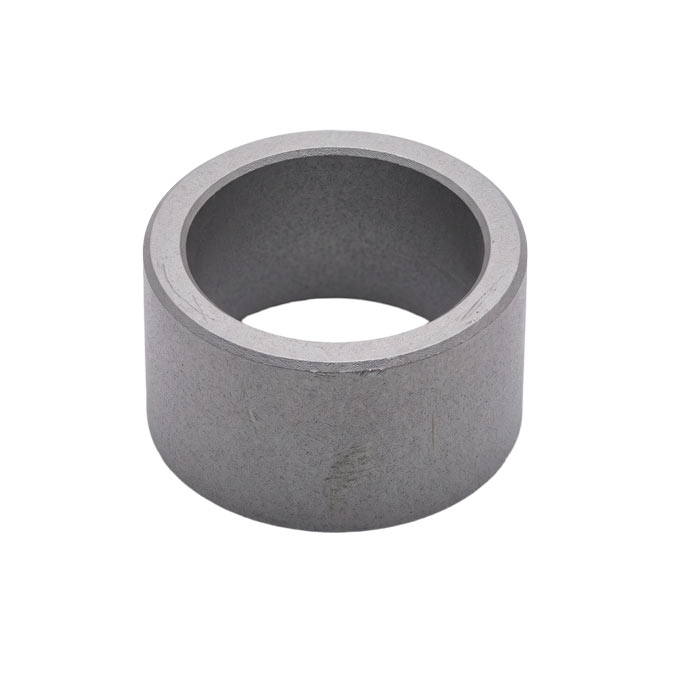

Втулка сателіта ЗМ 07.105-01 (у деяких каталогах — ЗМ 07.105-1) — це антифрикційна втулка підшипника ковзання, призначена для встановлення всередину центрального отвору конічного сателіта ЗМ 07.605 (z=17). Вона слугує підшипниковою опорою між конічною шестернею та загартованим пальцем ЗП 07.608, забезпечуючи вільне та плавне обертання сателіта під час роботи диференціального механізму. У конструкції одного диференціального вузла встановлюється комплект із двох однакові втулок сателітів (по одній на кожну конічну шестерню-сателіт).

Технічні характеристики втулки сателіта ЗМ 07.105-01

• Каталожний номер - ЗМ 07.105-01 (ЗМ 07.105-1)
• Призначення - підшипник ковзання конічного сателіта ЗМ 07.605 (z=17, m=3.5)
• Розміри (внутрішній Ø х зовнішній Ø х висота): 25х32х20 мм
• Матеріал - спечена антифрикційна металокераміка на залізографітовій основі.
• Властивості матеріалу - пориста структура з ефектом самозмащування (поглинає мастило з масляної ванни та рівномірно віддає його в зону тертя при підвищенні навантаження й температури)
• Спрягаємі деталі - палець сателіта ЗП 07.608 (Ø25 мм) та конічна шестерня ЗМ 07.605 (внутрішній посадочний Ø32 мм)
• Кількість у вузлі - 2 шт.
• Країна виробництва - Україна

Застосування металокерамічного сплаву замість звичайних матеріалів забезпечує низький коефіцієнт тертя, високу стійкість до стирання та захищає поверхню сталевого пальця та конічних шестерень від передчасного утворення задирів чи припалювання металу під час високих навантажень на ходову частину.

Еволюція конструкції вузла та застосування втулок

У процесі вдосконалення ходових систем зернометів конструкція цього вузла зазнавала деяких змін, які важливо враховувати під час проведення ремонтних робіт:

• У старих редукторах ранніх ЗМ-60 застосовувалися бронзові класичні втулки ЗП 07.003 фасонної форми - із характерним зовнішнім буртом (фланцем). Цей бурт слугував опірною шайбою для сприйняття торцевого тиску сателіта і вимагав використання спеціальних ступенчастих пальців відповідної конфігурації.
• У сучасних ходових мостах та редукторах нашого виробництва застосовуються сучасні металокерамічні втулки ЗМ 07.105-01 - гладкі циліндричні втулки прямого профілю (25х32х20). Торцевий тиск конічного зачеплення в цій системі вже розподілений по іншому, сходинка на пальцях не витачується, а також за потребу можуть застосовуватись окремі сталеві регулювальні (компенсаційні) шайби, що встановлюються між сателітом та корпусом хрестовини.

Рекомендації щодо сумісності при ремонті

Гладка металокерамічна втулка ЗМ 07.105-01 не є прямою поштучною заміною для старої бронзової втулки ЗП 07.003 із буртом без комплексної заміни супутніх деталей. Якщо ви відновлюєте старий редуктор класичного ЗМ-60 і плануєте перейти на сучасну металокераміку, необхідно враховувати наступні варіанти комплектації:

1. При купівлі втулок ЗМ 07.105-01 обов'язково замовляють гладкі загартовані пальці ЗП 07.608 та комплект компенсаційних шайб для виставлення торцевого зазору сателіта.
2. Якщо у старому диференціалі зношені не лише втулки, а й пальці та посадочні місця хрестовини, найідеальнішим рішенням є купівля хрестовини в зборі ЗП 07.110.000 - так ви отримуєте відрегульований заводський вузол, де вже встановлено нові металокерамічні втулки, пальці та сателіти сучасної модифікації.

Ознаки зносу та дефектовка втулок диференціала зерномета

Своєчасна заміна втулок сателітів запобігає перекосу конічних шестерень і руйнуванню зубів. Основними приводами для заміни втулок є:

• Збільшений радіальний люфт сателіта на пальці (виробітка внутрішнього діаметра понад норму).
• Поява тріщин, викришення або задирів на металокерамічній поверхні через роботу у забрудненому маслі чи при сухому терті.
• Нерівномірне "еліпсне" зношування отвору від постійного одностороннього тиску під час обертання.

При ремонті конічної групи втулки замінюють виключно парами (2 шт.), з обов'язковою перевіркою стану робочих шийок пальців ЗП 07.608.

Купити втулки диференціала зерномета від Заводу Мороза

Замовляючи металокерамічні втулки ЗМ 07.105-01 безпосередньо на Заводі Мороза, ви отримуєте оригінальні деталі з точним дотриманням геометрії та високими антифрикційними властивостями, які ми щодня використовуємо при збиранні власних агрегатів. Наші фахівці детально вивчили всі тонкощі роботи цих вузлів ковзання в реальних польових умовах, тому досконало розуміються на кожному нюансі їхнього підбору, монтажу та експлуатації.

Сумніваєтеся, які саме втулки чи пальці встановлені у вашому редукторі? Зв’яжіться з нами зручним для вас способом, а за можливості підготуйте фото чи відео розібраного вузла. Інженери Заводу Мороза допоможуть точно визначити модифікацію вашого диференціала й підберуть правильний ремонтний комплект!
