Вузол розмикання приводу заднього ходу

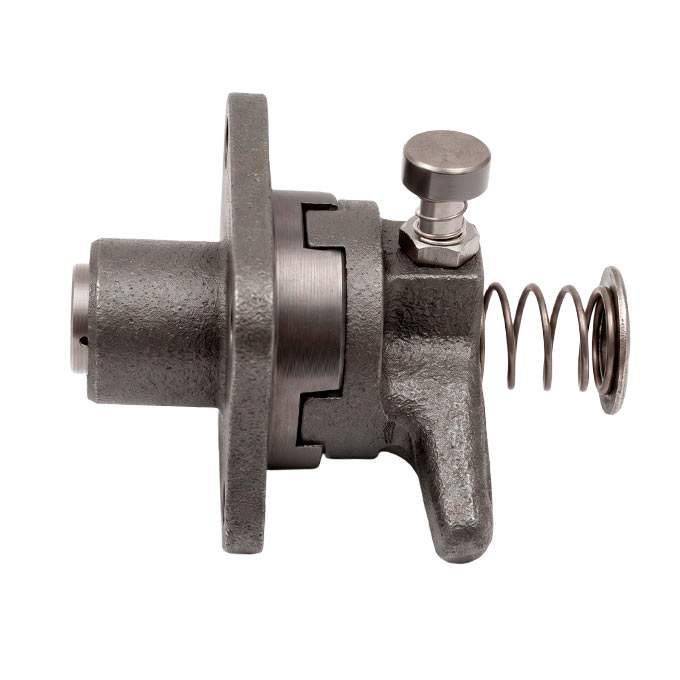

Вузол розмикання приводу заднього ходу зерномета в зборі

Повний комплект механізму розмикання приводу - це професійно підібраний та відкалібрований у заводських умовах ремкомплект, призначений для встановлення на ведучу піввісь заднього ходу ЗП 01.220 зернометів серій ЗМ-60, ЗМ-60А, а також на сучасних модифікації ЗМ-60У та ЗМ-90У нашого виробництва. Цей збірний блок об'єднуєвсі основні рухомі, силові та фіксуючі елементи кулачкової муфти зчеплення.

Формат постачання комплектом без сталевого вала та колеса є найбільш раціональним і економічно вигідним рішенням для багатьох господарств. Якщо приводна піввісь (вал ЗП 01.625) і диски зберегли свою геометрію та міцність, але сама кулачкова муфта зносилася, почала мимовільно вибивати під навантаженням або втратила герметичність - купівля цього вузла дозволяє відновити правильну кінематику ходу без зайвих витрат. Придбання готової збірки від Заводу Мороза гарантує, що всі спряжені деталі ідеально підійдуть одна до одної, а монтаж пройде без тривалого припасування та слюсарних робіт на току.

Технічні характеристики та склад комплекту розмикання приводу

• Призначення - швидке ручне підключення та відключення ведучого колеса від трансмісії самоходу.
• Сумісність - зерномети ЗМ-60, ЗМ-60А, ЗМ-60У, ЗМ-90У + ЗМБ та всі інші аналоги з діаметром робочих валів 30 мм.
• Матеріал основних деталей - високоміцний сірий чавун марки СЧ 20 та конструкційна вуглецева сталь марки Сталь 35.
• Маса всього комплекту (без вала та колеса) - 6 кг.

В складальні одиниці входить:

1. Маточина (ступиця) колеса кулачкова ЗМ 01.180 (1 шт.)
2. Втулки металокерамічні НЕН 400003 (2 шт.)
3. Напівмуфта кулачкова ЗП 01.102 (1 шт.)
4. Силова пружина ЗП 01.626 (1 шт.)
5. Опорні шайби ЗМ 01.435 (2 шт.)
6. Фіксатор ЗП 01.631 у зборі (1 комплект)
7. Кольцо розпірне 30 ЗМ 01.623 у зборі (1 комплект)

Інженерні переваги заводської збірки та кінематика вузла

У робочому режимі силова пружина ЗП 01.626 створює точно розраховане осьове зусилля, утримуючи кулачки напівмуфти ЗП 01.102 у щільному зачепленні з пазами маточини ЗМ 01.180 - це забезпечує жорстку та безлюфтову передачу крутного моменту під час руху важкого завантаженого зерномета. При переведенні машини у транспортний стан оператор відтягує муфту назад, долаючи опір пружини. У цей момент підпружинений штир фіксатора ЗП 01.631 автоматично заскакує у лунку вала (якщо вона є на вашому валу), жорстко замикаючи напівмуфту у вимкненому стані. Ведуче колесо переходять у режим вільного ковзання на металокерамічних втулках НЕН 400003, що дозволяє безпечно буксирувати зерномет на будь-які відстані, повністю усуваючи паразитне обертання шестерень та сателітів у редукторі самоходу.

Чому раціонально купувати вузол кулачкової муфти зерномета у зборі?

• Ідеальна геометрія зачеплення
  Кулачки маточини ЗМ 01.180 та напівмуфти ЗП 01.102 піддаються значним ударним навантаженням під час руху машини, а встановлення деталей у парі з однієї заводської партії гарантує повне площинне прилягання зубів без перекосів, що запобігає їхньому «злизуванню» та виключає самовільне вибивання муфти під навантаженням.
• Професійне запресовування металокераміки
  Металокерамічні втулки НЕН 400003 мають пористу структуру для утримання мастила й вимагають винятково дбайливого ставлення. На нашому заводі вони запресовуються на спеціальних гідравлічних пресах із точним контролем зусилля, що повністю виключає появу тріщин, відколів чи завальцювання пор, що часто трапляється при спробах забивання втулок молотком у гаражних умовах.
• Повна комплектація дрібними деталями
  Комплект містить всі необхідні дрібниці - дві опорні шайби ЗМ 01.435, які утворюють надійну чашу для пружини, та розпірне кільце ЗМ 01.623 у зборі з установочними елементами. Наявність розпірного кільця дозволяє точно виставити осьові технологічні зазори, що блокує появу люфтів та надійно захищає внутрішні порожнини маточини від проникнення абразивного зернового пилу.

Купити вузол розмикання приводу заднього ходу від Заводу Мороза

Досвід фахівців Заводу Мороза базується на глибокому розумінні тонкощів експлуатації агротехніки. Ми дуже довго виготовляємо деталі кулачкового зчеплення задньої осі з високоякісного модифікованого чавуну марки СЧ 20 та конструкційної сталі за оригінальними кресленнями, забезпечуючи суворий контроль співвісності та твердості робочих поверхонь.

Замовлення повного вузла розмикання приводу без вала та колеса - це перевірений спосіб швидко відремонтувати ходову частину вашого зерномета з мінімальними витратами. Ви отримуєте готовий до монтажу блок із вже запресованими втулками, відрегульованим фіксатором та вивіреним зусиллям пружини. Достатньо просто надіти елементи на ваш сталевий вал ЗП 01.625, зафіксувати їх штатними шплінтами й розпірним кільцем (або болтами) та прикрутити диск колеса до фланця маточини.

Зв’яжіться з нашими технічними фахівцями перед або під час оформлення замовлення! Оскільки техніка в господарствах має різні роки випуску та вироблялася різними підприємствами, ми допоможемо безкоштовно звірити всі лінійні розміри (зокрема довжину шпонкових пазів вала та параметри вашого колісного диска), щоб укомплектувати набір, який бездоганно стане на ваше штатне місце без додаткових підгонок. Ми гарантуємо швидке відправлення та відновлення роботи вашої техніки без жодних проблем!
