Вилка внутрішня ЗП 01.040 переднього ходу ЗМ-60/60А

Вилка внутрішня переднього ходу ЗМ-60/60А (ЗП 01.040)

Вилка внутрішня ЗП 01.040 є рухомим функціональним вузлом механізму переднього ходу (ЗП 01.020) зернометів серії ЗМ-60, ЗМ-60А та їхніх чисельних модифікацій. Ця деталь є ключовим елементом вертикальної напрямної пари рульового механізму і безпосередньо відповідає за передачу зусилля від гвинта підйому на вісь опорного колеса. Конструктивно вона розміщується всередині зовнішньої вилки (ЗП 01.050), виконуючи роль ковзної опори, що переміщується по вертикальних напрямних, і завдяки такій інженерній схемі забезпечується плавне налаштування висоти передньої частини рами агрегату, що дозволяє точно виставляти робоче положення живильників відносно поверхні току або переводити машину в транспортний режим.

Конструктивні особливості вилки ЗП 01.040 від ЗМ-60/60А

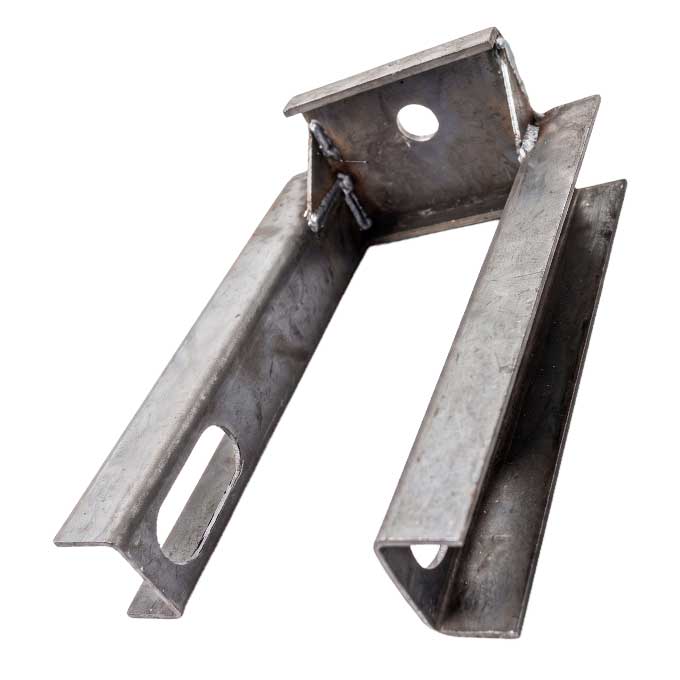

Внутрішня вилка ЗП 01.040 являє собою надійний П-подібний зварний корпус, виготовлений із якісної листової сталі. У стандартному заводському виконанні для виробництва цієї деталі використовується метал товщиною 6 мм, проте для агрегатів, що працюють із підвищеною інтенсивністю або на складних рельєфах, ми маємо технологічну можливість виготовляти посилені модифікації зі збільшеною товщиною стінок та додатковим зміцненням верхнього опорного майданчика. Така масивність особливо важлива, оскільки саме внутрішня вилка є тією силовою ланкою, що транслює навантаження від гвинта підйому безпосередньо на вісь опорного колеса.

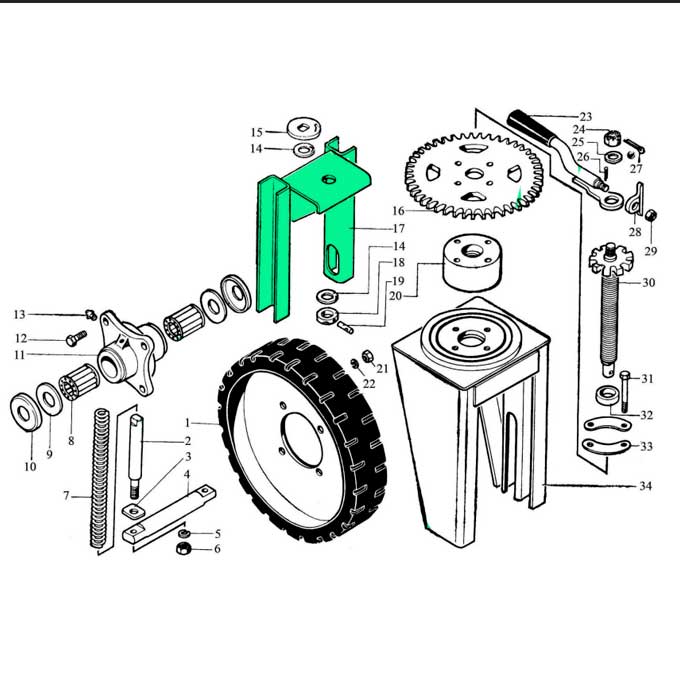

Взаємодія деталей у механізмі відбувається завдяки продуманій кінематичній схемі, де верхня горизонтальна перетинка вилки слугує жорсткою платформою для нижнього кінця гвинта підйому. При обертанні механізму зміни положення гвинт тисне на цю площину, змушуючи вилку зміщуватися вниз по вертикалі , де в в свою чергу бокові стійки внутрішньої вилки впираються у вісь колеса і передають на неї вертикальне зусилля від гвинтового механізму. Таким чином, вертикальний рух деталі плавно переміщує вісь у напрямних пазах зовнішнього корпусу, забезпечуючи зміну висоти передньої частини зерномета.

Важливою умовою правильної роботи вузла є точне дотримання зовнішніх габаритів внутрішньої вилки, бо завдяки правильній геометрії вона вільно і рівномірно ковзає всередині масивного корпусу зовнішньої вилки. Точне припасування цих контактних поверхонь мінімізує тертя, гарантує відсутність критичних люфтів чи перекосів, що є головною запорукою легкого обертання керма та точного маневрування агрегатом.

Особливості ремонту, пов'язані з заміною вилки ЗП 01.040

Оскільки внутрішня вилка ЗП 01.040 функціонує в тісному механічному зв'язку з іншими елементами рульової стійки, її заміна часто вимагає оновлення суміжних деталей. На нашому складі ви знайдете вичерпний перелік компонентів для повноцінного ремонту вузла:

• Вилка зовнішня ЗП 01.050
• Зірочка рульова ЗП 01.402
• Гайка спеціальна ЗП 01.101
• Гвинт підйому ЗП 01.070
• Вісь колеса ЗП 01.601
• Ступиця (маточина) колеса ЗПТ 1007
• Комплектуючі дрібної механіки вузла: елементи ковзання (втулки різних типів), деталі фіксації (шплінти, штифти, пружини, стопорні пластини), точки змащування (маслянки) та повний набір різьбових кріплень

Комплексне оновлення механізму за один раз прибирає всі паразитні люфти та зазори. Це особливо важливо, бо встановлення нової деталі поряд із розбитими старими з'єднаннями зазвичай призведить до їх швидкого руйнування через порушену кінематику.

Заводські модифікації, сумісність та модернізація вилки ЗП 01.050

Оскільки зерномети серії ЗМ-60 протягом десятиліть випускалися різними заводами, внутрішні розміри рульових стійок можуть мати значні відхилення. Через це стандартна внутрішня вилка на старих агрегатах іноді може або мати надмірний люфт, або, навпаки, заклинювати в зовнішньому корпусі. Крім того, відрізняється вузол контакту - на деяких машинах гвинт підйому впирається у звичайний отвір на верхній полиці вилки, на інших - використовується спеціальна упорна шайба, п'ята чи підшипник. Фахівці Заводу Мороза врахували ці допуски - ми виготовляємо внутрішні вилки з вивіреною геометрією, яка забезпечує оптимальний зазор для вільного ковзання в зовнішніх вилках (ЗП 01.050) більшості існуючих модифікацій. Якщо ж ваш агрегат має нестандартні розміри направляючого короба, ми готові оперативно виготовити деталь за індивідуальними вимірами.

Крім стандартного виконання, ми пропонуємо низку конструктивних покращень внутрішньої вилки, які вирішують типові проблеми експлуатації та адаптують вузол під сучасні навантаження:

• Синхронізація зі зміненою колісною базою
  Внутрішня вилка працює в парі із зовнішньою, тому при модернізації переднього ходу - встановленні збільшених коліс (500 мм) або спарки (як на наших моделях ЗМ-60У) - змінюється зовнішній короб та кінематика внутрішньої деталі. Для таких завдань ми виготовляємо модифіковану внутрішню вилку з перерахованою довжиною бокових стійок, яка гарантує, що зусилля від гвинта передаватиметься на вісь колеса без втрати робочого ходу, дозволяючи живильникам опускатися до самої підлоги навіть на високих колесах.
• Посилення зони контакту з гвинтом підйому
  Найслабше місце стандартної внутрішньої вилки ЗП 01.050 - це верхня горизонтальна платформа, на яку тисне гвинт з усією масою передньої частини машини. З часом метал у цьому місці продавлюється або протирається наскрізь. Для господарств із важкими умовами роботи ми пропонуємо посилену модифікацію - на верхню полицю наварюється додаткова масивна сталева п'ята (упорний майданчик), що багаторазово збільшує площу контакту, повністю виключає деформацію платформи і значно подовжує термін служби як самої вилки, так і гвинта підйому.
• Оптимізація площин ковзання
  Щоб внутрішня вилка не заклинювала при переміщенні, особливо в умовах сильного запилення току, ми приділяємо особливу увагу обробці її зовнішніх площин. Правильна геометрія згинів та відсутність зварювальних бризок чи напливів на бокових стінках гарантують плавний хід деталі всередині зовнішнього корпусу. А в поєднанні з мастильними канавками, які ми можемо нанести на напрямні, механізм регулювання висоти працюватиме легко і без заїдань навіть після тривалого зимового зберігання.

Окрім перелічених модернізацій, інженерний відділ Заводу Мороза завжди відкритий до реалізації нестандартних запитів клієнтів щодо зміни геометрії чи матеріалів внутрішньої вилки або інших деталей та вузлів техніки під унікальні потреби конкретного господарства. Зрештою, саме постійний зворотний зв'язок із механізаторами та глибоке розуміння суворих реалій роботи на току є головним рушієм технічної еволюції наших зернометів. Кожне конструктивне вдосконалення базується на живому практичному досвіді експлуатації машин в умовах максимальних навантажень. Для нас те, що сьогодні починається як індивідуальне доопрацювання однієї вилки для вирішення локальної проблеми фермера, вже завтра лягає в основу нових серійних стандартів, роблячи всю лінійку сільськогосподарської техніки Заводу Мороза ще більш витривалою, продуманою та безвідмовною.

Основні причини зношення внутрішньої вилки ЗП 01.040

У процесі експлуатації зернометача внутрішня вилка ЗП 01.040 піддається специфічному руйнівному впливу - постійному вертикальному тиску та інтенсивному тертю. Найвразливішим вузлом цієї деталі є верхня горизонтальна перетинка з технологічним отвором, через який проходить нижня частина гвинта підйому. Головне силове навантаження від усієї маси передньої частини агрегату приймає на себе металева площина безпосередньо навколо цього отвору, куди спирається упорний вузол гвинта. Під дією робочої вібрації та багаторазових циклів обертання під тиском метал у зоні контакту поступово стоншується та накопичує втому. З часом полиця починає деформуватися (зазвичай, проминатися всередину), а сам отвір критично розбивається по краях та еліпсується. Наслідком такої втрати геометрії є порушення перпендикулярності, а коли опора гвинта провалюється в розбите посадкове місце, він починає працювати на злам, а механізм регулювання висоти перекошує та заклинює.

Іншим критичним фактором є стоншення бокових стінок через специфіку середовища на току. Механізм регулювання висоти працює в умовах високої запиленості, де зерновий пил і дрібне сміття, осідаючи на стінках і змішуючись із залишками мастила, утворюють агресивну абразивну пасту. При кожному переміщенні внутрішньої вилки ця суміш працює як наждак, методично з'їдаючи метал на контактних поверхнях. Зрештою деталь втрачає свою первісну ширину та отримує критичний люфт, і замість того щоб ковзати строго вертикально, вилка починає зміщуватися всередині короба з перекосом, що багаторазово збільшує опір механізму при зміні висоти агрегату. Намагаючись опустити чи підняти передній хід, механізатор змушений докладати надмірну силу до вузла регулювання положення, що при заклиненій вилці може призвести до згинання самого підйомного гвинта або зриву його різьби.

Нижня частина вилки, П-подібні стійки якої безпосередньо спираються на вісь колеса, також отримує свою частку навантажень при переїздах через глибокі вибоїни чи пороги складів. Жорсткі бічні удари від колеса можуть спричинити розходження або викривлення цих стінок і важливо розуміти, що кустарна реставрація вилки за допомогою зварювального апарата чи кувалди в цьому випадку не дасть результату. Якщо зовнішні площини деталі втратили ідеальну паралельність, вирівняти їх "на око" практично неможливо - деформована вилка буде гарантовано заклинювати в направляючих пазах зовнішньої стійки, зводячи нанівець усі зусилля з ремонту. Тільки встановлення нової заводської деталі з правильною геометрією здатне повернути вузлу легкість ходу та зберегти ресурс суміжних компонентів.

Купити вилку переднього ходу ЗП 01.040 на ЗМ-60/60А

Завод Мороза - це підприємство повного виробничого циклу, що дозволяє нам жорстко контролювати якість кожної деталі - від вхідного аналізу листового прокату до фінальної перевірки зварних з'єднань. При виготовленні внутрішньої вилки ЗП 01.040 критичне значення має дотримання точних зовнішніх габаритів. Використання сучасного обладнання та спеціальних зварювальних кондукторів забезпечує ідеальну геометрію П-подібного корпусу і сувору паралельність бокових стійок. Саме це гарантує, що наша деталь вільно, з правильним конструктивним зазором, переміщуватиметься всередині напрямного короба зовнішньої вилки, повністю виключаючи ризик перекосів чи заклинювання.

Ми цінуємо час наших клієнтів, тому підтримуємо на складах постійний резерв готової продукції - від стандартних деталей до їхніх посилених модифікацій із додатковим захистом верхньої опорної площини. Суворе дотримання оригінальних креслень гарантує абсолютну взаємозамінність наших вузлів із технікою ЗМ-60 та ЗМ-60А будь-яких років випуску, а для того, щоб ви могли провести капітальне відновлення механізму за один підхід, ми пропонуємо повні ремкомплекти - внутрішню вилку можна одразу доповнити зовнішньою стійкою, новим гвинтом підйому, опорною віссю, спеціальною гайкою та відповідними металовиробами. Окрім серійного виробництва, ми маємо всі технічні можливості для реалізації індивідуальних проектів - за вашим запитом наші фахівці внесуть необхідні конструктивні зміни, виконають точний інженерний прорахунок або виготовлять деталь суворо за наданими вами кресленнями.

Звертайтеся до фахівців Заводу Мороза - ми проконсультуємо щодо конструктивних нюансів саме вашої машини, підберемо надійні запчастини та забезпечимо їх швидке відвантаження, щоб повернути ваш агрегат у стрій без жодних затримок.
