Рукоятка ходу переднього ЗП 01.060

Рукоятка переднього ходу ЗМ-60У/90У/120У (ЗП 01.060)

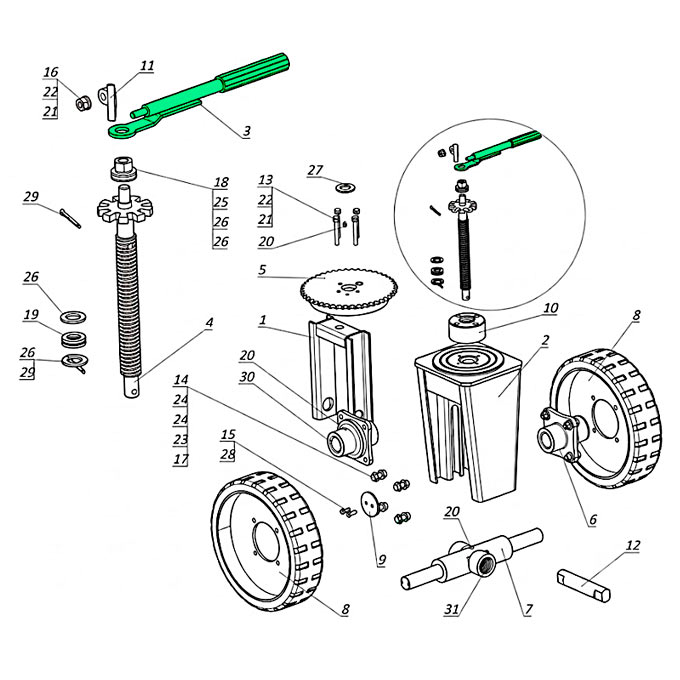

Рукоятка ЗП 01.060 є головним приводним елементом храпового механізму регулювання висоти та зміни положення в системі модернізованого двоколісного переднього ходу зернометачів ЗМ-60У/90У/120У. У загальній кінематичній схемі стійки вона виконує функцію механічного важеля, що перетворює м'язове зусилля оператора на обертальний рух гвинта підйому ЗП 01.070, що тисне на внутрішню вилку ЗП 01.040 та піднімає або опускає передню частину агрегату. Завдяки взаємодії із собачкою ЗП 01.401, ця деталь забезпечує точне та надійно фіксоване обертання гвинтової передачі, що дозволяє дозовано та контрольовано змінювати висоту передньої частини рами для налаштування робочого зазору живильників або переведення машини в транспортне положення.

Конструктивні особливості рукоятки підйому переднього ходу

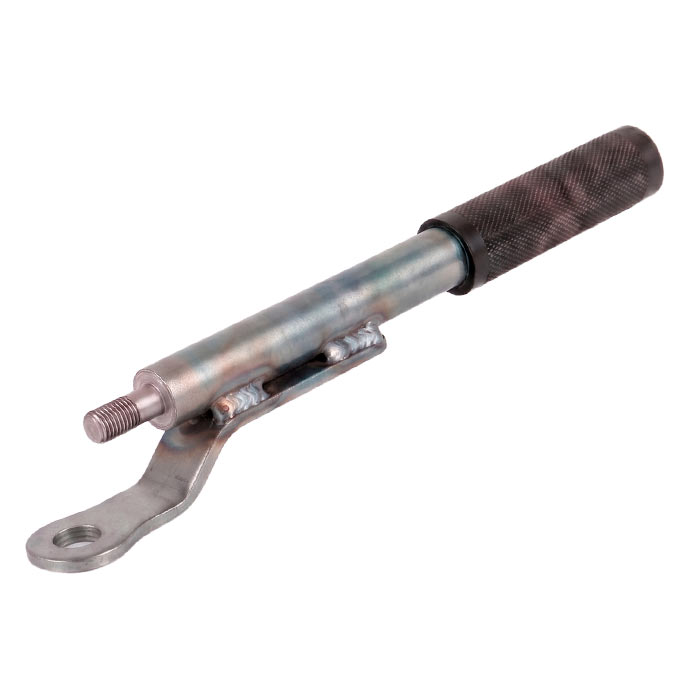

Конструктивно рукоятка ЗП 01.060 виконана у формі міцного суцільнометалевого важеля, розрахованого на передачу значних крутних моментів під час керування механізмом підйому. До робочого плеча приварена масивна плоска металева основа, в якій розміщено центральний отвір, призначений для приєднання рукоятки безпосередньо на верхньому хвостовику підйомного гвинта ЗП 01.070. Поруч, із точно розрахованим просторовим зміщенням відносно центру осі обертання, розташоване посадкове місце для рухомого кріплення собачки ЗП 01.401. Саме таке геометричне компонування формує надійну базу храпового механізму, де важіль чітко позиціонує та утримує собачку, яка входить у безпосереднє зачеплення з ромашкою гвинта ЗП 01.070 під час зміни положення агрегату. Збільшена довжина плеча важеля дозволяє знизити фізичне зусилля оператора, а висока конструктивна жорсткість зварного вузла повністю виключає ризик вигину чи зламу рукоятки в моменти максимального опору гвинтової передачі.

Для оптимізації робочого процесу основна частина деталі спроєктована як подовжене плече, а його довжина розрахована за принципом важеля, що дозволяє знизити м'язове зусилля механізатора, необхідне для підняття важкої передньої частини зерномета. На вільному кінці металевої основи сформовано округле руків'я з полімерного (за необхідності - гумового) матеріалу, яке забезпечує надійний хват і виключає зісковзування рук оператора. Завдяки використанню якісного металу, цільна конструкція рукоятки має високий запас жорсткості, що дозволяє деталі стабільно витримувати робочі та пікові навантаження на вигин, не деформуючись навіть у моменти найвищого опору гвинтової передачі.

Особливості ремонту та заміни суміжних деталей рукоятки ЗП 01.060

Оскільки рукоятка ЗП 01.060 функціонує як головний силовий важіль храпового механізму, її знос або деформація майже завжди супроводжується виробіткою контактних елементів передачі. Для повноцінного відновлення працездатності вузла підйому та забезпечення безпеки роботи оператора, заміну рукоятки необхідно проводити лише після ретельної ревізії таких суміжних деталей:

• Собачка ЗП 01.401
  Безпосередньо кріпиться на рукоятку. Критичним є знос її робочого зуба або розбивання посадкового отвору, що призводить до зриву фіксації.
• Ромашка Z-9
  Зубчастий вінець, з яким взаємодіє собачка, де счесані, заокруглені або деформовані зуби не дозволять храповику ефективно передавати зусилля для оберту.
• Гвинт ЗП 01.070
  Базова вісь для монтажу рукоятки, де знос або зминання верхнього хвостовика викликає паразитний люфт важеля. Крім того, критичне значення має стан основної робочої різьби гвинта - стирання, задири або деформація витків може призвестиь до жорсткого підклинювання всього механізму підйому

Встановлення нової рукоятки в комплексі зі зношеною собачкою або «злизаною» ромашкою є порушенням технології ремонту. Варто враховувати важливий конструктивний нюанс – зубчасте коло (ромашка) і вал підйомного гвинта з різьбою фактично функціонують як єдина цілісна деталь ЗП 01.070. Тому, якщо зуби ромашки деформовані або заокруглені, повноцінної заміни потребуватиме весь гвинт. Спроба зекономити та залишити в роботі стару зношену пару «собачка-ромашка» призведе до того, що храповик просто не зможе передавати крутний момент під навантаженням, а через постійне проковзування важеля оператор втратить можливість обертати гвинт, що ускладнює будь-яке подальше точне налаштування кліренсу зернометача для ефективної роботі. Саме тому для відновлення повноцінної роботи механізму підйому рекомендується проводити комплексну заміну всього приводного вузла.

Модифікації та сумісність оновленої моделі рукоятки ЗП 01.060

Еволюція ходової частини зерномета та перехід на значно важчу двоколісну базу вимагали відповідного посилення приводного механізму. У класичних моделях попередніх років випуску рукоятка мала виражену вигнуту форму, а під час роботи з важкою машиною або при підклинюванні напрямних така конфігурація часто призводила до ефекту пружинення - метал згинався під навантаженням, що поглинало частину зусилля оператора, робило обертання нестабільним та незручним. Нова модифікація ЗП 01.060, адаптована під сучасний двоколісний передній хід, отримала кардинально іншу просторову геометрію. Тепер це прямий, жорсткий важіль із масивною привареною плоскою основою і така оновлена конструкція повністю виключає паразитні деформації на вигин та забезпечує пряму, жорстку та інтуїтивно зрозумілу передачу крутного моменту від руки оператора до гвинта.

Незважаючи на відчутні візуальні та структурні зміни, нова пряма рукоятка зберегла повну кінематичну сумісність із класичними підйомними гвинтами ЗП 01.070. Базові принципи зачеплення, геометрія центрального посадкового отвору та координати розташування осі для кріплення собачки залишилися незмінними, а ц означає, що міцнішу деталь нового зразка можна без проблем встановити замість старої рукоятки під час поточного ремонту класичної одноколісної стійки, суттєво підвищивши її надійність та зручність.

Проте максимальний експлуатаційний ефект досягається саме при комплексній модернізації вузла. Встановлення нової жорсткої рукоятки в єдиному ланцюзі з новим підйомним гвинтом та свіжою собачкою гарантує ідеальну роботу храповика без жодних проковзувань, перекосів чи люфтів. Завдяки відсутності негативних ефектів при роботі з важелем, процес зміни положення навіть повністю завантаженого агрегату стає легким, дозованим, зрозумілим та безпечним для механізатора.

Купити рукоятку ЗП 01.060 модернізованого переднього ходу Заводу Мороза

Багаторічна практика Заводу Мороза у сфері модернізації сільськогосподарської техніки доводить, що в конструкції важкого агрегату не буває другорядних деталей. Розуміючи, що від надійності приводного механізму залежить як зручність налаштування, так і безпека оператора, ми переглянули підхід до виготовлення рукоятки, і замість застарілих форм, схильних до вигину, ми впровадили у виробництво жорстку зварну конструкцію з надійного металу. Також раціональне зменшення кількості проміжних деталей у вузлі сполучення із собачкою дозволило кардинально спростити кінематику, забезпечивши високу ремонтопридатність та експлуатаційну надійність механізму порівняно зі старою складною схемою.

На нашому підприємстві ви можете придбати як окрему посилену рукоятку ЗП 01.060, так і замовити повністю укомплектований вузол підйому в зборі (разом із новим гвинтом та собачкою) для гарантовано точної та безпечної роботи. Зв'яжіться з нашими технічними консультантами - вони нададуть відповіді на всі інженерні питання та допоможуть обрати оптимальний варіант ремонту під технічний стан вашої машини.

Окрім постачання якісних комплектуючих, ми завжди готові надати чіткі технічні консультації щодо правильного налаштування та обслуговування вузла підйому або всього зерномета в цілому. Завдяки високій ремонтопридатності та спрощеній кінематиці, заміна рукоятки не потребує складних дій і легко виконується силами механізатора безпосередньо в господарстві. Залежно від поточних потреб, ви можете придбати її як окрему позицію або замовити у складі готового ремонтного комплекту разом із собачкою, гвинтом та гайкою, або навіть весь передній хід в зборі. Обирайте якісні комплектуючі від заводу-виробника, щоб ремонт став лише швидким етапом покращення, а ваша техніка надалі працювала на повну потужність, демонструючи максимальну ефективність щодня.
