Вісь ОВИ 01.023 двоколісного переднього ходу

Вісь двоколісного переднього ходу ЗМ-60У/90У/120У (ОВИ 01.023)

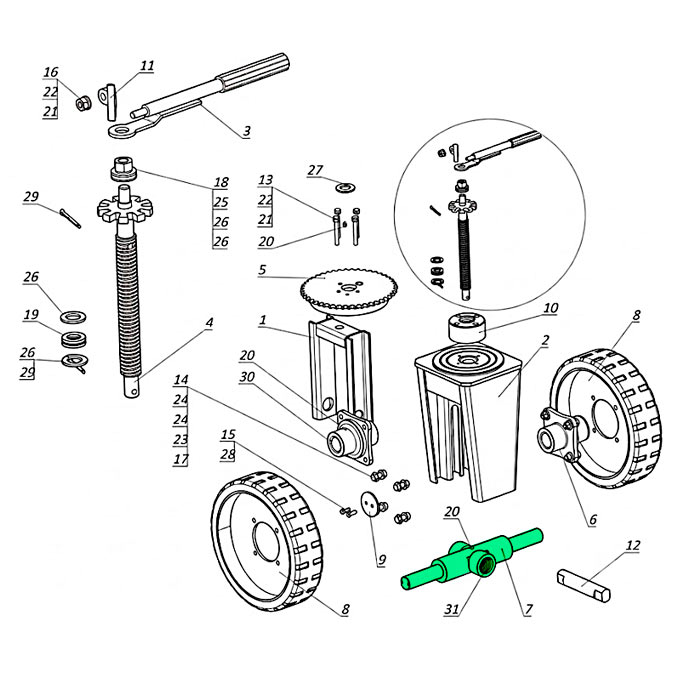

Вісь коліс ОВИ 01.023 є основним несучим елементом нижньої частини модернізованого двоколісного переднього ходу зернометів серії ЗМ-60У/90У/120У. У загальній кінематичній схемі стійки вона виконує роль маятникового (балансирного) моста, який просторово об'єднує два опорні колеса та рухомо з'єднується з внутрішньою вилкою ЗП 01.040. Головне інженерне завдання цієї деталі - рівномірно розподілити значну динамічну та статичну вагу передньої частини масивного агрегату на дві точки опори. Завдяки шарнірному центральному кріпленню, вісь здатна вільно похитуватися в поперечній площині - це гарантує, що обидва гумові колеса завжди зберігатимуть безперервний контакт із поверхнею току, забезпечуючи максимальну стійкість машини та плавне подолання нерівностей, технологічних порогів чи насипів зерна.

Конструктивні особливості осі коліс ОВИ 01.023

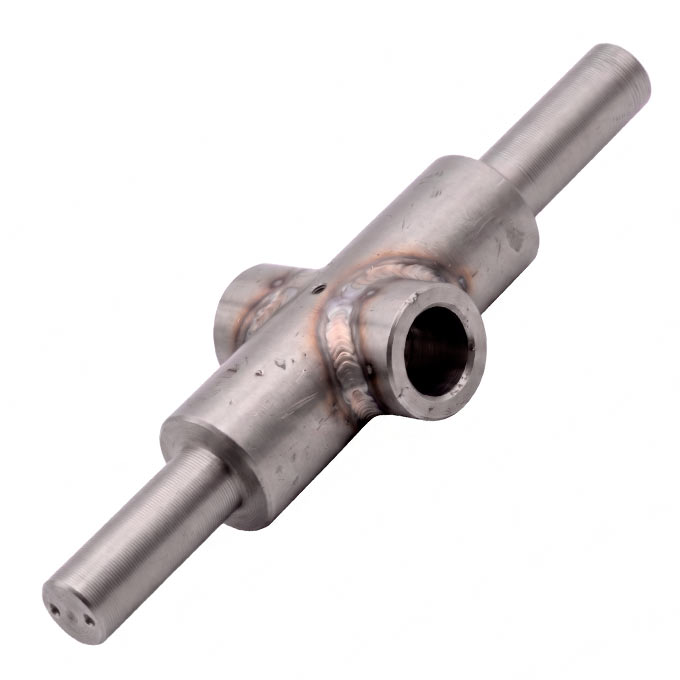

Конструктивно вісь ОВИ 01.023 являє собою масивну, товстостінну балку балансирного типу, розраховану на сприйняття інтенсивних знакозмінних та ударних навантажень. Заводське маркування із префіксом «ОВИ» прямо вказує на походження цієї деталі - спочатку ця деталь була розроблена для важких самопересувних очисників вороху (серії ОВС-25). Інженерне рішення перенести дану вісь у конструкцію сучасних зернометів ЗМ-60У/90У/120У стало важливим кроком для переходу від нестабільної одноколісної стійки до надійного двоколісного переднього ходу.

Основним матеріалом для виготовлення деталі виступає якісна конструкційна вуглецева сталь марки 45 (Сталь 45) - вибір цього металу гарантує високий опір втомі, відмінну міцність на згин та здатність витримувати статичний тиск масивної передньої частини рами без появи залишкових деформацій. У геометричному центрі симетричної балки виконано точний наскрізний отвір, призначений для шарнірного з'єднання внутрішньої вилки ЗП 01.040 з віссю ЗП 01.601, як, до речі, в старій схемі виконувала роль вісі колеса. На лівому та правому кінцях деталі сформовані чітко вивірені посадкові цапфи (шийки), на які встановлюються дві ступиці коліс ЗПТ 1007 разом із обгумованими колесами ЗПТ 1.6.2 або СММ 01.090 (в залежності від модифікації). Поверхні цапф проходять ретельну токарну та шліфувальну обробку, що гарантує суворе дотримання лінійних допусків під внутрішні обойми втулок металокерамічних, виключаючи паразитні люфти чи заклинювання коліс.

Завдяки такій продуманій схемі, запозиченій з лінійки ОВС, оновлений передній хід зерномета отримав небачену раніше стабільність - двоколісна опорна база набагато краще утримує рівновагу машини, розподіляє вагу на більшу площу та повністю ліквідує ефект перекидання чи розгойдування агрегату під час маневрування на нерівних поверхнях або технологічних ухилах току.

Особливості ремонту осі ОВИ 01.023 та заміна суміжних деталей

Вісь коліс ОВИ 01.023 працює в умовах постійних навантажень, приймаючи на себе всю вагу передньої частини машини та жорсткі динамічні удари від нерівностей майданчика. Її знос найчастіше має локальний характер і концентрується в місцях рухомих з'єднань або посадкових поверхонь, тому під час дефектовки переднього ходу обов'язково слід проводити ревізію таких суміжних вузлів:

• Вісь ЗП 01.601
• Шайба (захисна/опорна) ЗП 01.020.001
• Вилка внутрішня ЗП 01.040
• Вилка зовнішня ЗП 01.050
• Ступиця колеса: ЗПТ 1007
• Колесо обгумоване: ЗПТ 1.6.2 або СММ 01.090 (залежить від модифікації)
• Підшипники осі та втулки маточин

При недостатньому змащенні або тривалій експлуатації центральний отвір у балці ОВИ 01.023 може бути розбитим у формі еліпса, а на самій осі ЗП 01.601 з'являється глибока виробітка, що призводить до люфту всього моста - вісь починає бовтатися, що викликає перекоси рами, пошкодження вилки та знижує нестабільність агрегату. Ступиці тут монтуються на бокові цапфи осі коліс і важливо перевіряти стан внутрішніх обойм металокерамічних втулок - якщо через відсутність мастила або внутрішніх руйнувань відбувається стирання металу посадкового місця, на нову цапфу стара маточина сяде з люфтом, що призведе до можливих перекосів колеса. Колеса також мають свій вплив на довговічність осі, де сильно зношені гумові покриття, деформовані диски або втрачена геометрія створює постійну жорстку вібрацію - такі ударні хвилі передаються безпосередньо на вісь, пришвидшуючи руйнування втулок маточин та розбиваючи центральний вузол.

Попри описані сценарії зносу, подібних критичних наслідків легко уникнути завдяки регулярному технічному обслуговуванню (ТО) та звичайному здоровому глузду під час експлуатації машини. Важливо розуміти, що модернізована вісь коліс ОВИ 01.023 як і сам передній хід у виконанні нашого заводу розраховані на значно вищі навантаження порівняно з базовими аналогами і має солідний інженерний запас міцності. Використання якісної сталі та суворе дотримання технології обробки цапф роблять цей вузол максимально витривалим, а регулярне шприцювання точок змащення, планові огляди на наявність люфтів та своєчасна заміна розхідних елементів повністю нівелюють ризик серйозних руйнувань. За умови дотримання цих простих правил і графіків перевірок, ходова частина вашого агрегату працюватиме надійно та стабільно з сезону в сезон.

Виробничий досвід та комплексні рішення від Заводу Мороза

Ходова частина масивного зерномета вимагає використання комплектуючих, розрахованих на високі динамічні навантаження. Саме тому Завод Мороза виготовляє осі коліс ОВИ 01.023 із суворим дотриманням технології обробки конструкційної сталі 45. Точна токарна обробка посадкових цапф та жорсткий контроль геометрії деталі гарантують правильну посадку маточин, відсутність люфтів та бездоганну роботу маятникового вузла.

На нашому підприємстві ви можете замовити як окрему вісь для поточного ремонту, так і повністю укомплектований вузол переднього ходу. Ми пропонуємо всі необхідні суміжні деталі - центральні осі ЗП 01.601, внутрішні та зовнішні вилки, захисні шайби ЗП 01.020, а також маточини та обгумовані колеса. Наші технічні спеціалісти допоможуть підібрати оптимальний комплект деталей для точного відновлення кінематики вашої машини. Обирайте оригінальні запчастини від безпосереднього виробника, щоб гарантовано повернути вашій техніці заводську витривалість і бути впевненими у її безвідмовній та ефективній роботі.
