Вилка ЗП 01.040 двоколісного переднього ходу

Вилка ЗП 01.040 переднього ходу ЗМ-60У/90У/120У

Вилка ЗП 01.040 є основним рухомим компонентом механізму регулювання висоти в системі модернізованого двоколісного переднього ходу зернометачів серії ЗМ-60У/90У/120У та їх модифікацій. Розміщуючись усередині направляючого корпусу зовнішньої вилки ЗП 01.050, ця деталь виконує роль вертикальної ковзної ланки - її безпосереднє інженерне призначення полягає в прийомі робочого тиску від підйомного гвинта та подальшій передачі цього зусилля на маятникову вісь колісної бази. Завдяки такому вертикальному переміщенню забезпечується точна зміна висоти передньої частини рами, що необхідно для налаштування зазору між живильниками та поверхнею майданчика під час роботи або переведення машини в транспортне положення.

Конструктивні особливості внутрішньої вилки ЗП 01.040 2-колісного ходу

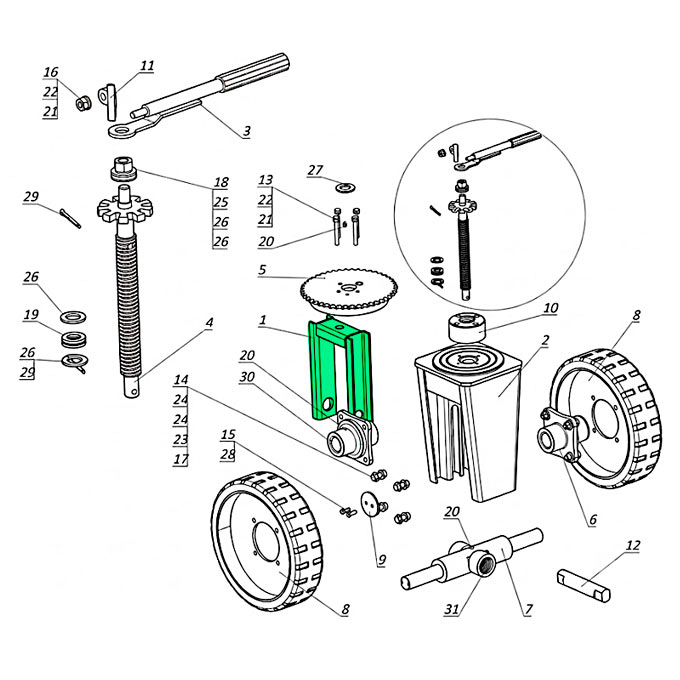

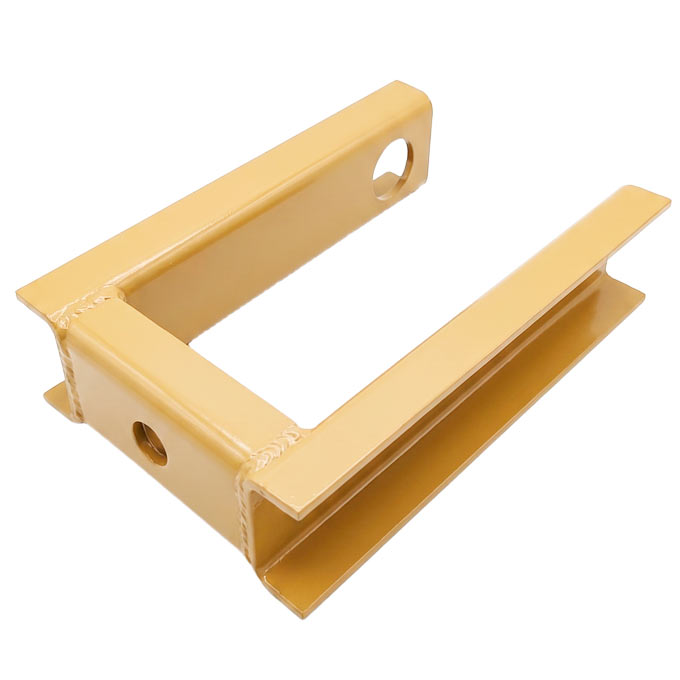

Конструктивно деталь ЗП 01.040 виконана у вигляді міцного П-подібного зварного вузла, виготовленого з якісної листової сталі. Базова товщина стінок становить 6 мм, проте для експлуатації в умовах підвищеної інтенсивності передбачено виробництво посилених модифікацій зі збільшеною товщиною металу та додатково зміцненою верхньою опорною площадкою. Така масивність корпусу є інженерною необхідністю, оскільки саме ця ланка транслює силове навантаження від підйомного гвинта на вісь колісної бази.

У загальній кінематичній схемі механізму верхня горизонтальна перетинка вилки слугує жорсткою опорною платформою, яка контактує з нижнім кінцем гвинта підйому ЗП 01.070. Під час обертання рукоятки підйому гвинтовий механізм тисне на цю площину, змушуючи внутрішню вилку переміщуватися вниз по вертикалі - цей рух передається через бічні стійки деталі безпосередньо на вісь, фіксуючи вертикальне зусилля. Завдяки такій взаємодії рух внутрішньої вилки вздовж направляючих масивного зовнішнього корпусу ЗП 01.050 плавно змінює висоту передньої частини агрегату.

Критичним параметром для правильної роботи цього рухомого вузла є суворе дотримання зовнішніх габаритів деталі та паралельності її стінок. Вивірена просторова геометрія гарантує, що вилка вільно та рівномірно ковзатиме всередині зовнішнього короба вилки ЗП 01.050 без підклинювань. Точне припасування контактних площин зводить до мінімуму тертя і виключає виникнення критичних люфтів чи перекосів, що, у свою чергу, забезпечує легке обертання керма та стабільне маневрування зернометом.

Особливості ремонту та суміжні деталі вилки ЗП 01.040 ЗМ-60У/90У/120У

Оскільки внутрішня вилка ЗП 01.040 працює в жорсткому кінематичному зв'язку з елементами механізму регулювання висоти та колісною базою, її знос зазвичай супроводжується виробіткою контактних поверхонь інших деталей. Для відновлення правильної геометрії вузла заміну цієї ланки доцільно проводити після повної ревізії стійки. Для комплексного обслуговування двоколісного переднього ходу використовується наступний перелік компонентів:

• Вилка зовнішня ЗП 01.050
• Гвинт підйому ЗП 01.070
• Гайка спеціальна ЗП 01.101
• Вісь коліс ОВИ 01.023
• Маточини (ступиці) коліс ЗПТ 1007
• Рукоятка ЗП 01.060, собачка ЗП 01.401
• Підшипник упорний 8104
• Комплектуючі фіксації та ковзання (підшипникові вузли маточин, стопорні кільця, шайби та відповідні різьбові кріплення)

Одночасне оновлення зношених деталей механізму дозволяє повністю усунути експлуатаційні зазори. Монтаж нової внутрішньої вилки в розбитий зовнішній короб або її сполучення з деформованим гвинтом чи віссю зазвичай порушує лінійність вертикального переміщення, а робота вузла з такими відхиленнями призводить до підклинювання механізму підйому та швидкого руйнування нових деталей через нерівномірний розподіл навантажень. Натомість комплексне відновлення стійки з використанням якісних комплектуючих повністю повертає механізму заводську плавність налаштувань та гарантує його тривалу і безвідмовну експлуатацію.

Заводські модифікації, сумісність та модернізація вилки ЗП 01.040

Виробничі стандарти передбачають випуск вилки ЗП 01.040 у кількох конструктивних виконаннях залежно від розрахункової ваги та продуктивності зернометача. Для базових машин застосовується стандартний повнотілий профіль, тоді як для швидкісних важких агрегатів серій ЗМ-90У та ЗМ-120У виготовляються модифікації з додатковим посиленням верхньої опорної зони та збільшеною товщиною листового металу. В оновленій інженерній генерації цієї деталі суттєво оптимізовано геометрію зварних з'єднань та підвищено стійкість до втомних деформацій, що дозволяє рухомій ланці стабільно витримувати тривалі циклічні навантаження від підйомного механізму без ризику прогинання або розтріскування горизонтальної платформи.

Щодо сумісності, вилка ЗП 01.040 повністю зберігає базові монтажні габарити, що забезпечує її геометричну взаємозамінність на машинах різних років випуску. Проте, попри можливість точкової заміни, для отримання максимального експлуатаційного ефекту доцільно проводити повне оновлення всього ходового вузла. Встановлення внутрішньої вилки в єдиному комплексі з новим відповідним напрямним коробом зовнішньої вилки ЗП 01.050, з віссю ОВИ 01.023 з ЗП 01.601 (що тепер виконує маятникову функцію) та 2-ма колесами ЗПТ 1.6.2 гарантує ідеальне сполучення всіх контактних площин. Такий підхід повністю виключає нерівномірний знос робочих поверхонь та люфти, які неминуче виникають при монтажі нової деталі в старі, частково деформовані пази.

Основні причини зносу та типові несправності вилки ЗП 01.040 2-колісного ходу

Попри значний запас міцності та товщину металу, внутрішня вилка ЗП 01.040 2-колісного ходу функціонує в умовах постійних механічних навантажень та агресивного впливу абразивного зернового пилу. У процесі тривалої експлуатації виділяють наступні головні зони ризику, що призводять до передчасного зносу або поломки цієї деталі:

• Деформація верхнього опорного майданчика
  Найчастіша конструктивна несправність виникає в зоні контакту вилки з гвинтом підйому. Під впливом постійного точкового тиску, особливо у випадках, коли висота агрегату регулюється з порушеннями або при підклинюванні механізму, верхня горизонтальна перетинка може прогинатися. Екстремальні зусилля в цій точці також здатні призвести до появи втоми металу та розтріскування зварних швів, що з'єднують майданчик із бічними стійками.
• Абразивне стирання площин ковзання
  Під час зміни висоти машини бічні поверхні внутрішньої вилки труться об внутрішні стінки напрямного короба зовнішньої вилки ЗП 01.050, а за умови несвоєчасного технічного обслуговування, відсутності змащування та наявності бруду цей вузол починає працювати як абразивна пара. З часом метал стійок стоншується, що може призвести до збільшення конструктивних зазорів, втрати паралельності та заклинювання механізму підйому.
• Виробітка нижніх посадкових отворів
  Нижня частина деталі жорстко сполучена з маятниковою віссю колісної бази, тому динамічні удари та вібрації, що виникають під час переміщення зернометача по нерівному рельєфу майданчика, транслюються безпосередньо на місця кріплення. Це може призвести до поступового розбивання наскрізних отворів - вони втрачають свою правильну круглу геометрію і стають овальними. Поява виробітки в цій зоні може стати критичною, коли вона спровокує паразитний люфт усієї колісної бази та ускладнює точне маневрування агрегатом.

Варто зазначити, що більшості описаних проблем можна легко уникнути - дотримання базових правил експлуатації, своєчасне проведення планового технічного обслуговування та виконання рекомендацій заводу-виробника є ключовими умовами стабільної роботи механізму. Регулярне очищення та змащування, контроль за станом суміжних деталей та звичайний інженерний здоровий глузд під час робити чи налаштування висоти без надмірних зусиль дозволяють максимально зберегти закладений ресурс вузла. За такого раціонального підходу внутрішня вилка та вся система переднього ходу загалом служитимуть надійно і довго, забезпечуючи високу ефективність та безперебійну роботу вашого зерномета.

Виробничий досвід та комплексні рішення від Заводу Мороза

Багаторічний досвід роботи Заводу Мороза у сфері виробництва, модернізації та ремонту сільськогосподарської техніки дозволив нам досконало вивчити слабкі місця класичних зернометів. Ми глибоко розуміємо реальні експлуатаційні проблеми, з якими щодня стикаються механіки на току і саме детальний аналіз типових поломок став поштовхом до інженерної еволюції нашого виробництва. Модернізована вилка ЗП 01.040, як і вся розроблена нами концепція двоколісного переднього ходу, є прямим результатом цього практичного досвіду. Кожна деталь наших зернометів проходить етап інженерної оптимізації, де їх геометрія та жорсткість адаптуються під суворі реалії роботи на сучасному току.

Експлуатаційна практика повністю підтверджує раціональність таких конструктивних змін. Численні позитивні відгуки від інженерів агропідприємств та постійні запити на комплексне переобладнання старих машин під новий передній хід свідчать про те, що перехід на двоколісну базу є дійсно значним покращенням. Оновлена кінематика кардинально підвищує стійкість агрегату, забезпечує рівномірний розподіл ваги та робить керування важкою машиною легким і прогнозованим.

У нас ви можете придбати як окрему внутрішню вилку ЗП 01.040 для проведення локального відновлення стійки, так і вилку або вузол старого зразка, а також замовити повністю укомплектований сучасний двоколісний передній хід у зборі. Зв'яжіться з нашими спеціалістами для підбору необхідних комплектуючих. Ми розмовляємо з вами однією мовою - мовою строгих допусків, правильної співвісності, конкретних марок металу та гарантованого запасу міцності. Замовляйте надійні деталі від безпосереднього виробника, щоб назавжди виключити раптові аварійні поломки, де з плановим та прогнозованим обслуговуванням вашої техніки все працюватиме максимально ефективно десятиліттями.
