Вилка ЗП 01.050 двоколісного переднього ходу

Вилка ЗП 01.050 (зовнішня) переднього ходу ЗМ-60У/90У/120У

Вилка зовнішня ЗП 01.050 є основним поворотним і напрямним компонентом механізму керування та зміни висоти в системі модернізованого двоколісного переднього ходу зернометачів серії ЗМ-60У/90У/120У. У кінематичній схемі ходової частини вона виконує роль головної несучої опори, яка жорстко з'єднується з рульовою зірочкою і забезпечує точний розворот усієї колісної бази під час маневрування агрегату на майданчику току. Одночасно з цим її масивний корпус слугує вертикальним напрямним коробом, всередині якого ковзає внутрішня вилка ЗП 01.040. Таким чином, деталь виконує подвійне інженерне завдання - вона передає рульове зусилля на колеса для точної зміни напрямку руху та сприймає основні статичні й динамічні навантаження під час налаштування висоти передньої частини рами зернометача (робоче чи транспортне положення).

Конструктивні особливості вилки ЗП 01.050 двоколісного ходу ЗМ

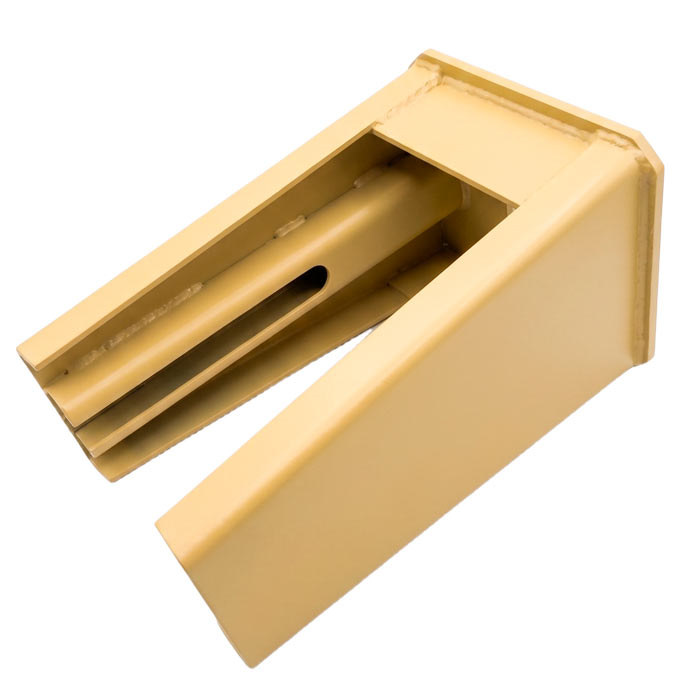

Конструктивно деталь являє собою масивний зварний напрямний короб, виготовлений із товстостінного листового металопрокату. Просторовий профіль зовнішньої вилки спроєктований з акцентом на максимальну жорсткість, щоб ефективно протистояти високим навантаженням на скручування та злам під час розворотів важкого агрегату на нерівностях току.

Верхня частина корпусу утворена міцною горизонтальною платформою з центральним посадковим отвором - ця зона виступає силовою базою для монтажу елементів гвинтової передачі, зокрема тут розміщується спеціальна гайка, яка працює на підйом чи опускання передньої частини агрегату. Крім того, ця ж платформа слугує точкою жорсткого сполучення з вертикальним валом рульової колонки, приймаючи на себе крутний момент під час зміни напрямку руху.

Внутрішня порожнина короба відіграє роль напрямної шахти, в якій ковзає внутрішня вилка, де на протилежних бічних стінках зовнішнього корпусу передбачені вертикальні наскрізні пази. Така інженерна конфігурація забезпечує безперешкодний вихід рухомих елементів осі для вертикального переміщення та водночас надійно блокує внутрішню ланку від паразитних провертань навколо своєї осі. Суворе дотримання паралельності цих внутрішніх стінок і чистота їх обробки гарантують плавний хід підйомного механізму та зберігають монолітність усієї двоколісної підвіски.

Особливості ремонту та суміжні деталі вилки ЗП 01.050

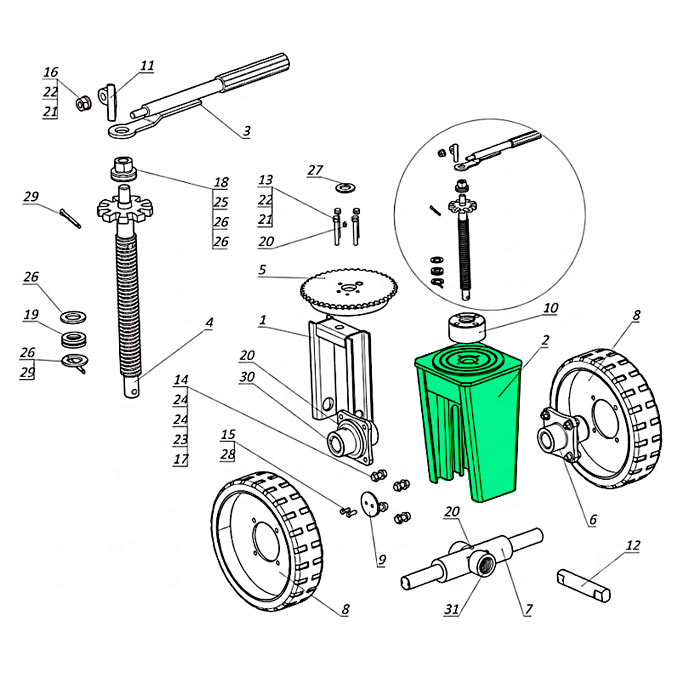

Заміна зовнішньої вилки ЗП 01.050 є процедурою капітального ремонту переднього ходу, оскільки ця деталь виступає центральним несучим вузлом для всієї рульової стійки. Знос її внутрішніх напрямних площин або деформація верхнього опорного майданчика неминуче впливає на кінематику всіх пов'язаних елементів, тому для повноцінного відновлення працездатності механізму діагностику та заміну доцільно проводити в комплексі з такими суміжними деталями:

• Вилка внутрішня ЗП 01.040
• Гайка спеціальна ЗП 01.101
• Гвинт підйому ЗП 01.070
• Зірочка рульова ЗП 01.402
• Підшипник упорний 8104

Встановлення нової зовнішньої вилки в парі зі зношеною внутрішньою (або навпаки) є технічно недоцільним, бо нерівномірна виробітка контактних поверхонь старої деталі призведе до появи паразитних зазорів, що зведе нанівець зусилля з ремонту - механізм підйому може працювати з перекосами, а рульове керування збереже люфти. Крім того, особливу увагу під час збирання вузла слід приділити стану упорного підшипника та спеціальної гайки, оскільки саме вони передають навантаження на корпус зовнішньої вилки. Обов'язкова ревізія та синхронна заміна цих компонентів гарантує відновлення правильної просторової геометрії вузла, забезпечуючи легке обертання керма та плавне налаштування робочого положення агрегату.

Заводські модифікації та сумісність вилки ЗП 01.050 ЗМ-60У/90У/120У

Виробнича лінійка передбачає випуск зовнішньої вилки ЗП 01.050 у базовому та посиленому виконаннях, залежно від маси та продуктивності агрегату (ЗМ-60У, 90У або 120У). В оновленій генерації цієї деталі, адаптованій спеціально під кінематику двоколісного ходу, конструкцію напрямного короба було суттєво допрацьовано у порівнянні з класичними зразками минулих років. Оскільки маятникова вісь із двома колесами генерує інші вектори торсійних (скручувальних) навантажень під час розворотів, модернізована вилка отримала збільшену товщину стінок та оптимізовану конфігурацію зварних швів, що дозволило позбутися типової хвороби старих вилок - деформації (розкриття) нижньої частини напрямних пазів під впливом екстремальних бічних зусиль.

Завдяки збереженню базових габаритів верхнього посадкового вузла, сучасна зовнішня вилка ЗП 01.050 сумісна зі штатними рульовими механізмами агрегатів попередніх років випуску. Її цілком можна встановити замість деформованої деталі старого зразка, проте, зважаючи на жорсткі допуски в парі ковзання, монтувати нову зовнішню вилку на зношену внутрішню ЗП 01.040 технічно недоцільно. Максимальний інженерний та економічний ефект досягається лише за умови комплексної модернізації - встановлення повного зібраного вузла двоколісного ходу, де ідеальне припасування всіх нових деталей гарантує відсутність люфтів та довготривалу стабільність рульового керування та зміни положення.

Основні причини зносу та типові несправності вилки ЗП 01.050

Незважаючи на масивність конструкції та посилений профіль, зовнішня вилка ЗП 01.050 постійно працює в умовах високих статичних навантажень та впливу абразивного зернового пилу. Однією з головних причин зносу цієї деталі є поступове стирання внутрішніх напрямних площин короба. Під час зміни висоти машини внутрішня вилка здійснює ковзання по цих поверхнях, і за відсутності належного змащення та наявності бруду цей контакт перетворюється на абразивне тертя. З часом метал стінок стоншується, з'являються паразитні зазори, що врешті-решт може спричинити перекоси або підклинювання всього механізму підйому.

Іншою вразливою зоною є верхній горизонтальний майданчик та його центральний посадковий отвір. Оскільки саме на цю площину через упорний підшипник передається вся вага передньої частини агрегату від підйомного гвинта, систематичне налаштування кліренсу під навантаженням може призвести до поступового прогинання металу. Крім того, під час маневрування важкого зернометача по нерівностях току на верхній вузол сполучення з рульовим валом діють екстремальні крутні моменти, які при тривалих перевантаженнях здатні розбити посадкове місце та викликати люфт в механізмі керування. Також значних навантажень на скручування також зазнає нижня частина короба з відкритими напрямними пазами. Хоча в оновленій генерації деталі цей вузол суттєво посилено, регулярні жорсткі удари маятникової осі під час руху по вибоїнах можуть провокувати втому металу та непомітну деформацію бічних стінок.

Проте хвилюватися не варто, адже абсолютній більшості цих експлуатаційних проблем можна легко запобігти і запорукою довговічності вузла є звичайна технічна дисципліна - регулярне очищення напрямних пазів від бруду, своєчасне нанесення мастила на поверхні тертя та контроль за станом упорного підшипника та гайки. Достатньо проводити планові технічні огляди ходової та не допускати агресивного маневрування на складних рельєфах - за такого раціонального підходу масивна зовнішня вилка разом з усім вузлом на практиці повністю відпрацьовує та зазвичай перевищує свій і так значний інженерний ресурс, а механізми підйому та поворотів вашого зерномета функціонуватимуть безвідмовно десятиліття.

Купити вилку переднього ходу ЗП 01.050 на двоколісний хід

Багаторічний досвід роботи Заводу Мороза у сфері проектування та виготовлення сільськогосподарських машин, обладнання та запасних частин дозволив нам детально вивчити всі критичні зони, що особливо стосуються класичної ходової частини. Ми глибоко розуміємо реальні проблеми, з якими стикаються інженери та механіки під час експлуатації техніки на току, зокрема проблему поступової деформації напрямних площин та розбивання посадкових місць поворотних вузлів під впливом торсійних сил. Наш підхід полягає в постійній інженерній оптимізації - у процесі виробництва ми обов'язково вдосконалюємо базову геометрію деталей та суттєво підвищуємо їхню просторову жорсткість для стабільної роботи під екстремальними навантаженнями. Модернізована зовнішня вилка ЗП 01.050, як і вся концепція оновленого двоколісного переднього ходу, стала прямим результатом цієї практичної еволюції.

Експлуатаційна практика на агропідприємствах повністю підтверджує доцільність впроваджених конструкторських рішень. Численні позитивні відгуки від технічних фахівців та стабільні запити на переобладнання машин попередніх генерацій навіть від інших виробників свідчать про значне покращення робочих характеристик вузла. Перехід на двоколісну схему кардинально змінює розподіл статичних і динамічних сил, повністю нівелюючи шкідливі навантаження на раму та забезпечуючи плавне, передбачуване маневрування зернометом навіть за умов інтенсивної роботи на неідеальних поверхнях.

На нашому підприємстві ви можете придбати як окрему зовнішню вилку ЗП 01.050 для планового відновлення стійки, так і замовити повний комплект двоколісного переднього ходу в зборі, готовий до монтажу. Зв'яжіться з нашими технічними консультантами - вони готові відповісти на всі інженерні питання та детально обґрунтувати доцільність використання конкретних модифікацій під технічний стан саме вашої машини. Наші рекомендації та виробничі рішення завжди спираються на суворі лінійні допуски, точну співвісність зварних конструкцій та розрахований запас міцності металу.

Окрім постачання комплектуючих, ми забезпечуємо всебічну практичну підтримку під час їх встановлення. Залежно від ваших потреб, кваліфікована сервісна служба заводу може здійснити виїзд безпосередньо у господарство для проведення монтажу. Також модливий і альтернативний варіант - за попереднім узгодженням доставити агрегат на нашу виробничу базу, де у заводських умовах ми реалізуємо повний цикл модернізації, довівши до сучасних стандартів ефективності та надійності не лише систему переднього ходу, а й будь-які інші зношені та застарілі вузли вашого зерномета.

Замовляйте якісні компоненти безпосередньо від виробника, щоб назавжди перевести складні аварійні ремонти у формат прогнозованого та легкого технічного обслуговування вашої техніки.
