Зірочка рульова ЗП 01.402 є приводним та фіксуючим компонентом механізму керування в системі модернізованого двоколісного переднього ходу зернометачів серії ЗМ-60У/90У/120У. У загальній кінематичній схемі вузла вона монтується у верхній частині стійки та відповідючи за керування (поворот) коліс та їх фіксацію. Як ведений елемент ланцюгової передачі, вона сприймає крутний момент від штурвала оператора та жорстко передає його на вертикальну вісь зовнішньої вилки, забезпечуючи точний розворот усієї колісної бази. Ця деталь конструктивно доповнена спеціальним привареним сталевим ободом, який слугує робочою поверхнею для стрічкового гальма - це дозволяє надійно блокувати механізм, фіксуючи заданий напрямок руху агрегату та запобігаючи самовільному повороту коліс під впливом робочих вібрацій чи нерівностей майданчика току.

Конструктивні особливості зірочки ЗП 01.402 модернізованого переднього ходу

Конструктивно зірочка ЗП 01.402 являє собою комбіновану зварну деталь, просторова геометрія якої розрахована на одночасне виконання приводної та гальмівної функцій. Основу деталі складає плоский зубчастий вінець, виготовлений із надійної конструкційної вуглецевої сталі марки 40 (Сталь 40) - використання саме цієї марки сталі забезпечує оптимальний баланс твердості та в'язкості, що ефективно запобігає сколюванню металу під час різких ривків штурвала або переднього ходу. Вінець має 45 робочих зубів (z=45), профіль яких розрахований та фрезерований під крок стандартного приводного роликового ланцюга рульової колонки (19,05). Товщина металу зубчастої частини закладена з достатнім запасом міцності, щоб без деформацій витримувати високі торсійні навантаження, які виникають при розвороті масивної двоколісної бази на нерівностях току.

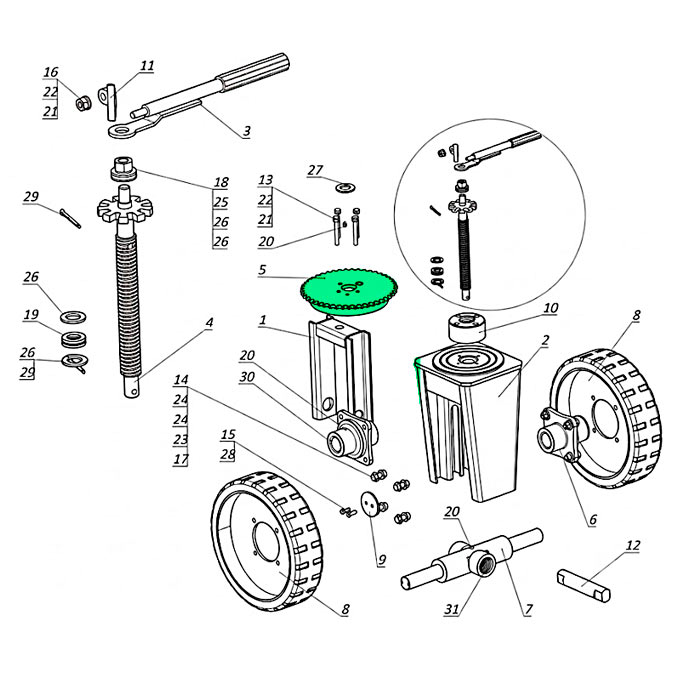

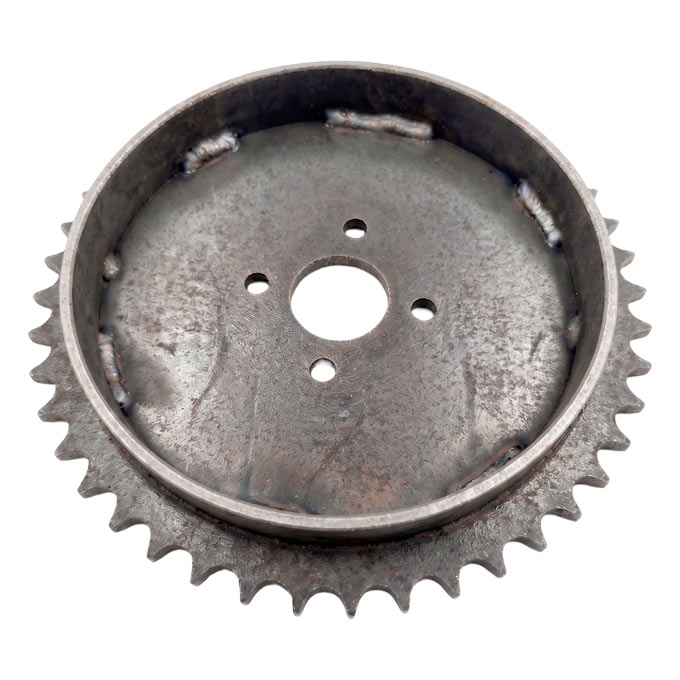

Головною інженерною особливістю цієї деталі є наявність сталевого обода, центровано привареного до площини зірочки. Цей обід формує круглий барабан із гладкою зовнішньою поверхнею, яка виступає безпосередньою контактною площиною для стрічкового гальма (це актуально для наших модифікацій ЗМ-60У/90У/120У). Завдяки якісному зварному з'єднанню, гальмівне кільце та зубчастий вінець працюють як надійний єдиний вузол - така конфігурація забезпечує плавне, точне та інтуїтивно зрозуміле блокування рульового механізму. Під час затягування гальмівної стрічки механізатор може дозовано контролювати зусилля, надійно фіксуючи напрямок руху агрегату та виключаючи паразитні перекоси чи люфти.

Особливості ремонту та заміни суміжних деталей зірочки ЗП 01.402

Зірочка ЗП 01.402 функціонує в умовах подвійного навантаження, виступаючи одночасно елементом рульової ланцюгової передачі та опорним гальмівним барабаном. Тому її природний знос або механічні пошкодження завжди вимагають комплексної ревізії вузлів, з якими вона безпосередньо взаємодіє. Під час поточного або капітального ремонту рульового механізму важливо перевіряти стан наступних суміжних деталей:

• Рульовий приводний ланцюг ПР-19,05-31,8
  Обертання вал-зірочки ЗП 01.330 від штурвала ОВИ 01.022 передається на ведену зірочку через ланцюгову передачу. Встановлення нової зірочки ЗП 01.402 на старий потяганий ланцюг буде помилкою, бо порушений крок ланок може швидко зточити нові зуби.
• Вал-зірочка ЗП 01.330
  Ретельній ревізії підлягає також мала ведуча зірочка, що приварена до валу деталі під назвою вал-зірочка з номером ЗП 01.330. Якщо її зуби зношені, в системі залишиться паразитний люфт навіть із новою головною зірочкою.
• Стрічка гальма переднього ходу ЗП 01.000.1
  Ця стрічка охоплює приварений сталевий обід деталі і необхідно контролювати товщину та стан гальмівної стрічки та її суміжних деталей. Якщо допустити її стирання чи часткове руйнування при терті на гладкій поверхні обода зірочки можуть утворитися глибокі задири, що призведе до необхідності ще одного ремонту та розбирання вузла.
• Зовнішня вилка ЗП 01.050
  Це основна вісь для монтажу зірочки, а важливо перевірити можливість жорсткої фіксації зірочки та гайки на верхній її площині. Прослаблення або вироблення посадкових місць у цьому сполученні можуть призвести до постійного люфтів, прокручування та затримки реакції колісної бази на поворот штурвала.

Ремонт системи керування завжди вимагає комплексного підходу, і якщо зуби старої зірочки набули гострої форми (так званого «акулячого плавника»), або ж на гальмівному барабані з'явилися глибокі борозни, заміна самої лише зірочки ЗП 01.402 без оновлення ланцюга ПР-19,05-31,8 та гальмівної стрічки ЗП 01.000.1 не дасть тривалого результату. Тільки одночасне оновлення всього контактного ланцюга гарантує відновлення заводської точності, відсутність люфтів на штурвалі ОВИ 01.022 та надійну фіксацію агрегату під час роботи чи маневрування.

Переваги оновленої зірочки та механізму фіксації переднього ходу

Впровадження модифікованої рульової зірочки ЗП 01.402 на Заводі Мороза дозволило вдосконалити механзм фіксації курсу переднього колісного ходу. У базових версіях зернометів попередніх поколінь (таких як ЗМ-60/60А) блокування напрямку руху здійснювалося шляхом стопорення малої ведучої вал-зірочки ЗП 01.330 за допомогою механічного фіксатора, який заходив між її зуби. Такий підхід мав серйозні конструктивні та експлуатаційні недоліки, бо через малий діаметр деталі та невелике плече прикладання сили у точці блокування виникали надмірні концентровані навантаження - це створювало постійний ризик деформації чи зрізання стопора або руйнування зубів під дією зворотних ударів від коліс під час руху машини. Крім того, жорсткий крок зубної передачі обмежував точність налаштування, дозволяючи виставляти колеса лише у певних дискретних положеннях. Серйозні незручності виникали і в питанні ергономіки - якщо під час спроби заблокувати кермо стопор впирався в торець зуба, а не в паз, важіль фіксатора міг не спрацювати, і оператору доводилося ловити необхідний зазор, додатково прокручуючи штурвал, що перетворювало звичайний вибір напрямку руху на досить незручний процес.

Сучасна інженерна концепція Заводу Мороза повністю ліквідувала ці вразливості завдяки перенесенню функції блокування безпосередньо на велику ведену зірочку ЗП 01.402. Спеціальне сталеве кільце, центровано приварене до її площини, виконує роль повноцінного гальмівного барабана, а навколо нього монтується стрічка гальма переднього ходу ЗП 01.000.1, яка затискається через важільний привід на рамі. До речі, цей принцип роботи є абсолютно інтуїтивним і зрозумілим для обслуговуючого персоналу, оскільки конструктивно подібна та добре знайома схема стрічкового гальма вже успішно застосовується у суміжному вузлі тримера зернометача, розташованому поруч на рамі.

Нове рішення забезпечує плавну, безступінчасту і бездоганно точну фіксацію коліс під будь-яким необхідним кутом, без жодної прив'язки до кроку зубів. Оскільки гальмівне зусилля тепер розподіляється по значно більшому радіусу великої зірочки, фізичні напруження у приводному ланцюзі ПР-19,05-31,8 та суміжних елементах знизилися до мінімуму. Варто підкреслити, що наявність привареного сталевого обода жодним чином не заважає монтажу зірочки на класичні моделі зернометачів попередніх поколінь. Вона повністю зберігає колишню посадкову та крокову сумісність із рульовим приводом і це дає чудову можливість діяти поетапно - придбати та встановити оновлену деталь замість старої зношеної вже зараз, під час поточного ремонту, а саму систему стрічкового гальма розгорнути згодом - наприклад, узимку, самостійно доопрацювавши вузол або дозамовивши необхідні суміжні компоненти.

Такий підхід дозволяє відносно малими силами та без капітальних зусиль підготувати надійну інженерну базу для майбутнього переобладнання. Хоча повна реалізація нової схеми фіксації згодом і вимагатиме монтажу додаткових елементів керування на рамі (важеля та напрямних для затягування стрічки), саме модернізована зірочка ЗП 01.402 стає першим кроком, який дозволяє перевести рульове керування старіших машин на сучасний, надійний та ергономічний заводський стандарт.
