Зірочка з кришкою ЗМ120 01.460.05-05 (диференціала ходу ЗМ-120У)

Зірочка з кришкою ЗМ120 01.460.05-05 (диференціала ходу ЗМ-120У)

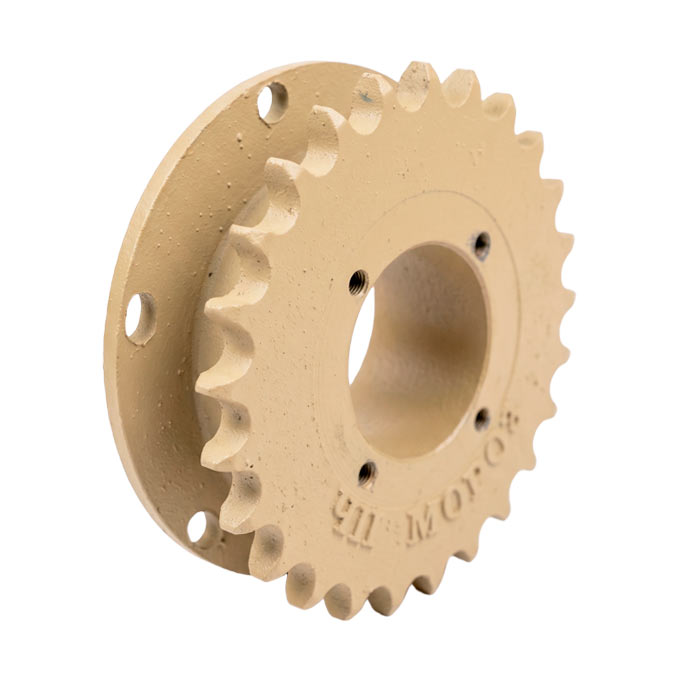

Зірочка з кришкою ЗМ120 01.460.05-05 - це монолітний комбінований вузол ходового мосту з диференціалом ЗМ120 06.100.000-05, який суміщає функції приводної ланцюгової зірочки та опорної чавунної кришки підшипникового вузла. Вона розроблена для самохідних зернометів серії ЗМ-120У, а також застосовується при модернізації та переобладнанні ходових систем зернометів інших серій у разі переходу на безредукторну схему привода з окремим мотор-редуктором.

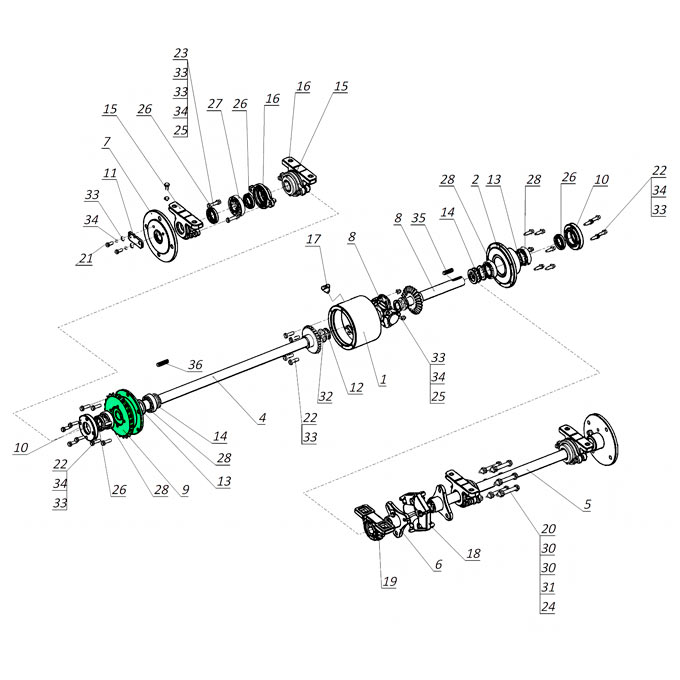

Деталь монтується на лівий торець масляного барабана диференціала і передає крутний момент від ланцюгової передачі мотор-редуктора безпосередньо на корпус диференціала. Поставка заводського вузла у зборі з відповідним ущільненням та точно розточеною підшипниковою камерою дозволяє провести швидку заміну зношеної зірочки без необхідності окремого підбору та запресовування підшипників у польових умовах.

Технічні характеристики зірочки з кришкою ЗМ120 01.460.05-05

• Каталожний номер - ЗМ120 01.460.05-05
• Застосування - приводний барабан диференціала ходу ЗМ120 06.100.000-05 зернометів ЗМ-120У та їхніх модифікацій з мотор-редуктором
• Призначення - передача крутного моменту від ланцюгового привода ходу на диференціал та забезпечення опорної точки підшипникового вузла для лівої півосі
• Матеріал корпусу - якісне чавунне литво (СЧ 20) та чистовою токарно-фрезерною обробкою
• Підшипниковий пакет - розточена внутрішня камера під подвійний кулькопідшипник 180206 (Ø30х62х16 мм)
• Ущільнення - посадочна канавка під манжету армовану (сальник) 1-30х52-1 та притискну кришку ЗМ120 06.100.007
• Тип привода - ланцюговий венець із точно нарізаними зубами під приводний ланцюг
• Кількість на один агрегат - 1 шт.
• Країна виробництва - Україна

Конструктивні особливості зірочки з кришкою диференціалу ЗМ-120

Деталь виготовляється з міцного чавунного, де саме суцільнолитий корпус із чавуну СЧ 20 ефективно гасить мікровібрації від ланцюгової передачі, захищаючи підшипники та сальники від передчасного зношування. Внутрішня камера зірочки розточується з точними допусками під підшипники 180206. Висока точність токарної обробки внутрішнього отвору Ø62 мм забезпечує щільну посадку подвійного підшипникового пакета 180206 без люфтів та перекосів. Завдяки суворому дотриманню співвісності ліва піввісь ЗМ120 06.120.000-05 обертається плавно, а робоча кромка сальника 1-30х52-1 щільно прилягає до вала, зберігаючи герметичність масляного барабана.

Точно нарізаний ланцюговий венець забезпечує плавний хід привода без ривків. Зуби зірочки нарізаються на зубофрезерних верстатах із подальшим точним контролем кроку та профілю - це забезпечує ідеальне зачеплення з приводним ланцюгом, знижує рівень шуму під час руху зерномета та запобігає прискореному зносу чи спаданню ланцюга при інтенсивних навантаженнях.

Супутні комплектуючі для монтажу та обслуговування зірочки з кришкою

При заміні зірочки з кришкою ЗМ120 01.460.05-05 або капітальному ремонті диференціала разом із деталями замовляють:

• Підшипники кулькові 180206 (6206 2RS) - 2 шт.
• Манжету армовану (сальник) 1-30х52-1
• Притискну кришку ЗМ120 06.100.007 та ущільнювальні прокладки
• Корпус диференціала (барабан) ЗМ120 06.100.001
• Піввісь ліву в зборі ЗМ120 06.120.000-05
• Приводний ланцюг ходу та кріпильні метизи

Купити зірочку з кришкою диференціалу на осі зерномета від Заводу Мороза

Замовляючи зірочку з кришкою напряму від Заводу Мороза, ви отримуєте оригінальну чавунну деталь, ідеальною геометрією зубів та точно розточеними підшипниковими посадочними місцями.

Звертайтеся до нашого відділу продажу за вказаними телефонами або залишайте заявку на сайті. Наші інженери нададуть вичерпну консультацію щодо монтажу та забезпечать швидку відправку запчастин безпосередньо з найближчого нашого складу Новою поштою!
