Хрестовина диференціала (гола) ЗП 07.609

Хрестовина диференціала (гола) ЗП 07.609

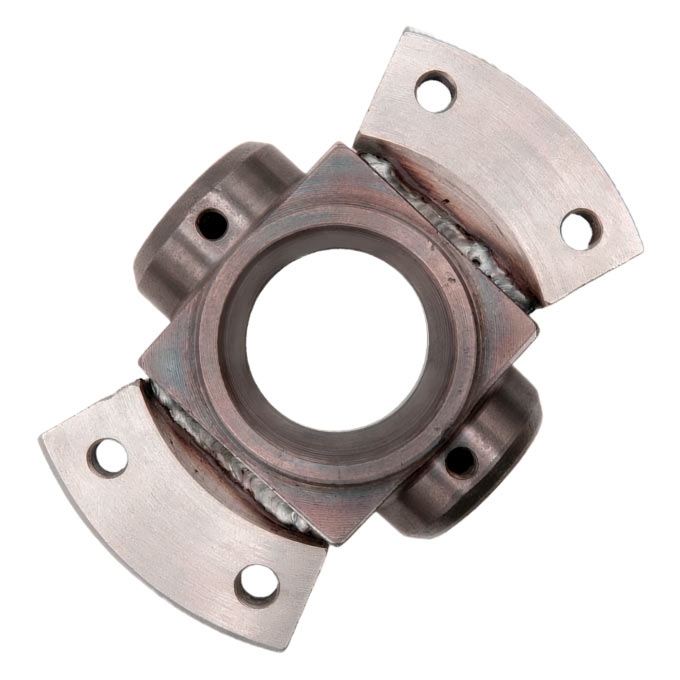

Хрестовина диференціала ЗП 07.609 - це несучий фасонний корпус конічного диференційного механізму, призначений для базування, точного центрування та утримання осей (пальців) сателітів ЗМ 07.605. Вона слугує силовою основою конічного вузла й передає обертальний момент від веденої циліндричної шестерні або масляного барабана (залежно від вузла застосування) безпосередньо на конічні сателіти та півосі ходового мосту зерномета.

Деталь постачається у виконанні «гола», тобто без комплектуючих - як окремий корпус без встановлених пальців, сателітів, втулок та фіксуючих гвинтів. Це дозволяє провести в господарстві економний відновлювальний ремонт, замінюючи лише пошкоджений корпус хрестовини й переставляючи при цьому придатні робочі деталі зі старого вузла чи наявних ремонтних комплектів.

Технічні характеристики корпусу хрестовини ЗП 07.609

• Каталожний номер деталі - ЗП 07.609
• Призначення - несучий корпус для збирання конічної групи сателітів у редукторах та диференційних мостах
• Застосування - диференціали ходових мостів ЗМ120 06.100.000-05 (зерномети ЗМ-120У), двошвидкісні редуктори з диференціалом ЗП 07.100.000 (зерномети ЗМ-60 У /90У) та класичні редуктори самоходу ЗП 07.000 (зерномети ЗМ-60)
• Матеріал - конструкційна сталь із термообробкою та точним фрезеруванням і розточуванням посадочних отворів.
• Конструктивні отвори - 2 співвісні посадочні отвори під пальці сателітів ЗП 07.608, 1 центральний циліндричний отвір під прохідну металокерамічну втулку ЗМ 07.105 (25х32х45), 4 монтажні отвори на вушках під болти М8 (за кресленням, за наданим зразком або у виконанні без отворів) для прикручування до веденої шестерні z=82 або фланця барабана, 2 різьбові отвори М6 під стопорні гвинти фіксації пальців.
• Кількість на один агрегат - 1 шт.
• Країна виробництва - Україна (Завод Мороза).

Вузли застосування хрестовини диференціала ЗП 07.609

Завдяки уніфікованим розмірам та стандартизованій координатній розбійці отворів, деталь застосовується у декількох ходових системах зернометальної техніки:

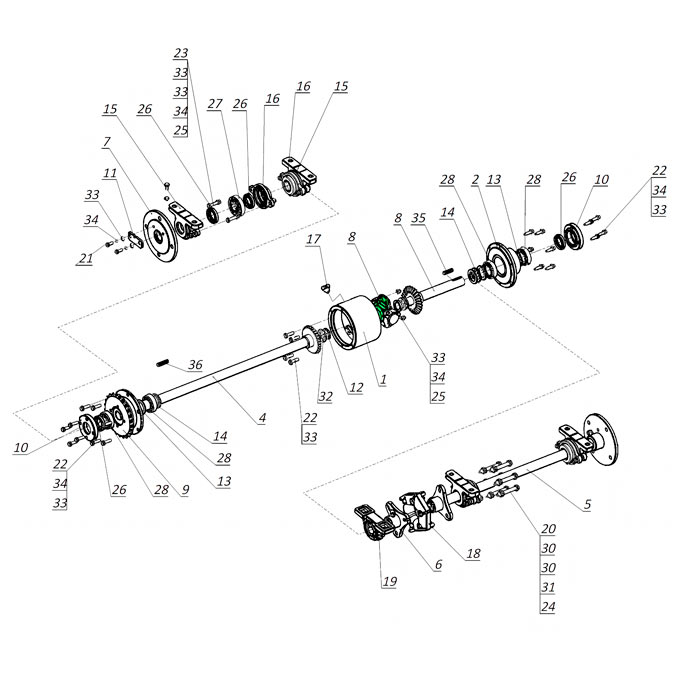

1. У диференціалі ходу на осі (ЗМ120 06.100.000-05) зернометів ЗМ-120У
   У безредукторних ходових системах із окремим мотор-редуктором хрестовина ЗП 07.609 встановлюється всередині герметичного винесеного барабана безпосередньо на осі. Вона прикручується 4 болтами М8 до корпусу цього барабана й обертається разом із ним у масляній ванні.

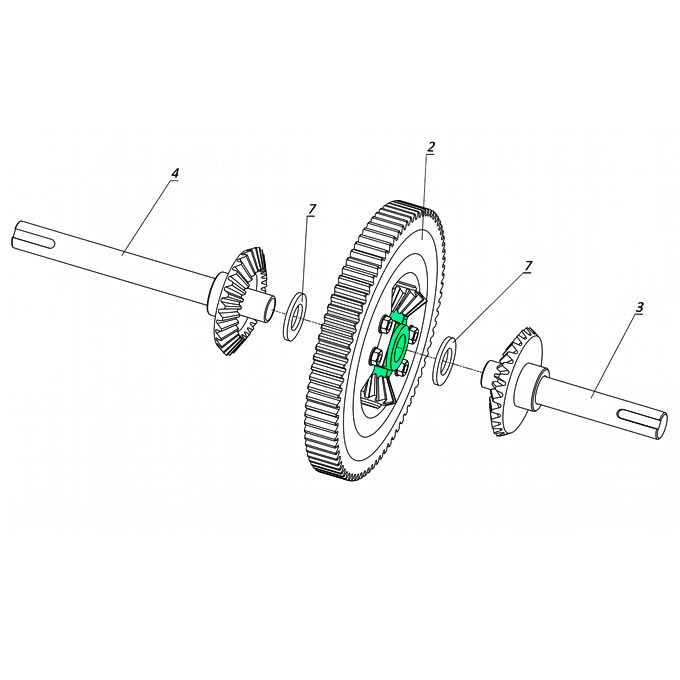

2. У двошвидкісному редукторі ходу з інтегрованим диференціалом (ЗП 07.100.000)
   У двошвидкісному редукторі самоходу, де диференціальний механізм інтегровано в ході одного із покращень, хрестовина за допомогою 4 болтів М8 кріпиться безпосередньо до великої циліндричної шестерні редуктора. Вона виступає центровою силовою основою, що об'єднує сателіти ЗМ 07.605 та передає крутний момент далі на півосі.

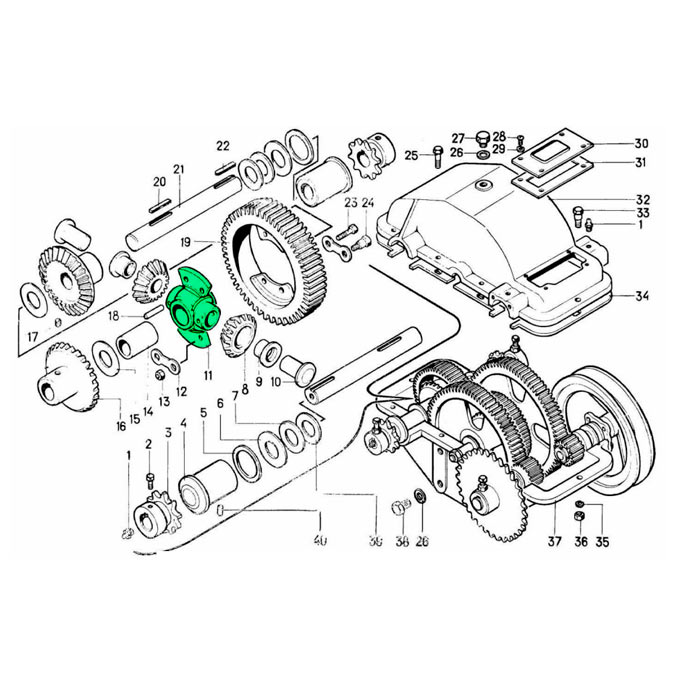

3. У механізмі самопересування (редукторі самоходу ЗП 07.000) класичних ЗМ-60
   У класичних редукторах зернометів ЗМ-60 та ЗМ-60А хрестовина так само монтувалася на велику ведену шестерню внутрішнього конічного блок-диференціала, слугуючи базовою основою для всієї конічної групи.

Коли доцільно купувати голу хрестовину (без комплектуючих)?

Придбання голої хрестовини ЗП 07.609 є оптимальним інженерним рішенням у таких випадках:

• Пошкодження корпусу при збереженні внутрішніх деталей
  Якщо через екстремальне навантаження виникла деформація сталевого корпусу, відламалися монтажні вушка або розбило кріпильні отвори під болти М8, але пальці, сателіти й втулки не мають зносу або є в наявності.
• Економія ремонтного кошторису
  Голий корпус коштує дешевше за зібраний вузол (ЗП 07.110.000), що дозволяє не переплачувати за нові сателіти й пальці, якщо ваші перебувають у відмінному стані або є в ремкоплекті.
• ндивідуальні модифікації та нестандартні збірки
  Якщо в господарстві переробляють або вдосконалюють ходову частину на власний розсуд (наприклад, встановлюють мотор-редуктор, адаптують суміжні шестерні чи виготовляють власні приводні вузли), гола хрестовина слугує міцною заводською основою для таких конструкторських рішень.

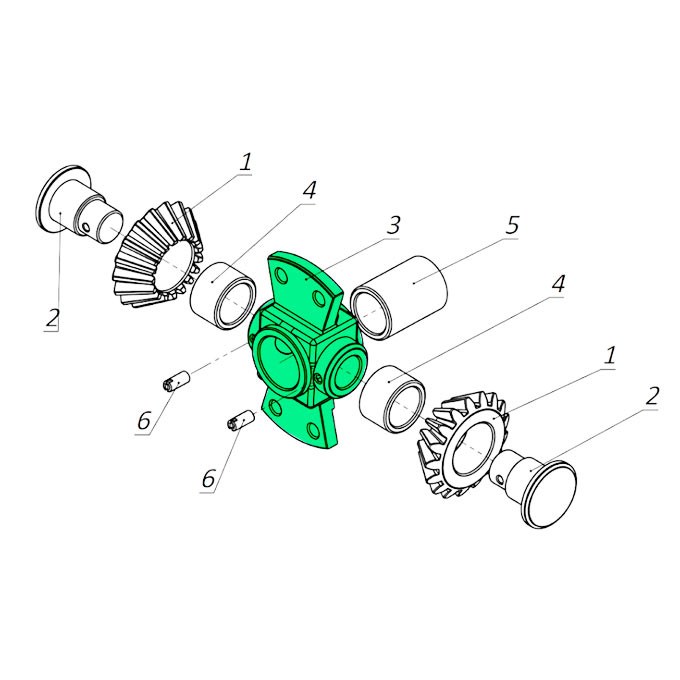

Супутні комплектуючі для дефектовки та збирання вузла

При заміні корпусу хрестовини обов'язково перевіряють стан усіх елементів, що в нього встановлюються. Якщо супутні деталі мають сліди зносу чи задири, разом із голою хрестовиною зазвичай замовляють:

• Пальці сателітів ЗП 07.608 - 2 шт
• Шестерні конічні (сателіти) ЗМ 07.605 (z=17, m=3.5) - 2 шт
• Втулки металокерамічні ЗМ 07.105-01 (25х32х20) - 2 шт. (під сателіти)
• Втулку металокерамічну центральну ЗМ 07.105 (25х32х45) - 1 шт
• Шайби регулювальні (компенсаційні) ЗП 07.401 / ЗМ 07.401 - для усунення осьових люфтів
• Болти М8х35 із пружинними шайбами та стопорні гвинти М6х15

Зверніть увагу на можливі конструктивні відмінності, бо залежно від року випуску та конкретної модифікації вашого редуктора чи мосту, супутні комплектуючі можуть відрізнятися. Це стосується як способу фіксації пальців (стопорні гвинти М6 чи загартовані штифти), так і матеріалу втулок (сучасна металокераміка чи класична бронза). Крім того, товщина й висота втулок та компенсаційних шайб безпосередньо впливають на посадочну висоту сателітів, зазор та правильність зачеплення всієї конічної пари. Щоб уникнути помилок під час ремонту, рекомендуємо звірятися з каталогом вашого агрегату або зв'язатися з інженерами Заводу Мороза (можна надіслати фото чи відео розібраного вузла) для більш точного підбору деталей.

Купити хрестовину диференціала (голу) ЗП 07.609 від Заводу Мороза

Отримуючи голу хрестовину диференціала ЗП 07.609 безпосередньо від виробника, ви можете бути впевнені в точному співпаданні осей та заводській сумісності деталі з нашими серійними агрегатами. Якщо у вас інша техніка, або на ній використовуються модифіковані вали чи вже зношені супутні елементи, ми допоможемо укомплектувати корпус відповідними пальцями, втулками та компенсаційними шайбами для точного налаштування зачеплення. Не витрачайте час на підгонку в майстерні! При монтажі голої хрестовини важливо, щоб розболтовка корпусу чітко збігалася з отворами на барабані чи шестерні, і якщо старі посадочні місця розбиті й вимагають свердління чи зварювання, набагато простіше замінити вузол повністю. Можливо, кращий варіант, це хрестовина в зборі, що постачається відрегульованою й готовою до встановлення, заощаджуючи час на ремонт.

Як би там не було - ви отримуєте надійну заводську деталь. Потрібна порада щодо підбору чи сумісності з вашим агрегатом? Підготуйте фото/відео розібраного вузла та зателефонуйте. Інженери Заводу Мороза звірять параметри онлайн та організують швидку відправку потрібних запчастин Нової поштою прямо с заводу!
