Опора керма ЗП 01.011.3 (рульова колонка ЗМ-60У/90У/120У)

Опора керма ЗП 01.011.3 (рульова колонка)

Опора керма ЗП 01.011.3 - це спеціалізований монтажно-регулювальний вузол рульового керування, яким штатно комплектуються модернізовані зерномети серії ЗМ-60У, ЗМ-90У, ЗМ-120У та їх бункерні модифікації ЗМБ. Деталь встановлюється у передній частині основної рами агрегату і виконує функцію несучої бази для вала-зірочки (ЗП 01.330) та рульового штурвала. Окрім жорсткого утримання елементів керування, головне інженерне завдання цього вузла полягає у забезпеченні точного натягу приводного роликового ланцюга переднього ходу.

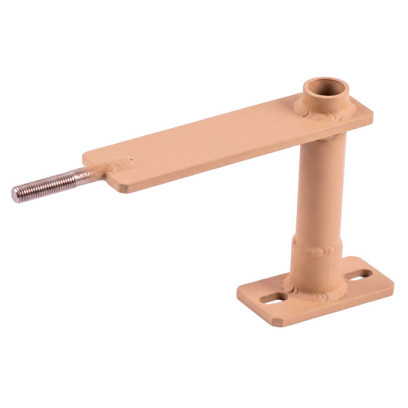

Конструктивно деталь виконана у вигляді вертикальної напрямної труби, привареної до монтажної платформи з поздовжніми пазами. До труби додатково приварена бічна тягова планка з різьбовим хвостовиком. На відміну від класичних зернометів минулих поколінь, де рульова стійка була наглухо приварена до основної рами без можливості регулювання, опора ЗП 01.011.3 працює за принципом рухомої каретки. Різьбовий хвостовик деталі проходить крізь стаціонарний упорний кронштейн (куток), приварений на рамі машини. Накручуючи або відпускаючи гайки на цьому хвостовику, оператор зміщує всю опору керма вздовж кріпильних пазів платформи. Це дозволяє дозовано натягувати ланцюг, компенсуючи його природне експлуатаційне розтягнення, усуваючи паразитний люфт штурвала та запобігаючи спаданню ланок із рульової зірочки.

Технічні характеристики опори керма ЗП 01.011.3

• Каталожний номер: ЗП 01.011.3
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У
• Призначення: Несуча база елементів керування та механізм натягу рульового ланцюга
• Конструктивний тип: Рухома напрямна каретка з монтажною платформою (під пази) та тяговою різьбовою планкою
• Кількість на один агрегат: 1 шт.
• Країна виробництва: Україна

Поява цієї деталі в архітектурі нових машин є прямим результатом нашого постійного діалогу з інженерами та механізаторами агропідприємств. Багато фахівців Заводу Мороза свого часу також особисто працювали на токах, тому експлуатаційні «хвороби» класичних зернометів відомі нам із власного практичного досвіду. Однією з таких хронічних проблем завжди було рульове керування - на старій техніці опорна труба приварювалася до рами наглухо і з часом роликовий ланцюг неминуче розтягувався, починав провисати та спадати із зірочки, а на штурвалі з'являвся вільний хід (люфт). Щоб хоч якось повернути машині керованість і прибрати затримку реакції коліс, механізаторам доводилося прибирати ланки ланцюга або вигадувати кустарні натяжні пристрої.

Розуміючи, як цей недолік ускладнює щоденне маневрування масивним агрегатом, ми переглянули підхід до конструкції вузла. Перетворення статичної привареної труби на рухому опору ЗП 01.011.3 стало інженерною відповіддю на ці запити господарств. Наявність поздовжніх пазів на платформі та привареного хвостовика з різьбою дозволила реалізувати простий і надійний принцип напрямної каретки. Тепер для того, щоб компенсувати розтягнення ланцюга і відновити чіткість керування, оператору достатньо підтягнути гайки на стаціонарному кронштейні рами за допомогою звичайного ключа. Це практичний приклад того, як постійний зворотний зв'язок від аграріїв допомагає нам створювати дійсно зручні та ремонтопридатні механізми, позбавляючи обслуговуючий персонал від зайвої та складної роботи.

Супутні деталі

Оскільки опора керма ЗП 01.011.3 є базовим несучим вузлом, її робота нерозривно пов'язана з іншими елементами рульового привода. Під час ревізії цієї системи варто також перевіряти стан наступних деталей:

• Вал-зірочка (ЗП 01.330)
• Штурвал (ОВИ 01.022.006)
• Ланцюг руля (ПР-19,05-31,8)
• Кріпильні металовироби

Інженерна конструкція опори керма ЗП 01.011.3 дозволяє інтегрувати її не лише на сучасні машини, а й приєднати на будь-який класичний зерномет минулих років випуску. Щоб перевести свою стару техніку на цю зручну систему натягу ланцюга, достатньо просвердлити відповідні кріпильні отвори на вашій рамі та приварити невеликий упорний кронштейн (кутик) для різьбового хвостовика. Проте, перед початком такого переобладнання, ми рекомендуємо впевнитися, що загальна геометрія вашої рами та розміри суміжних деталей відповідають заводським стандартам. За роки жорсткої експлуатації на токах багато машин зазнавали кустарних втручань - труби могли переварюватися зі зміщенням кутів, вали-зірочки виточуватися "на око", а розтягнуті ланцюги складатися з різних шматків. Встановлення нової точної деталі на криву базу може не дати бажаного результату. Якщо ви маєте сумніви щодо сумісності або наслідків попередніх "гаражних" ремонтів - звертайтеся до нашого технічного відділу. Ми проконсультуємо, допоможемо заміряти необхідні допуски та підкажемо, як правильно адаптувати вузол саме під вашу машину.

Встановлення рухомої опори керма - це чудове точкове рішення, яке значно полегшує життя механізатору. Але якщо рама вашого агрегату вже має ознаки критичної втоми металу, а постійне латання застарілих вузлів забирає все більше часу та ресурсів, можливо, настав час замислитися над кардинальним оновленням? На наших нових машинах серій ЗМ-60У, ЗМ-90У та ЗМ-120У ця рухома рульова колонка, разом із безліччю інших подібних інженерних напрацювань (від надійних мотор-редукторів до стрічкових гальм фіксації курсу), вже реалізована в базовій заводській архітектурі. Купівля сучасного, продуманого до дрібниць зерномета Заводу Мороза дозволить вам назавжди забути про нескінченні переробки старої техніки і зосередитися виключно на швидкій та ефективній перевалці зерна.

Купити опору керма ЗП 01.011.3 Заводу Мороза

Як би там не було, якщо на даному етапі ви вирішили продовжувати експлуатацію свого класичного зерномета і прагнете точково усунути його найбільші "хвороби", встановлення нової рухомої опори керма стане раціональним кроком. Це та інвестиція, яка одразу дає відчутний результат - механізатор отримує комфортне і точне керування масивною машиною, а ви - відсутність простоїв через спадання розтягнутого ланцюга.

На Заводі Мороза ви можете замовити опору керма ЗП 01.011.3 (змонтовану на платформі з пазами та привареним різьбовим хвостовиком) як окрему одиницю для модернізації. Ми виготовляємо цей вузол із дотриманням суворої перпендикулярності напрямної труби до основи, що гарантує відсутність перекосів вала-зірочки та легке обертання штурвала. За необхідності ми можемо відразу доукомплектувати ваше замовлення новим якісним ланцюгом (ПР-19,05), валом с зірочкою, штурвалом та всіма потрібними кріпленнями для швидкого монтажу на місці робіт.

Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми добре розуміємо конструктивні відмінності рульових систем та інших вузлів різних поколінь та виробників і допоможемо підібрати рішення, яке гарантовано підійде вашій машині та назавжди закриє проблемні питання.
