Пружина ЗП 01.612 стрічкового гальма тримера ЗМ-60/60А

Пружина ЗП 01.612 стрічкового гальма тримера ЗМ-60/60А

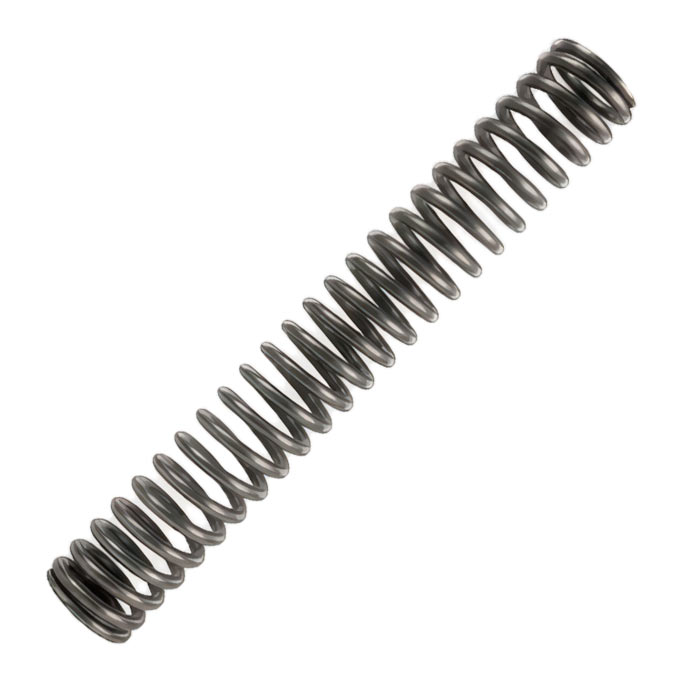

Пружина ЗП 01.612 - це головний силовий та пружний елемент системи напівавтоматичного стрічкового гальма ЗП 01.140, яким штатно оснащуються класичні зерномети серій ЗМ-60 та ЗМ-60А. У загальній кінематичній схемі механізму фіксації поворотної рамки тримера ця деталь виконує важливу функцію - вона створює постійний робочий тиск, необхідний для жорсткого затискання гальмівної стрічки навколо барабана, що унеможливлює самовільний розворот масивної конструкції під дією вібрацій чи віддачі зернового потоку.

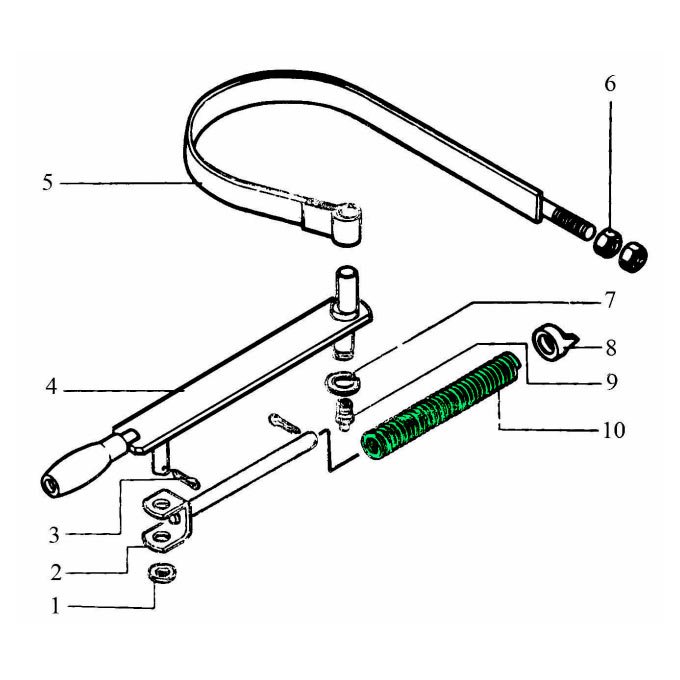

Конструктивно і просторово пружина монтується на гладкий стрижень напрямного штока ЗП 01.160. З одного боку вона впирається у вилочку (проушину) самого штока, який рухомо з'єднаний з ексцентриковим важелем ЗП 01.150, а з іншого боку її опорною базою виступає сферична шайба ЗП 01.608, що лежить на нерухомій площині несучої рами. Оскільки гальмо тримера працює за інженерним принципом «постійно замкнутого», у своєму штатному стані пружина знаходиться у робочому положенні, чинячи постійний тиск. Вона постійно штовхає шток, який через важіль створює жорсткий натяг стрічки ЗП 01.240.

Коли механізатору потрібно змінити напрямок викиду зерна, він тягне рукоятку важеля вправо, долаючи силовий опір саме цієї пружини. Вона стискається, дозволяючи важелю подати стрічку вперед і створити необхідну слабину для вільного обертання поворотної рамки. Враховуючи циклічну специфіку роботи, до цієї деталі висуваються жорсткі вимоги щодо пружності та стійкості до втоми металу, адже від її здатності стабільно утримувати натяг та швидко повертати механізм у вихідне закрите положення безпосередньо залежить надійність фіксації тримера на току.

Технічні характеристики пружини ЗП 01.612

• Каталожний номер: ЗП 01.612
• Застосування: ЗМ-60, ЗМ-60А (класичні моделі)
• Вузол встановлення: Гальмо стрічкове тримера ЗП 01.140
• Матеріал: Пружинний дріт П-4,0 (ГОСТ 9389-75)
• Функція: Забезпечення постійного зусилля для затискання гальмівної стрічки
• Вага деталі: 0,173 кг
• Кількість на один агрегат: 1 шт

У механізмі фіксації поворотної рамки пружина ЗП 01.612 працює на постійне стискання. Виготовлена з якісного 4-міліметрового пружинного дроту, вона має значний власний ресурс, проте на практиці часто виходить з ладу через порушення загальної кінематики вузла. Головна проблема цієї деталі - втрата розрахункової жорсткості або просторова деформація (вигин дугою) і це майже завжди є наслідком роботи з перекосом. Якщо напрямний шток ЗП 01.160 зігнутий, або під час ремонту механізатор загубив сферичну шайбу ЗП 01.608 і замінив її на плоску, вісь стискання порушується. Пружина починає працювати на злам, вигинається, треться об шток і швидко «сідає», після чого стрічкове гальмо перестає надійно тримати масивний тример під навантаженням. Тому заміна пружини вимагає обов'язкової комплексної ревізії. Разом із нею перевіряються та за потреби замінюються:

• Шток ЗП 01.160
• Шайба сферична ЗП 01.608
• Важіль (ричаг) ЗП 01.150
• Стрічка гальмівна ЗП 01.240

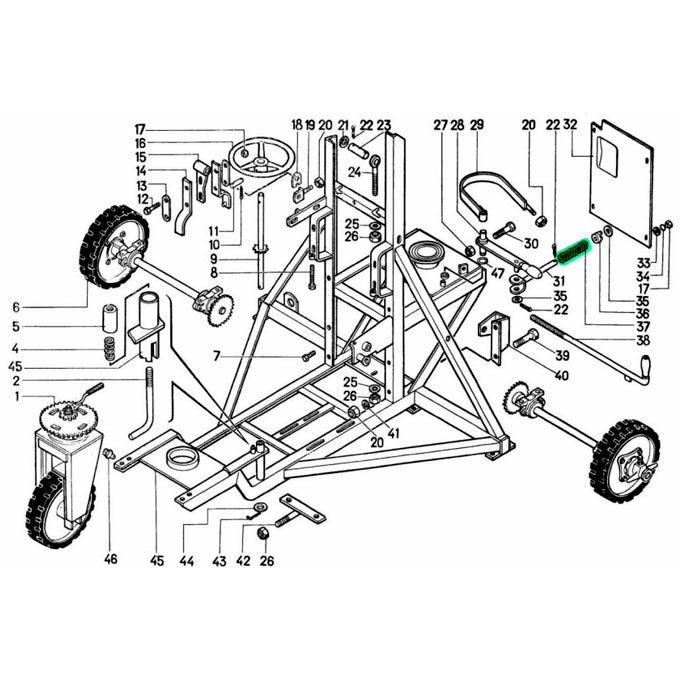

У класичній схемі пружина ЗП 01.612 була постійною «заручницею» перекосів проміжного штока. Аналізуючи цю вразливість, інженери Заводу Мороза кардинально змінили логіку роботи вузла на сучасних зернометах (ЗМ-60У, ЗМ-90У, ЗМ-120У). У нашій новій конструкції ми повністю відмовилися від штока та сферичних шайб, натомість робоча пружина ЗП 01.612 монтується безпосередньо на видовжений прямий хвостовик самої модернізованої гальмівної стрічки ЗП 01.241. Завдяки такому рішенню пружина забезпечує ідеально прямий лінійний натяг, а відсутність проміжних ланок гарантує, що пружина завжди стискається строго по осі, не вигинається дугою і не втрачає жорсткості. Цей перехід на принцип прямої дії зробив механізм фіксації тримера безвідмовним, суттєво подовживши ресурс як самої пружини, так і гальмівної стрічки.

Купити пружину ЗП 01.612 стрічкового гальма тримера

Класична кінематична схема фіксації тримера є доволі чутливою до найменших перекосів. Якщо ваше господарство загалом втомилося від регулярних ремонтів застарілих вузлів, постійної заміни деформованих пружин, зігнутих штоків та загублених сферичних шайб, можливо, настав оптимальний час задуматися про кардинальне оновлення парку техніки. Придбання нового, потужного зерномета Заводу Мороза (наприклад, ЗМ-60У, ЗМ-90У або ЗМ-120У), назавжди позбавить вас цих проблем, адже на наших сучасних машинах реалізовано безвідмовний принцип прямої дії гальма без примхливих проміжних ланок, а також багато інших покращень.

Проте, доки ваш класичний ЗМ-60 продовжує працювати і виконувати свої завдання на току, ми забезпечимо його всією необхідною та надійною ремонтною базою. Вирішивши замінити пружину ЗП 01.612, пам'ятайте про правило комплексної ревізії. Встановлення нової пружини не дасть довготривалого ефекту, якщо вона працюватиме з перекосом, тому ми рекомендуємо замовляти її та оновлювати разом із суміжними деталями: напрямним штоком ЗП 01.160, сферичною шайбою ЗП 01.608 (яка компенсує зміну кутів), важелем керування ЗП 01.150 та самою гальмівною стрічкою ЗП 01.240.

Звертайтеся до нашого відділу продажу для підбору комплектуючих! Ми розбираємося в механізмах фіксації зернометів різних поколінь та допоможемо підібрати ті деталі, які ідеально стануть на ваші посадкові місця. Ми оперативно відвантажимо вам якісну пружину ЗП 01.612, навиту з правильного пружинного дроту П-4,0, або ж підготуємо повний ремонтний комплект, щоб гарантовано повернути вашому тримеру жорстку фіксацію та заводську легкість розгальмування!
