Рама ЗП 01.010А зернометів ЗМ-60У/90У

Рама ЗП 01.010А зернометів ЗМ-60У/90У

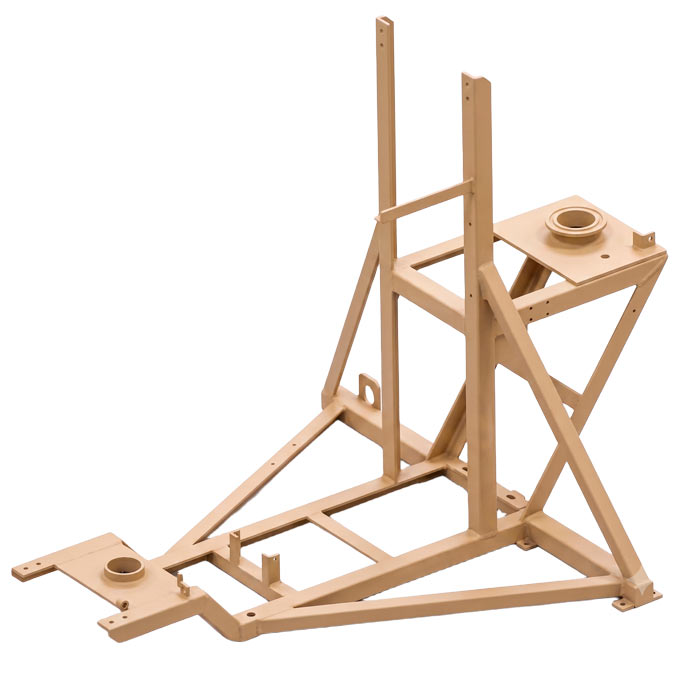

Рама ЗП 01.010 А - це базова несуча металоконструкція модернізованих зернометів серій ЗМ-60У та ЗМ-90У нашого виробництва. Інженерна архітектура цієї рами є абсолютно ідентичною для обох модифікацій машин, але збільшення продуктивності у версії ЗМ-90У досягається виключно за рахунок встановлення більш потужних та габаритних робочих органів (збільшеного тримера, ширшої прийомної камери, посиленого елеватора), тоді як сама просторова несуча база залишається незмінною та уніфікованою.

У загальній кінематичній схемі агрегату рама виконує функцію головного просторового каркаса, який надійно об'єднує всі ходові, приводні та робочі системи в єдиний злагоджений механізм. До її нижньої частини кріпляться посилений двоколісний передній хід ЗП 01.020, механізму самопересування ЗП 07.100 та задні півосі ЗП 01.220, а верхня надбудова слугує надійним п'єдесталом для монтажу завантажувального транспортера, контрприводів та шафи електрообладнання.

Головне інженерне завдання цієї масивної конструкції - впевнено витримувати значні статичні навантаження від ваги всього навісного обладнання (яке у 90-й моделі є важчим) та жорстко протистояти динамічним деформаціям на скручування і злам під час переміщення агрегату нерівним покриттям току. На відміну від рам класичних зернометів попередніх поколінь, металоконструкція ЗМ-60У/90У від початку спроєктована з урахуванням сучасних інтенсивних навантажень та адаптована під монтаж оновлених, посилених вузлів.

Технічні характеристики рами ЗМ-60У/90У (ЗП 01.010А)

• Каталожний номер / Маркування: ЗП 01.010А
• Тип вузла: Базова несуча зварна просторова конструкція (платформа)
• Застосування: Модернізовані зерномети серій ЗМ-60У, ЗМ-90У
• Матеріал: Конструкційна вуглецева сталь (товстостінний профільний та листовий прокат)

Конструктивно рама ЗП 01.010А сформована як жорстка зварна ферма з масивного металопрокату - швелерів, профільних труб та кутників. Оскільки моделі серії «У» (особливо 90-та) оснащуються важчими і більшими робочими органами для забезпечення продуктивності 90 т/год, архітектура цієї платформи базується на збільшеному перерізі несучих балок та додаткових ребрах жорсткості в зонах максимального напруження - це дозволяє металоконструкції ефективно чинити опір крутним та згинальним моментам, зберігаючи ідеальну прямолінійність навіть під час переміщення машини масою близько 1400 кг нерівним бетоном току.

У нижній проєкції платформи розташовані базові посадкові місця для інтеграції ходової частини. Хвостова зона обладнана горизонтальними майданчиками, до яких болтовими з'єднаннями надійно фіксуються чавунні корпуси підшипників задніх півосей ЗП 01.220 та встановлюється механізм самопересування. Передня частина рами має цілеспрямоване звуження з посиленою точкою опори - сюди монтується напрямна система нашого двоколісного переднього ходу ЗП 01.020. Також на плиті рами передбачено штатне кріплення для постійно замкнутого стрічкового гальма, яке забезпечує фіксацію рульового механізму.

Верхня надбудова платформи є монтажним п'єдесталом для завантажувального скребкового транспортера, контрприводів та шафи електрообладнання, але окремою інженерною перевагою геометрії сучасної рами є можливість її адаптації під бокове розміщення тримера, що дозволяє вивантажувальному вузлу вільно обертатися на 270 градусів. Заводське зварювання конструкції у спеціальних просторових кондукторах гарантує точну співвісність усіх кріпильних отворів - збереження цієї бази є важливою умовою для правильної роботи всіх ланцюгових і клинопасових передач агрегату, запобігаючи перекосам валів та прискореному зносу приводних елементів.

Суміжні вузли та комплектуючі рами ЗМ-60У/90У

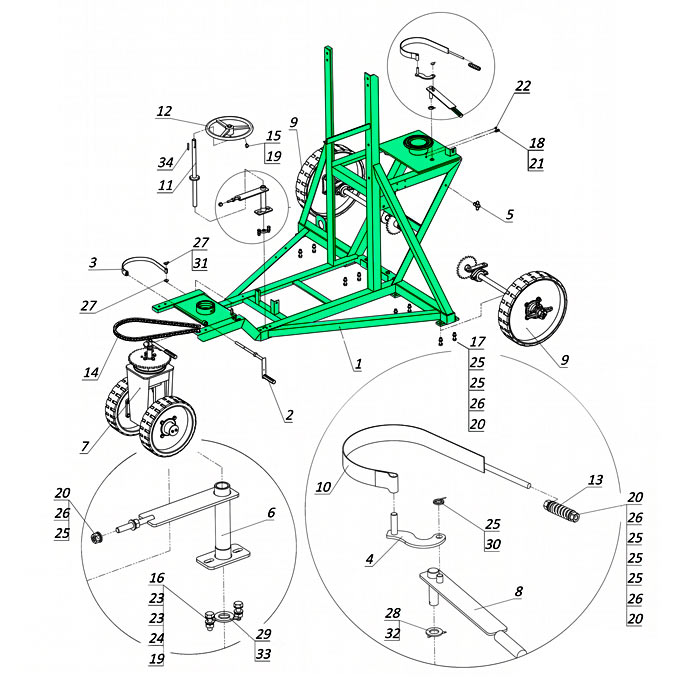

Оскільки рама ЗП 01.010 А виступає центральною платформою агрегату, з нею безпосередньо контактують ключові робочі, приводні та напрямні системи машини. Під час збирання на цю металоконструкцію монтуються:

• Хід передній 2-колісний ЗП 01.020
  Встановлюється на передню точку опори. Разом із ним на спеціальні кріплення рами монтуються елементи механізму стрічкового гальма, зокрема сама стрічка ЗП 01.000.1, важіль ЗП 01.000.2 та рукоятка ЗП 01.000.1
• Хід задній ЗП 01.220 (2 шт.)
  Жорстко кріпиться болтами до горизонтальних хвостових майданчиків платформи
• Система рульового керування
  Включає опору керма ЗП 01.011.3, штурвал ОВИ 01.022.006, приводний ланцюг ПР-19,05-31,8 та вал-зірочку ЗП 01.330
• Верхній робочий обвіс
  Завантажувальний скребковий транспортер, контрприводи, шафа електрообладнання та тример (встановлюються на просторову надбудову)

Рама ЗП 01.010А у своєму базовому виконанні вже містить усі посилення для машин класу 90 т/год, проте її просторова архітектура дозволяє проводити подальшу технологічну адаптацію техніки під специфічні процеси підприємства. За необхідності платформа може бути підготовлена для монтажу сучасного компактного мотор-редуктора та механізму самопересування, оснащеного диференціалом (на наших нових моделях цей вузол штатно встановлюється з 2012 року замість класичного редуктора ходу ЗП 07.000). Також геометрія рами дозволяє адаптувати її під бункерне виконання зерномета (де замість системи скребкових живильників монтується приймальний бункер), або ж для переходу на колеса збільшеного радіуса чи пневматичні шини для роботи на складних ґрунтових покриттях.

Інженерна доцільність оновлення несучої бази

Рішення про заміну рами зазвичай ухвалюється тоді, коли стара металоконструкція отримує серйозні геометричні деформації від ударів або накопичує критичну втому металу після багатьох років інтенсивних вібрацій. Продовжувати експлуатацію агрегату з перекошеною чи багаторазово перевареною в гаражних умовах базою є технічно нераціональним кроком, бо будь-яке порушення лінійності несучого каркаса автоматично призводить до втрати співвісності всіх просторових вузлів та валів. У результаті клинові ремені та приводні ланцюги починають працювати з перекосом, що викликає їх інтенсивне зношення, регулярне спадання під навантаженням та руйнування підшипникових груп.

Перехід на нову раму серії ЗМ-60У/90У гарантує отримання жорсткого та лінійно вивіреного фундаменту, бо використання промислових зварювальних кондукторів забезпечує правильне позиціонування кожного кріпильного майданчика. Інвестування у таку базу дозволяє впевнено розмістити важчий робочий обвіс сучасних агрегатів та створити умови, за яких кінематика машини працюватиме збалансовано, без паразитних перекосів і з максимальним розрахунковим ресурсом кожного підшипника та ланцюга.

Купити посилену раму ЗМ-60У/90У від Заводу Мороза

Багаторічна практика Заводу Мороза у сфері модернізації сільгосптехніки доводить, що еволюція зернометів і перехід до інтенсивних навантажень вимагають іншого підходу до надійності агрегату в цілому. Якими б якісними не були нові підшипники, приводні ланцюги чи ходові вали, їхній робочий ресурс стрімко падатиме, якщо базова несуча платформа не здатна втримати правильну просторову співвісність, бо старі, втомлені часом металоконструкції або перекошені після гаражних ремонтів рами вже просто не витримують динамічної ваги сучасних габаритних робочих вузлів. Саме тому рішення купити нову модернізовану раму ЗП 01.010А є фундаментально та економічно виправданим кроком - ви отримуєте ідеально рівну, надзвичайно жорстку просторову базу, яка гарантовано впорається з екстремальними умовами сучасного току.

Ми суворо контролюємо якість товстостінного металопрокату та геометрію зварювання у промислових кондукторах, щоб повністю виключити ризики деформацій на скручування та злам під час транспортування чи роботи машини.

Звертайтеся до нашого технічного відділу для обговорення вашого замовлення! Ми глибоко розуміємо еволюційні та конструктивні відмінності техніки різних поколінь і допоможемо підібрати таку несучу платформу, вузли чи окремі агрегати, які ідеально інтегруються під ваші завдання. Створіть інженерний фундамент, щоб вся робота була збалансована, без паразитних вібрацій, перекосів чи постійного спадання ременів та ланцюгів, демонструючи тільки максимальну продуктивність та безвідмовність на десятиліття.
