Ромашка Z-9 (храпове колесо) гвинта ЗП 01.070 зернометів ЗМ

Ромашка Z-9 (храпове колесо) гвинта ЗП 01.070 зернометів ЗМ

Зубчасте колесо на 9 зубів (Z-9), яке в інженерній та робочій практиці отримало назву «ромашка», є невід'ємним робочим елементом підйомного гвинта ЗП 01.070 у системі нашого модернізованого двоколісного переднього ходу зернометів серії ЗМ (ЗМ-60У, ЗМ-90У, ЗМ-120У) та ЗМБ (ЗМБ-90У, ЗМБ-120У), а також у одноколісних вузлах класичних ЗМ-60/60А. Конструктивно ця деталь жорстко приварена до верхнього частини силового вала і виступає контактною базою для храпового механізму регулювання кліренсу передньої частини машини. Її головне завдання - забезпечити зручне, дозоване та контрольоване обертання гвинта під навантаженням.

У кінематичній схемі підйомного вузла ромашка працює в єдиній зв'язці з рукояткою ЗП 01.060 та рухомою собачкою ЗП 01.401, утворюючи механізм тріскачки. Завдяки перекидній конструкції собачки, вузол дозволяє обертати гвинт в обох напрямках (на підйом та на опускання рами) за допомогою простих зворотно-поступальних рухів важеля. Таке інженерне рішення звільняє оператора від необхідності провертати рукоятку по повному колу - з кожним рухом гвинт провертається на чітко визначений кут, плавно змінюючи робочу висоту масивного агрегату. Це дозволяє точно переводити машину з транспортного положення в робоче, опускаючи скребкові живильники безпосередньо до поверхні току для ефективного забору матеріалу.

Конструктивні особливості та технічні характеристики ромашки Z-9

• Каталожний номер: постачається як деталь у складі гвинта ЗП 01.070 (або як окрема заготовка)
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У
• Матеріал: Конструкційна вуглецева Сталь 40 (доступні посилені модифікації)
• Кількість зубів: 9 (профіль Z-9)
• Кількість на один агрегат: 1 шт.
• Країна виробництва: Україна

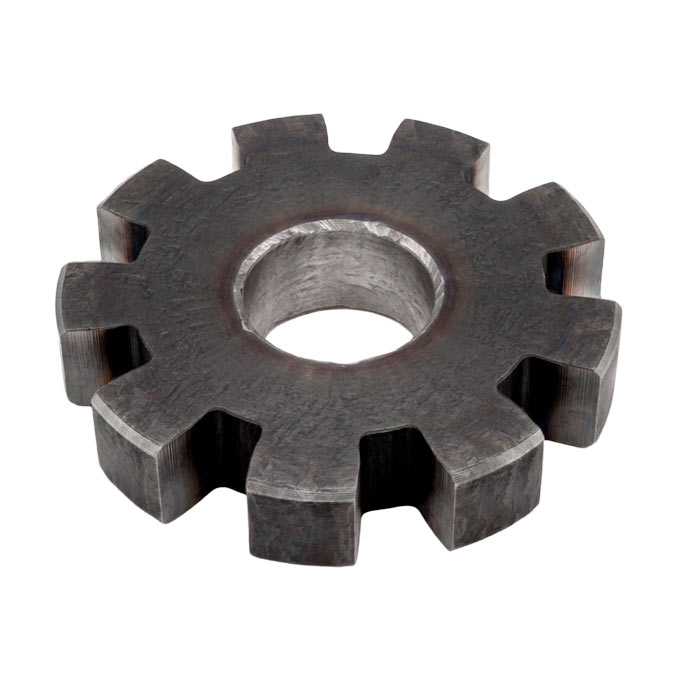

Візуально та інженерно ромашка Z-9 являє собою масивний металевий диск, по зовнішньому контуру якого нарізані дев'ять глибоких пазів, що формують міцні трапецієподібні зуби. У класичному виконанні ця деталь не є знімною одиницею - вона жорстко приварюється суцільним швом до верхньої частини підйомного гвинта ЗП 01.070, утворюючи монолітну Т-подібну основу для подальшого встановлення поворотної рукоятки ЗП 01.060. Кількість зубів (Z-9) є чітко розрахованим параметром, який забезпечує оптимальний кут провертання вала за один рух важеля, що дозволяє оператору дозовано та контрольовано змінювати кліренс передньої частини рами агрегату.

Для стабільної роботи храпового механізму під навантаженням важких машин нових поколінь, зубчасте колесо виготовляється з якісної Сталі 40. Вибір саме такої марки сталі є раціональним кроком, оскільки вона збалансована за показниками твердості з металом рухомої собачки ЗП 01.401 та самим стрижнем гвинта. Використання споріднених металів у зоні жорсткого зачеплення гарантує рівномірне зношування контактних поверхонь без сколювання гострих граней зубів під час ривків. До того ж ця сталь забезпечує надміцне зварне з'єднання з валом, яке надійно тримає крутний момент і не зрізається під дією навантажень. Для господарств із підвищеною інтенсивністю експлуатації техніки доступне виготовлення цього вінця з іще міцніших марок металу, спеціально адаптованих під екстремальні умови роботи на току.

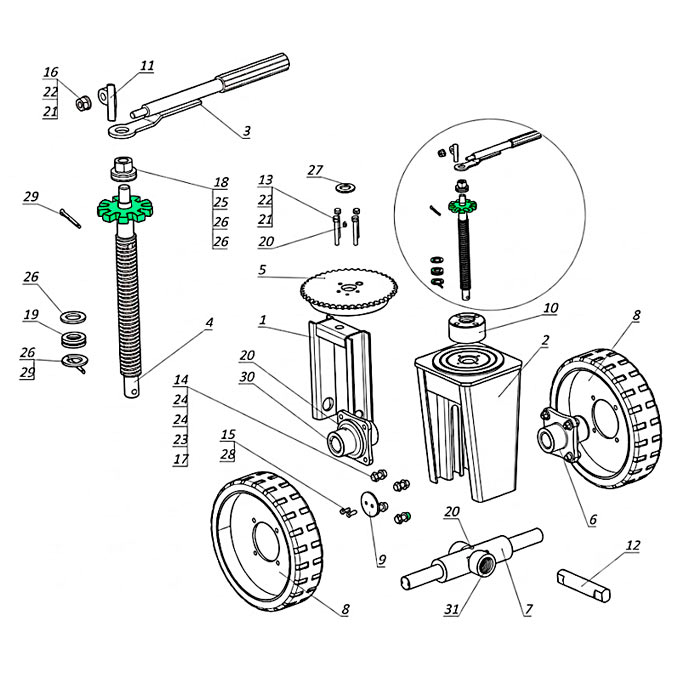

Суміжні деталі храпового колеса (ромашки) Z-9

Оскільки ромашка не функціонує автономно, а є центральною ланкою передачі крутного моменту, її зношення чи заміна вимагає обов'язкової ревізії вузлів, з якими вона перебуває в прямому контакті. Під час обслуговування храпового механізму (домкрату) необхідно звертати увагу на стан наступних деталей:

• Гвинт ЗП 01.070
  Силовий вал, на хвостовик якого монтується зубчасте колесо.
• Собачка ЗП 01.401
  Рухомий перекидний фіксатор, який безпосередньо взаємодіє із зубами ромашки.
• Рукоятка ЗП 01.060
  Важіль привода, на якому закріплена собачка (подовжений прямий або стандартний).
• Гайка спеціальна ЗП 01.101
  Опорна деталь, що працює в парі з гвинтом.

У класичному заводському виконанні ромашка має гладкий круглий внутрішній отвір і призначена для жорсткого нерозбірного монтажу - вона намертво приварюється до хвостовика підйомного гвинта. Проте для оптимізації польового сервісу та підвищення надійності механізму в умовах екстремальних навантажень, геометрія посадкового місця самої деталі може бути змінена. Замість звичайного круглого отвору, храпові колеса виготовляються із квадратним (чотиригранним), шестигранним внутрішнім профілем або зі спеціальним пазом під шпонку.

Така профільна конфігурація перетворює вузол на повністю розбірний. Модернізована ромашка щільно насаджується на відповідні грані вала і жорстко фіксується зверху стопорним шплінтом, кільцем або торцевою гайкою. Це інженерне рішення дає дві вагомі переваги - по-перше, всі торсійні навантаження тепер беруть на себе внутрішні грані металу колеса, повністю знімаючи ризик зрізання зварного шва під час підйому важкої рами агрегату, а по-друге, заміна зношеного або зламаного зубчастого вінця чи зірочки більше не потребує додаткової роботи чи допоміжних інструментів - механізатор може виконати ремонт просто на майданчику току, знявши стопор і встановивши нову деталь за лічені хвилини. За необхідності, або для досягнення абсолютної монолітності вузла, таке розбірне з'єднання завжди можна додатково обварити металом. Крім того, під індивідуальні вимоги господарств, можливе виготовлення ромашок із легованих сталей або з трохи зміненим профілем зуба під нестандартні собачки для агрегатів, що працюють у надважких умовах.

Купити храпове колесо (ромашку) Z-9 на Заводі Мороза

Виробнича практика Заводу Мороза базується на точному дотриманні технологій обробки металу та розумінні жорстких умов роботи техніки на току. При виготовленні зубчастих коліс Z-9 ми використовуємо надійну конструкційну Сталь 40, твердість якої розрахована та збалансована з металом рухомої собачки для їх рівномірного зношення. Якщо деталь замовляється у зборі з гвинтом, її приварювання здійснюється виключно у спеціальних просторових кондукторах - такий підхід забезпечує строгу перпендикулярність вінця до осі вала, унеможливлює торцеве биття та гарантує чітке зачеплення фіксатора на всю глибину профілю зуба без проковзувань.

На нашому підприємстві ви можете купити як класичну заготовку ромашки з круглим отвором для самостійного зварювання, так і замовити вдосконалену розбірну модифікацію з посадковим місцем під шпонку чи відповідний багатогранник. Ми підтримуємо постійну наявність стандартних деталей на складі для оперативного відвантаження, що дозволяє швидко повернути агрегат у роботу.

Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми розуміємо конструктивні відмінності техніки різних поколінь і допоможемо грамотно підібрати деталі з урахуванням конфігурації саме вашого підйомного механізму.
