Рукоятка ЗП 01.000.1.2 гальма переднього ходу

Рукоятка ЗП 01.000.1.2 гальма переднього ходу (фіксація курсу)

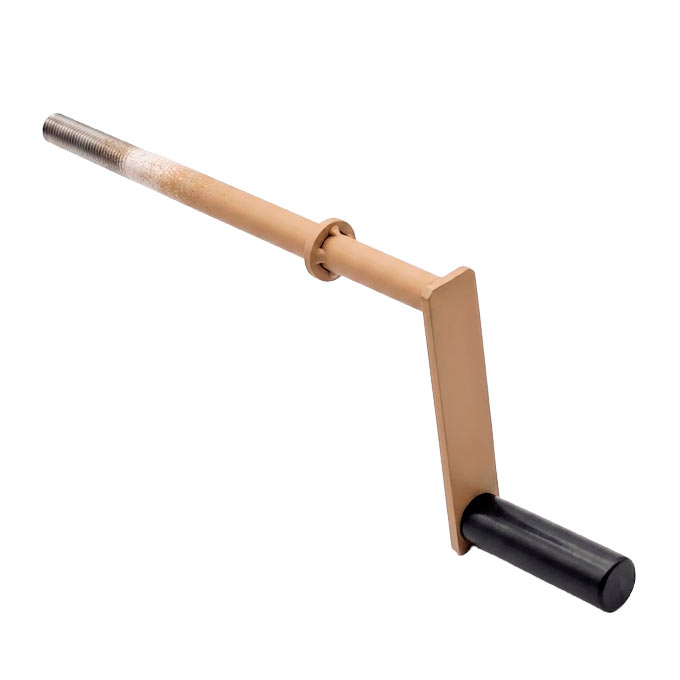

Рукоятка ЗП 01.000.1.2 є керівним елементом рами модернізованих зернометів серій ЗМ-60У, ЗМ-90У, ЗМ-120У та їх бункерних модифікацій ЗМБ виробництва Заводу Мороза. Вона монтується на основній рамі агрегату і працює в складі механізму стрічкового гальма передньої рульової стійки.

Основне інженерне призначення цієї деталі - фіксація заданого напрямку руху машини. Обертом саме цієї рукоятки можна досягти жорсткого блокування самовільного повороту колісної бази під впливом робочих вібрацій чи наїздів на нерівності току. Принцип роботи механізму заснований на системі гвинтової стяжки, подібної до стрічкового гальма тримера. Обертання рукоятки поступово натягує металеву стрічку гальма переднього ходу (ЗП 01.000.1.3), яка щільно охоплює сталевий обід (барабан), приварений до веденої рульової зірочки (ЗП 01.402). Таке конструктивне рішення дає змогу оператору плавно і безступінчасто фіксувати кермо під будь-яким необхідним кутом, а завдяки стрічковому затисканню ліквідуються паразитні люфти, характерні для класичної системи механічного зубчастого стопора на старих моделях машин.

Технічні характеристики та конструктивні особливості рукоятки ЗП 01.000.1.2

• Каталожний номер: ЗП 01.000.1.2
• Застосування: Зерномети ЗМ-60У, ЗМ-90У, ЗМ-120У та їх бункерні модифікації ЗМБ
• Призначення: Управління стрічковим гальмом для фіксації напрямку руху переднього ходу
• Тип механізму: Гвинтова стяжка
• Суміжні робочі елементи: Металева гальмівна стрічка (ЗП 01.000.1.3)

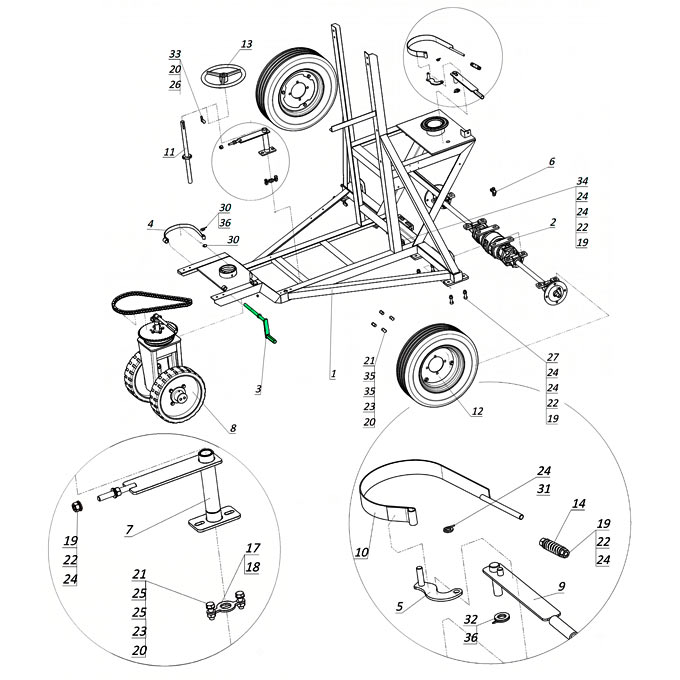

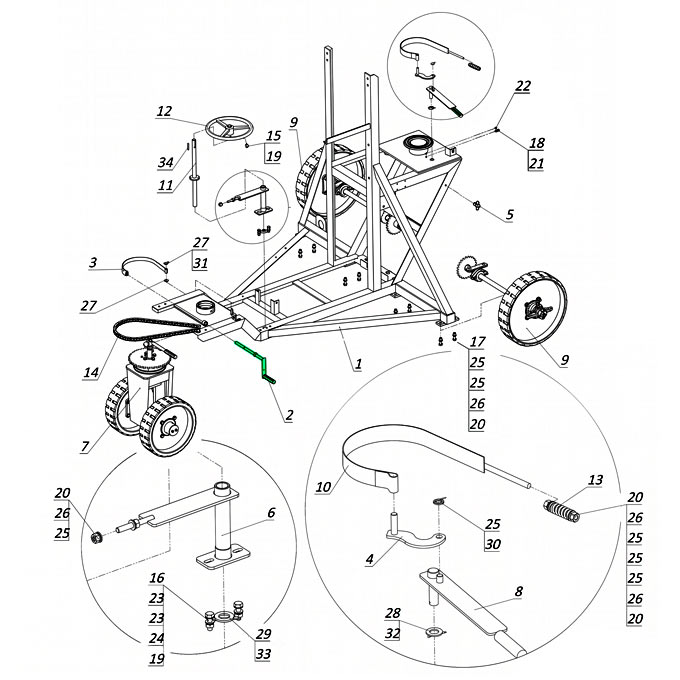

Конструктивно механізм управління гальмом складається з гвинтової рукоятки, яка взаємодіє з напрямним пальцем на рамі для стягування кінців металевої гальмівної стрічки. Під час обертання рукоятки різьбовий шток втягується, змушуючи конструкцію рівномірно та щільно затискати стрічку навколо гладкого сталевого барабана, що приварений до великої веденої рульової зірочки. Така гвинтова кінематика дозволяє оператору дозовано контролювати зусилля притискання, забезпечуючи жорстке утримання колісної бази в заданому положенні без ризику послаблення під час вібрацій.

Впровадження цієї системи дозволило ліквідувати вразливості та незручності, характерні для класичних зернометів минулих поколінь. На старих агрегатах блокування курсу здійснювалося за допомогою механічного фіксатора, який заходив безпосередньо між зуби малої ведучої вал-зірочки - цей архаїчний метод мав кілька інженерних недоліків. По-перше, жорсткий крок зубної передачі дозволяв фіксувати колеса лише у певних дискретних положеннях, обмежуючи точність налаштування, а по-друге, через малий діаметр деталі та коротке плече прикладання сили, на стопор діяли екстремальні концентровані навантаження від зворотних ударів коліс, що часто призводило до зрізання фіксатора або руйнування самих зубів. Крім того, виникали незручності в ергономіці - якщо стопор впирався в торець зуба, механізатору доводилося додатково ловити зазор, прокручуючи важкий штурвал.

Нова система з гвинтовою рукояткою та стрічковим гальмом розв'язує всі ці проблеми, гарантуючи плавну, безступінчасту фіксацію під будь-яким кутом. Завдяки перенесенню точки гальмування на велику зірочку, фізичні напруження розподіляються по значно більшому радіусу, що надійно захищає рульовий привід від пікових ударів та паразитних люфтів.

Супутні деталі механізму фіксації переднього ходу

Оскільки гвинтова рукоятка ЗП 01.000.1.2 є лише керуючим елементом, для повноцінної роботи системи блокування напрямку руху вона працює у зв'язці з кількома іншими деталями. До складу цього модернізованого вузла входять:

• Стрічка гальма переднього ходу ЗП 01.000.1.3
• Зірочка рульова ЗП 01.402
• Дрібні кріпильні елементи

Завдяки впровадженню цієї системи загальна архітектура рульового блокування стала набагато простішою та зрозумілішою для обслуговуючого персоналу. Інженерний принцип дії механізму є ідентичним до добре знайомої схеми стрічкового гальма, яка роками успішно застосовується на суміжному вузлі - механізмі повороту тримера зерномета. Також нова кінематика з гвинтовою рукояткою на порядок надійніша та ремонтопридатніша за класичний зубчастий стопор. Одним із найбільших «головних болів» старої системи фіксації малої зірочки була пружина стопора, яка розтягувалася, ламалась або просто губилася - а без цієї невеликої пружини старий фіксатор не міг утримувати кермо, і передня стійка ставала некерованою.

У новому механізмі цю хронічну проблему вирішено радикально - слабку ланку повністю ліквідовано. Жорстка гвинтова стяжка рукоятки ЗП 01.000.1.2 самостійно і надійно тримає задане положення завдяки природному самогальмуванню різьби. Системі більше не потрібні жодні зовнішні пружини для утримання натягу чи повернення механізму, що робить цей вузол максимально безвідмовним навіть у жорстких робочих умовах.

Купити рукоятку гальма переднього ходу ЗП 01.000.1.2 та вузол у зборі

Замовити гвинтову рукоятку ЗП 01.000.1.2 для вже наявної системи стрічкового гальма модернізованих зернометів серії ЗМ та ЗМБ можна безпосередньо на Заводі Мороза. Окрім самої ручки, ми виготовляємо та постачаємо всі необхідні супутні деталі вузла - гальмівні стрічки, рульові зірочки з робочим барабаном та елементи кріплення та фіксації.

Якщо ваш агрегат досі обладнаний застарілим зубчастим стопором, ви можете комплексно переобладнати механізм фіксації курсу на сучасний. Встановлення нової кінематики на класичну раму минулих років випуску вимагатиме певної адаптації - для правильної роботи гвинтової стяжки на старій рамі знадобиться наварити відповідну опорну плиту (монтажний майданчик). Ми готові укомплектувати ваше замовлення всіма необхідними компонентами для такого переходу. У випадках, коли ходова частина та металоконструкція рами вашого старого агрегату мають критичне зношення, втому металу та порушену геометрію, точкове переобладнання може бути нераціональним. Замість постійних ремонтів ми пропонуємо розглянути купівлю нового сучасного зерномета ЗМ-60У, ЗМ-90У або ЗМ-120У нашого виробництва, де зручна гвинтова фіксація рульового керування та безліч інших надійних інженерних рішень вже реалізовані із заводу.

Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми розуміємо конструктивні відмінності техніки різних поколінь і допоможемо підібрати як окрему рукоятку, так і правильний набір деталей для безпомилкового ремонту чи переобладнання вашого агрегату.
