Собачка ЗП 01.401 переднього ходу ЗМ-60У/90У/120У

Собачка ЗП 01.401 переднього ходу ЗМ-60У/90У/120У та ЗМБ

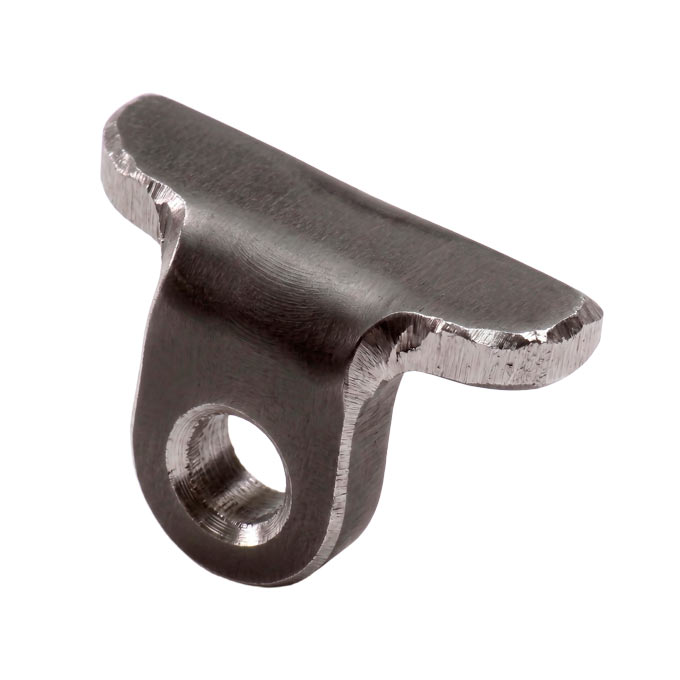

Собачка ЗП 01.401 - це рухомий фіксатор храпового механізму вузла під'йому (домкрату), який безпосередньо відповідає за передачу крутного моменту від приводної рукоятки (ЗП 01.060) до підйомного гвинта (ЗП 01.070) у системі модернізованого двоколісного переднього ходу сучасних зернометів серій ЗМ (ЗМ-60У, ЗМ-90У, ЗМ-120У) та ЗМБ (ЗМБ-90У, ЗМБ-120У), який також сумісний з класичними моделями ЗМ-60. У кінематичній схемі вузла підйому ця компактна деталь бере на себе основне контактне навантаження, трансформуючи фізичне зусилля механізатора на важелі в керований рух масивної передньої частини рами.

Працюючи в жорсткому зачепленні із зубчастим колесом (ромашкою Z-9) гвинта, собачка своєю точно вивіреною робочою гранню глибоко западає у впадини між зубами. Під час зворотно-поступальних рухів довгої рукоятки вона впевнено провертає силовий вал на заданий кут. Головною експлуатаційною особливістю цієї деталі є її перекидна конструкція - кріплення на осі дозволяє вільно перекидати фіксатор у протилежний бік, миттєво змінюючи напрямок дії всього храпового механізму. Це забезпечує зручне та безпечне регулювання кліренсу - в одному положенні собачка жорстко працює на підйом машини для переведення у транспортний стан, а після перекидання - на точне та плавне опускання скребкових живильників у робоче положення над поверхнею току.

Технічні характеристики собачки ЗП 01.401

• Каталожний номер: ЗП 01.401
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У + сумісність з класичними ЗМ
• Матеріал: Конструкційна вуглецева сталь (Сталь 40)
• Вага: 0,12 кг
• Кількість на один агрегат: 1 шт
• Країна виробництва: Україна

Собачка ЗП 01.401 - це по суті металевий фіксатор, розрахований на сприйняття точкових навантажень та передачу зусилля під час обертання підйомного гвинта. Деталь виготовляється зі Сталі 40, що забезпечує необхідний баланс твердості та пластичності - робоча грань не зминається від контакту з храповим колесом, а тіло фіксатора не прагне розколотися при ривках важеля. Окрему увагу під час підбору цієї запчастини варто звернути на геометрію механізму ручного привода вашого агрегату. За роки випуску зернометів різними підприємствами та після численних польових ремонтів з'явилося багато варіацій поворотних рукояток. Вони часто відрізняються специфічними вигинами профілю під ручкою, що змінює висоту кріплення та відстань від осі шарніра собачки до храпового колеса (ромашки). Через такі просторові розбіжності довжина самої собачки, необхідна для надійного зачеплення, може відрізнятися на різних машинах.

Завод Мороза випускає стандартизовану, універсальну версію собачки ЗП 01.401, розраховану на правильну кінематику заводського вузла. Проте, якщо ваш механізм підйому має нетипове виконання зі зміненими розмірами важелів чи «доопрацьованої» ромашки, встановлення лише одного нового фіксатора не гарантує правильного кута зачеплення з зубами ромашки. Для техніки з порушеною геометрією привода найбільш грамотним технічним рішенням є замовлення зібраного вузла - нової рукоятки в комплекті з собачкою та підйомним гвинтом ЗП 01.070. Для досягнення максимального ресурсу механізму цей комплект доцільно доповнити новою спеціальною гайкою ЗП 01.101 – саме такий підхід зніме проблему підгонки деталей і забезпечить надійну фіксацію висоти переднього ходу без проковзувань храповика.

Суміжні комплектуючі та вузли контакту, пов’язані з собачкою

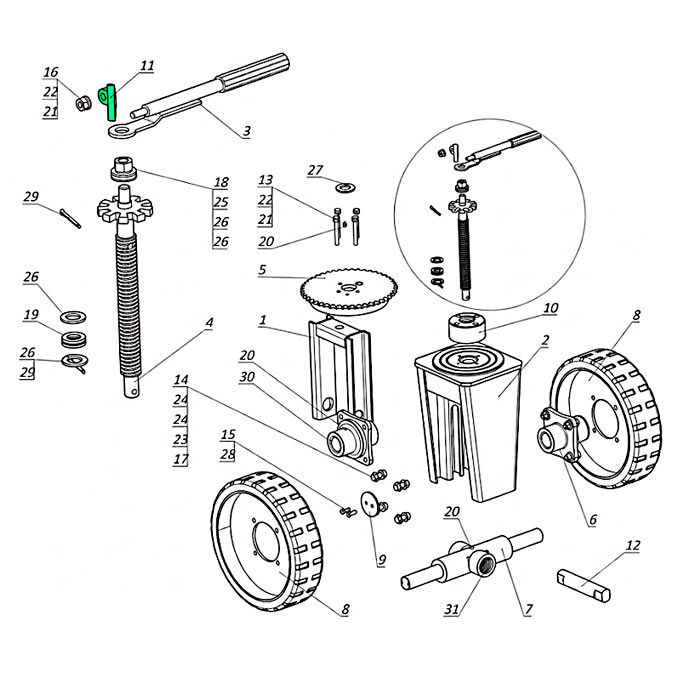

Собачка ЗП 01.401 є контактною ланкою єдиного кінематичного ланцюга храпового механізму, і згідно зі схемою модернізованого двоколісного ходу, її правильна робота та рівномірне зношення безпосередньо залежать від технічного стану наступних деталей:

• Гвинт ЗП 01.070
  Силовий вал, оснащений храповим колесом (ромашкою Z-9), з яким собачка входить у безпосереднє зубчасте зачеплення.
• Рукоятка ЗП 01.060
  Важіль ручного привода, що слугує геометричною базою для шарнірного кріплення фіксатора.
• Гайка спеціальна ЗП 01.101
  Опорний вузол різьбової пари, від стану якого залежить загальна стабільність обертання гвинта.
• Елементи фіксації
  Болти, стопорні шплінти та відповідні шайби.

На практиці, через роки експлуатації та використання неоригінальних деталей, механізми підйому на багатьох агрегатах втрачають первісну заводську кінематику. Деформовані осі кріплення на рукоятках, нетиповий знос або кустарне приварювання храпового колеса призводять до того, що стандартна собачка не западає у профіль на достатню глибину, що викликає вкрай дратівливу для механізаторів експлуатаційну проблему «холостого смикання» - коли під навантаженням масивної рами фіксатор проковзує по верхівках зубів, і важіль рухається без передачі крутного моменту на гвинт.

Якщо капітальна заміна всього підйомного вузла наразі неможлива, а стандартна собачка не забезпечує надійного зачеплення з вашою зношеною чи модифікованою ромашкою, виробничі потужності Заводу Мороза дозволяють виготовити адаптовані версії цієї деталі. Ми маємо змогу точково змінити кут нахилу робочої грані, загальну довжину тіла фіксатора, його форму, а також використати міцніші леговані сталі чи застосувати індивідуальні режими термічної обробки для максимального опору стиранню. Виготовлення таких нестандартних деталей здійснюється за вашими кресленнями, ескізами від руки або навіть за фотографіями з нанесеними базовими розмірами штангеля. Більше того, розуміючи інженерну складність підгонки кінематики «наосліп», ми надаємо можливість замовити одразу кілька експериментальних варіантів собачки з кроковою зміною кута чи довжини зуба. Це дозволить механізатору безпосередньо на майданчику току протестувати всі зразки під навантаженням, підібрати ідеальну конфігурацію для свого зношеного механізму і надійно усунути паразитне проковзування важеля, повернувши приводу жорстку фіксацію.

Купити собачку ЗП 01.401 як перший крок співпраці с Заводом Мороза

За понад 20 років безперервної роботи у сфері виробництва та модернізації сільгосптехніки Завод Мороза виробив власну виробничу філософію - у масивних агрегатах не буває другорядних чи незначних деталей. Наш підхід до справи базується на глибокому розумінні щоденних викликів аграріїв та постійному живому діалозі з інженерами і механізаторами безпосередньо в господарствах. Випуск запчастин на нашому підприємстві завжди супроводжується детальним вивченням зворотного зв'язку - коли на токах виникає масова проблема з проковзуванням храповика чи незручністю ручного налаштування, ми аналізуємо кінематику і пропонуємо технічно грамотне рішення. Співпраця з нами - це повноцінне інженерне партнерство, де наш багаторічний практичний досвід конвертується в надійність кожного вузла вашої машини.

На нашому підприємстві ви можете купити собачку ЗП 01.401 як у класичному серійному виконанні з конструкційної Сталі 40, так і замовити її адаптовані чи додатково термічно зміцнені (загартовані) версії. Залежно від стану вашого підйомного механізму, ми оперативно відвантажимо деталь окремо для швидкого обслуговування, у парі з новим храповим колесом Z-9 або ж у складі повністю зібраної поворотної рукоятки ЗП 01.060. Такий гнучкий підхід дозволить вам провести ремонт максимально раціонально та ефективно.

Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми досконало розбираємося в конструктивних відмінностях техніки різних поколінь та виробників. Наші фахівці допоможуть безпомилково підібрати деталі з урахуванням конфігурації саме вашого агрегату, щоб назавжди ліквідувати проблему холостого ходу важеля та забезпечити зерномету стабільну, безпечну і комфортну роботу на багато сезонів уперед.
