Ступиця/маточина ЗПТ 1007 коліс переднього ходу ЗМ-60У

Маточина ЗПТ 1007 коліс переднього ходу ЗМ-60У/90У/120У

Маточина (ступиця) ЗПТ 1007 є головним опорно-обертальним вузлом сучасного двоколісного переднього ходу агрегатів серії ЗМ нашого виробництва (ЗМ-60У/90У/120У). Незважаючи на те, що маркування литого чавунного корпусу може здатися механізаторам знайомим ще з часів експлуатації класичних одноколісних стійок, сучасна маточина має переосмислені та вдосконалені інженерні рішення. При цьому її зовнішні габарити та посадочні розміри залишилися незмінними, що гарантує абсолютну взаємозамінність із технікою попередніх випусків.

Головне завдання цієї деталі залишається незмінним - забезпечити вільне та плавне обертання обгумованого колеса - у конструкції нашого модернізованого переднього ходу цей процес відбувається на бокових цапфах осі ОВИ 01.023 і стосується одночасно двох коліс ЗПТ 1.6.2 (або СММ 01.090, залежно від модифікації). Маточина безперервно приймає на себе серйозні радіальні та осьові навантаження від ваги передньої частини машини, виступаючи надійною сполучною ланкою між віссю та колесом. Саме від цілісності та правильної роботи цієї деталі залежить легкість маневрування та стабільність масивного зерномета на майданчику току.

Конструктивні особливості маточини ЗПТ 1007

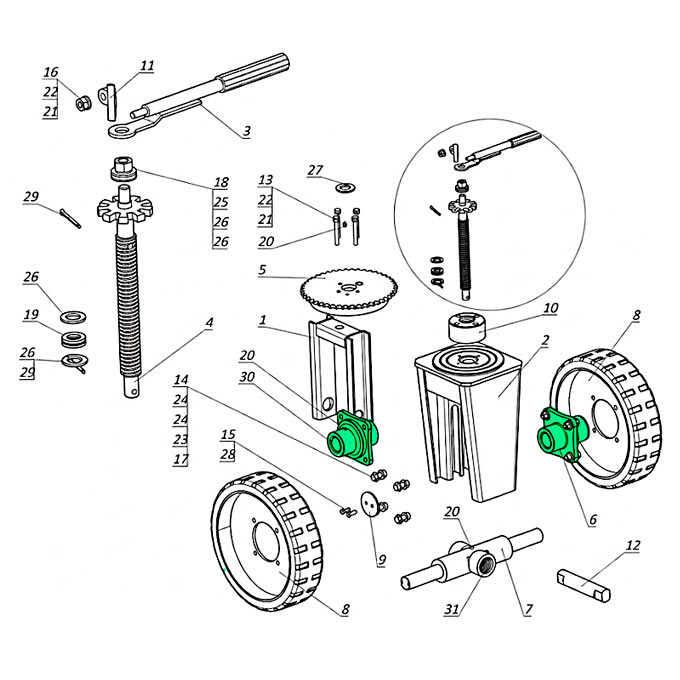

Маточина ЗПТ 1007 являє собою масивний чавунний виливок (опціонально, під індивідуальне замовлення для екстремальних умов експлуатації, можливе виготовлення зі сталі), де центральним елементом геометрії деталі є квадратний фланець із чотирма кріпильними отворами для фіксації диска обгумованого колеса. По обидва боки від фланця сформовані зовнішні циліндричні поверхні різних діаметрів, а у корпусі також передбачено спеціальний канал під прес-маслянку, що дозволяє проводити регулярне шприцювання внутрішнього простору мастилом без зняття колеса.

Головні конструктивні зміни торкнулися гладкого внутрішнього наскрізного отвору деталі, де замість застарілих роликових втулок, які швидко виходили з ладу через забруднення, сучасна збірка ЗПТ 1007 комплектується парою посилених металокерамічних втулок ковзання А 40х50х25. Металокераміка здатна витримувати значно вищі статичні та ударні навантаження, а також демонструє відмінну зносостійкість при роботі в абразивному середовищі току. Також змінилася і система захисту цього внутрішнього вузла - у старій конструкції зовнішній торець маточини закривався звичайною штампованою кришкою та шайбою, а у модернізованому двоколісному ході цю функцію виконує масивна спеціальна шайба ЗП 01.020.001. Вона встановлюється з торця і жорстко прикручується болтами безпосередньо до самої осі коліс ОВИ 01.023, виконуючи подвійну інженерну функцію - слугує надійним торцевим обмежувачем, який утримує втулки від осьового зміщення, а також працює як герметичний пильовик, що надійно захищає внутрішній простір маточини від потрапляння пилу та бруду.

Особливості ремонту маточини ЗПТ 1007 + заміна суміжних деталей

Під час дефектовки маточини ЗПТ 1007 ревізії підлягає контактна група суміжних деталей колісного вузла:

• Вісь коліс ОВИ 01.023
• Колесо обгумоване ЗПТ 1.6.2 (або СММ 01.090 в залежності від модифікації)
• Втулка металокерамічна А 40х50х25
• Шайба (торцева/захисна) ЗП 01.020.001
• Прес-маслянка М10х1
• Елементи кріплення (болти М8х25 для шайби, М12х40 для колеса)

Знос маточини найчастіше пов'язаний із порушенням режиму змащення або потраплянням абразиву всередину вузла. Якщо прес-маслянка забита або мастило подається нерегулярно, металокерамічні втулки А 40х50х25 починають працювати насухо, що призводить до їх швидкого стирання та появи радіального люфту. Наслідком такого люфту є хитання колеса з можливим поступовим злизування металу на посадкових цапфах осі ОВИ 01.023. Також важливим є перевірка стану торцевої шайби ЗП 01.020.001 - якщо болти її кріплення послаблюються, герметичність вузла порушується, і всередину може потраплити зерновий пил, який буде діяти як наждак. З боку зовнішніх навантажень варто слідкувати за станом обгумованих коліс - сильно зношена гума або деформовані диски створюють вібрацію, яка може спровокувати появу втомних тріщин на масивному чавунному фланці маточини.

Завдяки переходу на металокерамічні підшипники ковзання, сучасна маточина отримала значний запас експлуатаційної витривалості - цей вузол відмінно адаптований до статичних навантажень та агресивних умов току. Правильне технічне обслуговування повністю нівелює ризик передчасних поломок, а регулярне шприцювання через штатну маслянку, контроль затягування болтів та цілісності захисної торцевої шайби гарантують стабільну, плавну і довговічну роботу колісної бази агрегату.

Купити маточину ЗПТ 1007 + комплексні рішення від Заводу Мороза

Виробнича стратегія Заводу Мороза базується на постійному інженерному вдосконаленні деталей на основі реальної практики експлуатації сільгосптехніки. Модернізована маточина ЗПТ 1007 є чітким результатом такого підходу, де заміна вразливих роликових підшипників на витривалу металокераміку та впровадження надійної системи торцевого захисту дозволили створити вузол, який без проблем витримує високі статичні навантаження та жорсткий вплив абразивного зернового пилу. При цьому збереження базової геометрії чавунного корпусу забезпечує швидкий та безпроблемний ремонт техніки без додаткових конструктивних втручань.

Ми гарантуємо суворий контроль якості лиття, точну токарну обробку посадкових поверхонь та дотримання всіх допусків при запресовуванні втулок. На нашому підприємстві ви можете замовити як окрему маточину ЗПТ 1007, так і повністю укомплектований вузол у зборі з обгумованими колесами, віссю ОВИ 01.023 та ЗП 01.601, захисними шайбами ЗП 01.020.001 та всіма необхідними елементами кріплення. Обираючи комплектуючі від безпосереднього виробника, ви відновлюєте правильну кінематику ходової частини, покращуєте ходові якості агрегату та забезпечуєте стабільну, безвідмовну роботу вашого зерномета на багато років вперед.
