Втулка металокерамічна хрестовини центральна ЗМ 07.105 (25х32х45)

Втулка металокерамічна хрестовини центральна ЗМ 07.105 (25х32х45)

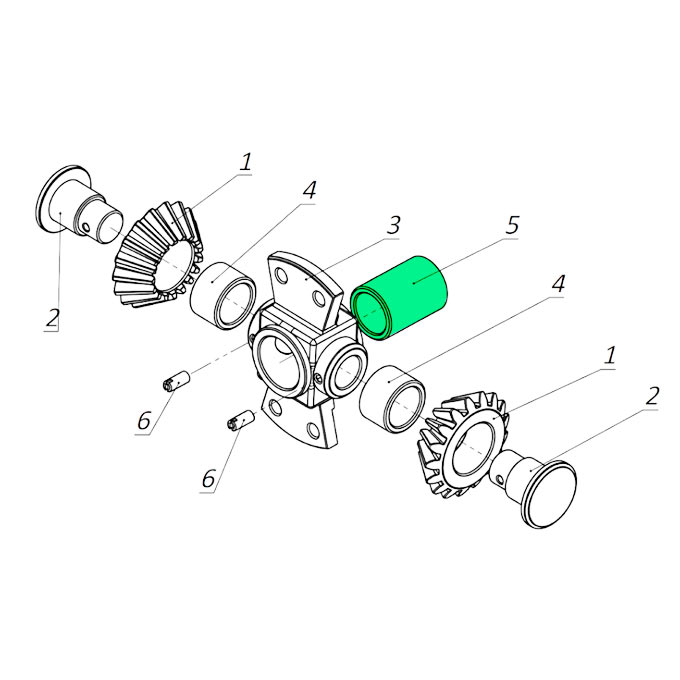

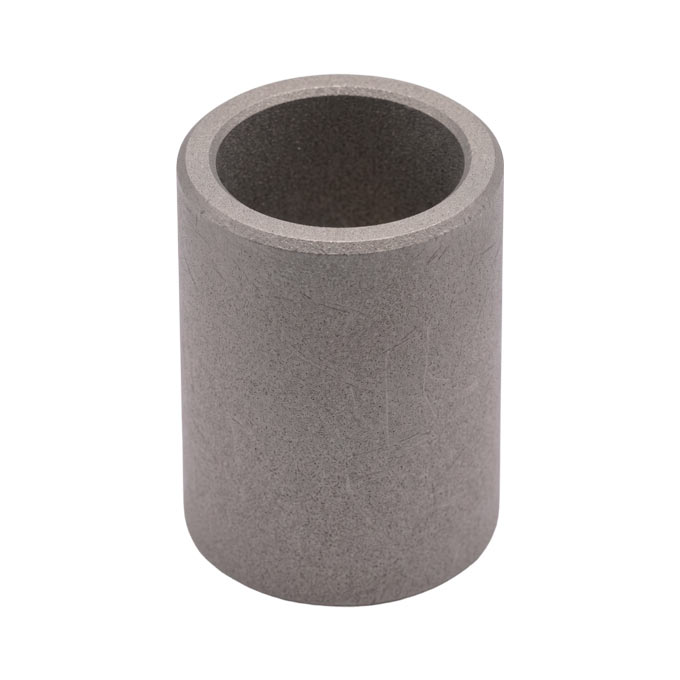

Втулка металокерамічна ЗМ 07.105 - це подовжена прохідна втулка підшипника ковзання, призначена для запресування в центральний циліндричний отвір корпуса хрестовини диференціала ЗП 07.609. Вона слугує головною опорною втулкою центральної осі, забезпечуючи точне центрування, вільне обертання та мінімальний коефіцієнт тертя при проходженні вала або півосьових елементів через серцевину диференціального механізму. Ця деталь має довжину 45 мм, що забезпечує повну площу контакту і дозволяє їй витримувати високі радіальні та консольні навантаження під час маневрування зерномета. У конструкції одного диференціального вузла встановлюється 1 центральна втулка ЗМ 07.105.

Технічні характеристики втулки ЗМ 07.105

• Каталожний номер - ЗМ 07.105
• Призначення - центральна підшипникова опора ковзання в корпусі хрестовини ЗП 07.609.
• Розміри (внутрішній Ø х зовнішній Ø х довжина): 25х32х45 мм.
• Матеріал - спечена антифрикційна металокераміка за ГОСТ 2795-2001 (на основі залізографітового порошкового сплаву).
• Властивості матеріалу - пориста мікроструктура з високою олієємністю та ефектом самозмащування.

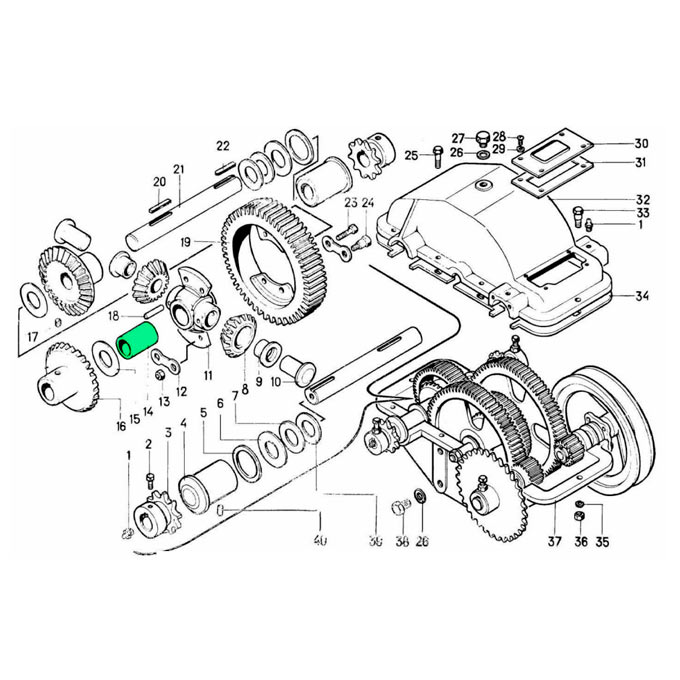

• Застосування - диференціали ходових мостів ЗМ120 06.100.000-05 (ЗМ-120У), двошвидкісні редуктори самоходу з диференціалом ЗП 07.100.000 (ЗМ-60У / 90У), а також класичні редуктори ЗП 07.000 (ЗМ-60).
• Спрягаємі деталі - посадкова розточка корпуса хрестовини ЗП 07.609 (Ø32 мм) та центральний вал / осьовий елемент (Ø25 мм).
• Кількість у вузлі - 1 шт.
• Країна виробництва - Україна

Завдяки використанню пористої металокераміки втулка поглинає рідке мастило з масляного барабана чи корпуса редуктора та рівномірно подає її в зону тертя. Це виключає сухе тертя, запобігає появі задирів на загартованій поверхні валів та забезпечує більш тиху, легку та плавну роботу конічної групи.

Конструктивні особливості та еволюція вузла диференціалів зернометів

У старих модифікаціях редукторів самоходу замість спеченої металокераміки часто застосовувалися суцільні чавунні або бронзові втулки. Вони вимагали постійної наявності мастила, а при найменшому голодуванні швидко перегрівалися, спричиняючи припалювання та знос поверхонь. Застосування 45-міліметрової металокерамічної втулки сучасної конфігурації кардинально підвищило надійність центральної опори. Збільшена довжина рівномірно розподіляє тиск уздовж робочої шийки, запобігаючи перекосу та захищаючи весь хрестовинний вузол від передчасного розбивання посадкувального отвору.

Рекомендації з дефектовки та заміни, пов’язані з втулкою ЗМ 07.105

При капітальному ремонті диференціала чи перебірці хрестовини стан центральної втулки перевіряють разом із бічними втулками сателітів. Ознаки зносу центральної втулки ЗМ 07.105, що вимагають заміни:

• Поява радіального люфту (кочення) вала у центральному отворі хрестовини
• Еліпсність (виробітка отвору в один бік від постійного напрямку навантаження)
• Сколи, тріщини або викришення металокерамічного шару по торцях втулки через роботу з брудним мастилом чи металевою стружкою

Якщо при розбиранні виявляється, що зношено не лише втулку, а й посадкові отвори корпуса хрестовини чи пальці, найвигіднішим і найшвидшим рішенням буде встановлення хрестовини в зборі ЗП 07.110.000. У такому випадку ви отримуєте повністю відрегульований заводський вузол із вже запресованими металокерамічними втулками (1 центральною ЗМ 07.105 та 2 сателітними ЗМ 07.105-01).

Купити втулку металокерамічну ЗМ 07.105 від Заводу Мороза

Замовляючи металокерамічні втулки ЗМ 07.105 безпосередньо на Заводі Мороза, ви отримуєте оригінальні деталі з точним дотриманням геометрії та високими антифрикційними властивостями, які наші фахівці щодня встановлюють при збиранні ходових систем власної агротехніки. Ми на практиці вивчили всі тонкощі та нюанси роботи цих підшипників ковзання у реальних польових умовах, тому досконало розуміємося на цьому питанні й завжди готові допомогти з точним підбором комплектуючих.

Потрібна консультація з дефектовки диференціала чи перевірки розмірів супутніх деталей? Телефонуйте нашим інженерам або залишайте заявку на сайті - ми підкажемо правильне рішення та швидко відправимо потрібні запчастини Новою поштою безпосередньо зі складу нашого заводу!
