Підйомний вузол ходу переднього у зборі (ЗМ-60/90/120У)

Підйомний вузол ходу переднього у зборі зернометів Заводу Мороза

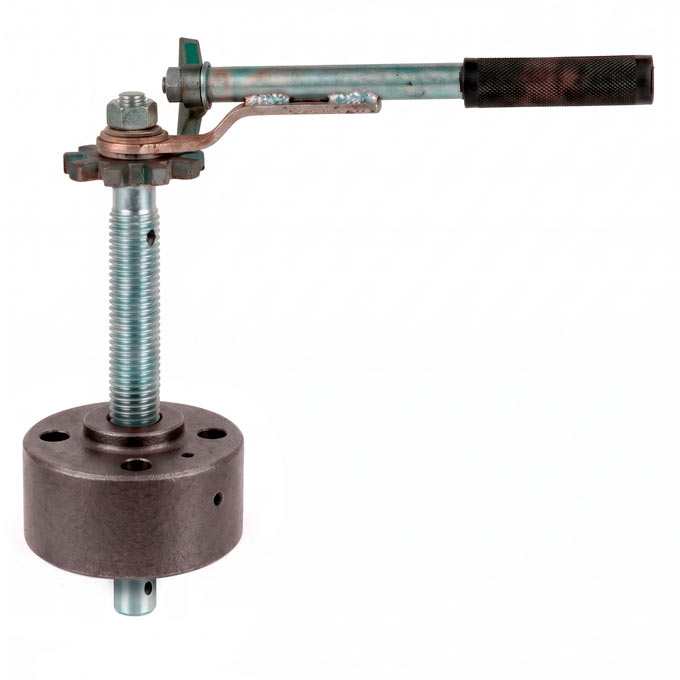

Підйомний вузол переднього ходу у зборі - це готовий до встановлення комплект деталей, який забезпечує роботу механізму регулювання висоти на наших сучасних зернометах серії ЗМ (ЗМ-60У, ЗМ-90У, ЗМ-120У) та ЗМБ (ЗМБ-90У, ЗМБ-120У). Цей блок об'єднує всі рухомі та силові елементи привода - масивний гвинт підйому з храповим колесом (ромашкою), спеціальну опорну гайку, а також рукоятку зі встановленою собачкою. Формат постачання єдиним вузлом без напрямних вилок є раціональним рішенням для ремонту, коли металоконструкції стійок залишаються неушкодженими, але зношена кінематика та різьбова пара потребують повної заміни.

Вузол для машин нового покоління отримав конструктивні покращення, розраховані на вищі навантаження та триваліший термін експлуатації. Для полегшення процесу налаштування висоти передньої частини масивного агрегату використовується видовжена пряма рукоятка, яка діє як ефективніший важіль і потребує менших фізичних зусиль від оператора. Опорна спеціальна гайка має дещо змінену геометрію - вона вважається взаємозамінною з деталями попередніх поколінь, проте при її монтажі на зерномети сторонніх виробників чи саморобні машини варто враховувати можливі розбіжності у розташуванні кріпильних отворів на майданчику вилки. Встановлення деталей заводською збіркою гарантує правильне сполучення нової трапецеїдальної різьби та чітку роботу храпового механізму (ромашки та собачки) одразу після монтажу.

Технічні характеристики підйомного вузла у зборі (без вилок)

Склад збірки: Гвинт ЗП 01.070 (з ромашкою), гайка ЗП 01.101, рукоятка ЗП 01.060, собачка ЗП 01.401
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У
• Тип механізму: Гвинтовий із храповим фіксатором
• Профіль робочої різьби: Трапецеїдальний
• Особливості привода: Пряма подовжена рукоятка
• Кількість на один агрегат: 1 комплект
• Країна виробництва: Україна

Основою надійної роботи цього механізму є точне припасування деталей ще на етапі заводського збирання. Масивний гвинт (ЗП 01.070) та опорна спеціальна гайка (ЗП 01.101) утворюють робочу пару з трапецеїдальною різьбою, яка приймає на себе основне осьове навантаження від ваги передньої частини рами. Спільне встановлення цих нових деталей виключає ризик підклинювання, що часто трапляється при спробах поєднати зношений старий гвинт із новою гайкою. Всі компоненти вузла для техніки нового покоління виготовлені з урахуванням підвищених навантажень, що забезпечує їхню довготривалу роботу без деформацій.

Для оптимізації робочого процесу та зменшення фізичної втоми оператора, механізм комплектується довгою прямою рукояткою (ЗП 01.060). Завдяки зміненій геометрії вона працює як збільшений важіль, що дозволяє легше долати опір масивного агрегату під час регулювання висоти живильників. Храповий вузол із запобіжною собачкою (ЗП 01.401) вже змонтований та налаштований для правильного зачеплення із зубцями ромашки.

Опорна гайка у цій збірці має оновлену, більш витривалу конфігурацію. Вона залишається взаємозамінною зі стандартними вилками зернометів попередніх серій. Проте, у разі встановлення цього комплекту на машини сторонніх виробників або агрегати після нетипових гаражних ремонтів, необхідно перевіряти координати кріпильних отворів на верхньому майданчику вилки, оскільки вони можуть не збігатися і потребуватимуть незначного доопрацювання під час монтажу.

Комплектуючі до підйомного вузла (без вилок)

Підйомний вузол є головним механізмом для налаштування робочих органів зерномета, тому ми зробили його конструкцію максимально ремонтопридатною. Усі компоненти розраховані на довгу роботу під навантаженням, а їх підбір спрощено завдяки використанню стандартних супутніх елементів. Ви можете замовити як готову збірку, так і окремі або супутні деталі для відновлення вузла:

• Гвинт підйому ЗП 01.070
• Спеціальна гайка ЗП 01.101
• Рукоятка привода ЗП 01.060
• Собачка храпового механізму ЗП 01.401
• Пружина собачки, штифти, болти та стопорні шайби

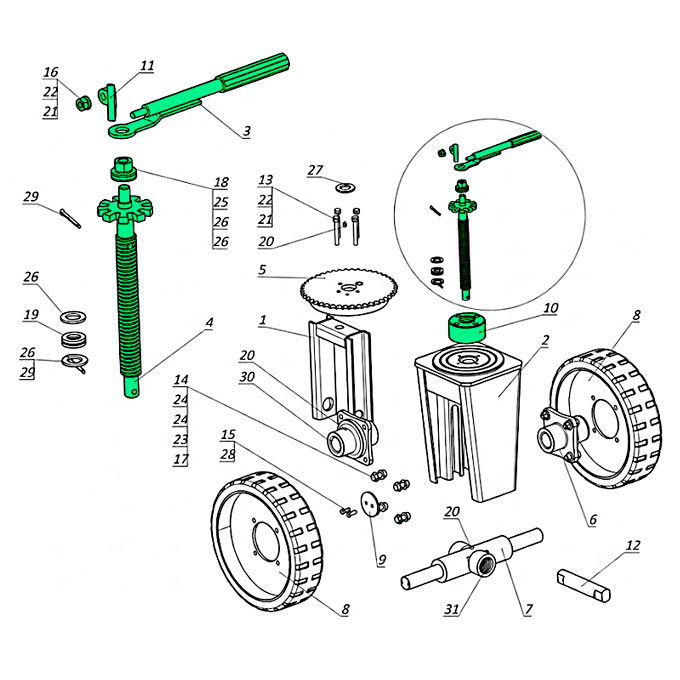

• Упорні підшипники та інші дрібні елементи згідно зі схемою

Ми постійно вдосконалюємо вузли для забезпечення стабільної роботи в інтенсивному режимі. Наприклад, рукоятка привода в сучасній комплектації виконана прямою та видовженою - це збільшує важіль і дозволяє механізатору прикладати менше зусиль при зміні висоти рами. Для опорної гайки ми пропонуємо вибір матеріалів - стандартне чавунне виконання для плавного ковзання або сталеву модифікацію, яка краще витримує ударні навантаження на нерівних майданчиках. З огляду на різноманітність зернометів, які перебувають в експлуатації, вузол спроєктовано з урахуванням універсальності. Хоча наша гайка є взаємозамінною зі стандартними деталями, при монтажі на техніку інших виробників і поколінь у разі розбіжностей конструкція дозволяє адаптувати кріплення без складних переробок. Ми також відмовилися від зайвих деталей там, де це можливо, тому обслуговування механізму (зокрема змащення) не потребує зупинки агрегату на тривалий час.

Купити підйомний вузол ходу переднього зернометів Заводу Мороза

Замовити підйомний вузол у зборі для зернометів серії ЗМ та ЗМБ нашого виробництва можна безпосередньо на Заводі Мороза. Ми підтримуємо постійний запас готових до монтажу комплектів, що дозволяє уникнути вимушених простоїв техніки, що особливо важливо у розпал сезону на току. Постачання вузла у вигляді заводської збірки позбавляє необхідності самостійно виконувати зварювальні роботи чи центрувати деталі, тому ви зможете повернути агрегат до роботи в найкоротші терміни.

Виробнича стратегія нашого заводу полягає в цілеспрямованому вдосконаленні вузлів на основі реальної експлуатаційної практики. Ми враховуємо всі конструктивні нюанси техніки різних поколінь, що дозволяє нам пропонувати рішення, які розв'язують конкретні проблеми механізаторів. Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми досконало знаємо конструкцію цих та інших вузлів всіх можливих зернометів, що зустрічаються в Україні, а також з радістю допоможемо підібрати ті деталі, які підійдуть саме вашій машині.
