Вісь ЗП 01.601 ходу переднього ЗМ-60У/90У/120У

Вісь ЗП 01.601 переднього ходу ЗМ-60У/90У/120У

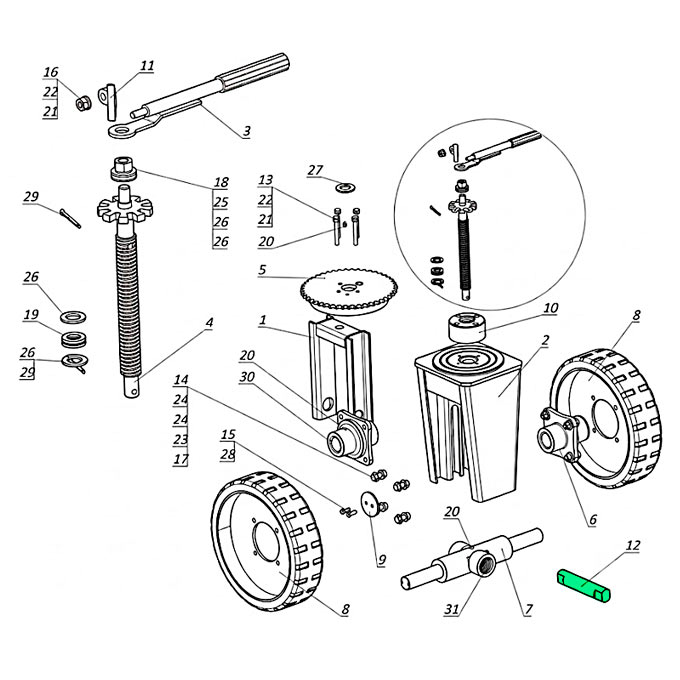

Вісь ЗП 01.601.000 є центральним з'єднувальним елементом у кінематичній схемі модернізованого двоколісного переднього ходу зернометів ЗМ-60У/90У/120У. У процесі модернізації агрегатів ця деталь змінила своє початкове інженерне призначення - якщо в класичних одноколісних моделях попередніх поколінь вона слугувала безпосередньою віссю для єдиного колеса, то у сучасній посиленій конструкції вона виконує функцію головного маятникового шарніра. Вісь рухомо з'єднує внутрішню вилку ЗП 01.040 із масивною віссю коліс ОВИ 01.023 - і саме завдяки осі ЗП 01.601 реалізується балансирний механізм ходової частини. Цей вузол дозволяє всій двоколісній базі вільно похитуватися в поперечній площині, рівномірно розподіляти статичне навантаження від рами та м'яко адаптуватися до нерівностей майданчика току під час пересування важкої машини.

Конструктивні особливості осі ЗП 01.601

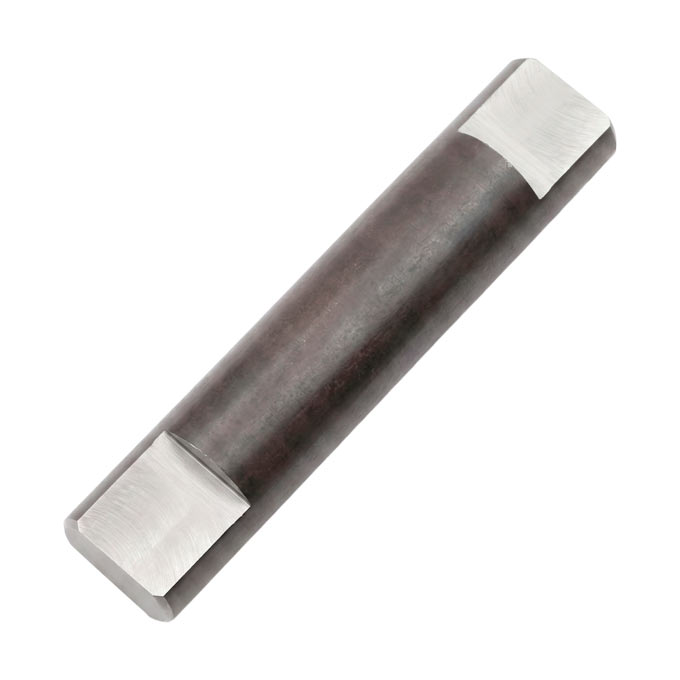

Конструктивно вісь ЗП 01.601 являє собою ступінчастий циліндричний вал із симетричними посадковими виточками на обох кінцях. Матеріалом для її виготовлення є якісна конструкційна вуглецева сталь марки 45 (Сталь 45) - використання цього металу забезпечує високу міцність деталі на згин та відмінну стійкість до контактного зносу. Для господарств із підвищеним навантаженням на техніку, під індивідуальне замовлення можливе виготовлення посиленої версії осі з легованої хромистої сталі та відповідним загартовуванням, що забезпечує максимальний опір зносу та ударним деформаціям.

Базові геометричні параметри осі ЗП 01.601 суворо регламентовані кресленнями -загальна довжина вала становить 180 мм, діаметр масивної центральної частини - 40 мм, а діаметр бокових посадкових цапф (виточок) дорівнює 30 мм.

Ключовою конструктивною відмінністю сучасної осі є її структурна монолітність, що стала результатом еволюції ходової частини. У класичному одноколісному ході ЗП 01.020 ця деталь слугувала безпосередньою віссю колеса і мала вертикальні наскрізні отвори - крізь них проходили спеціальні болти ЗП 01.602, які фіксували пружини ЗП 01.603. Проте тривалий досвід експлуатації показав, що пружинна підвіска в умовах току має суттєві недоліки - вона провокувала нестабільність, розгойдування рами та була схильна до частих поломок. Через це багато механізаторів самостійно відмовлялися від неї, жорстко блокуючи хід - так поширилися осі ЗП 01.601 без цих отворів. Враховуючи цей досвід, у нашому модернізованому двоколісному ході використовується саме ця, суцільна конструкція осі ЗП 01.601. Сучасна деталь випускається без поперечних отворів під болти, а відсутність цих концентраторів напруги кардинально підвищила загальну жорсткість вала та його опір до деформації. Тепер гладка центральна частина (Ø 40 мм) виступає надійною опорною шийкою для маятникового обертання масивної осі коліс ОВИ 01.023 та проходить крізь базові круглі отвори внутрішньої вилки ЗП 01.040, а бокові виточки (Ø 30 мм) заводяться у вертикальні поздовжні пази масивної зовнішньої вилки ЗП 01.050 - ці завужені кінці виконують роль напрямних, які ковзають вгору-вниз по пазах під час підйому чи опускання переднього ходу гвинтовим механізмом, надійно утримуючи всю колісну базу від прокручування всередині стійки.

Особливості ремонту та заміни осі ЗП 01.601 + суміжні деталі

Під час дефектовки або ремонту маятникового механізму переднього ходу, разом із віссю ЗП 01.601 обов'язковій ревізії підлягають наступні суміжні вузли:

• Вісь коліс ОВИ 01.023
• Вилка внутрішня ЗП 01.040
• Вилка зовнішня ЗП 01.050
• Підшипники І-НК 405032 (центрального шарніра)

Знос у цьому центральному вузлі має чітку механічну послідовність - шайчастіше першопричиною стає нестача змащення у підшипниках центрального шарніра, що забезпечує маятниковий рух осі коліс ОВИ 01.023 навколо центрального вала. Руйнування роликів підшипника призводить до прямого тертя металу, внаслідок чого на гладкій шийці осі ЗП 01.601утворюється глибока виробітка, а базові посадкові отвори у внутрішній вилці ЗП 01.040 поступово розбиваються у формі еліпса. Додатково варто контролювати стан бокових виточок осі - якщо вертикальні поздовжні пази зовнішньої вилки ЗП 01.050 працюють насухо і постійно забиті пилом, завужені кінці осі можуть стиратися під час регулярного підйому чи опускання переднього ходу.

Попри ці класичні експлуатаційні сценарії, важливо розуміти, що модернізована конструкція монолітної осі ЗП 01.601 створена саме для мінімізації таких проблем. Відмова від послаблюючих наскрізних отворів під болти та перехід на суцільний посилений профіль наділяють деталь величезним запасом міцності, повністю виключаючи ризик її раптового зламу. При дотриманні базових правил технічного обслуговування - насамперед регулярного шприцювання шарніра мастилом через передбачені прес-маслянки - цей вузол демонструє виняткову живучість. Посилена інженерна геометрія гарантує, що маятниковий механізм вашого агрегату працюватиме стабільно, витримуючи екстремальні навантаження протягом багатьох інтенсивних робочих сезонів.

Купити вісь ЗП 01.601 на двоколісний передній хід від Заводу Мороза

Завод Мороза поєднує серійний випуск техніки та запчастин із глибоким конструкторським вдосконаленням агрегатів, спираючись на багаторічний досвід їх використання на току. Модернізований двоколісний передній хід є одним із найуспішніших результатів такої роботи, аналізуючи багаторічні відгуки механізаторів щодо нестабільності базової одноколісної стійки та регулярних поломок пружинної підвіски, наші конструктори розробили кардинально нову, посилену маятникову систему.

При цьому було реалізовано вкрай раціональне та інженерно красиве рішення - перевірену часом вісь ЗП 01.601 вдало переосмислили та задіяли в абсолютно новій ролі. Деталь, яка в попередніх поколіннях машин слугувала звичайною віссю для єдиного колеса, була позбавлена концентраторів напруги і перетворена на надміцний центральний шарнір - тепер вона надійно утримує на собі весь масивний балансирний міст ОВИ 01.023. Завдяки цій модернізації важкі зерномети отримали безпрецедентну стійкість, здатність м'яко долати нерівності майданчика та ідеально розподіляти вагу. Широка позитивна практика господарств по всій країні підтверджує - перехід на двоколісну базу повністю ліквідує проблему бокового крену та ризики завалювання агрегату під час роботи чи маневрування.

Ми гарантуємо суворе дотримання технологій обробки металу, точну геометрію посадкових місць та використання виключно якісних конструкційних сталей. На нашому підприємстві ви можете придбати як посилену вісь ЗП 01.601 для поточного обслуговування, так і замовити повністю укомплектований вузол двоколісного переднього ходу для капітальної модернізації вашого агрегату. Звертайтеся до технічного відділу Заводу Мороза - замовляйте оригінальні або конструктивно вдосконалені деталі від безпосереднього виробника, щоб забезпечити стабільну та безперебійну роботу вашої техніки на багато років вперед.
