Маточина колеса кулачкова ЗМ 01.180 (модернізована)

Cтупиця (маточина) колеса кулачкова ЗМ 01.180 (модернізована)

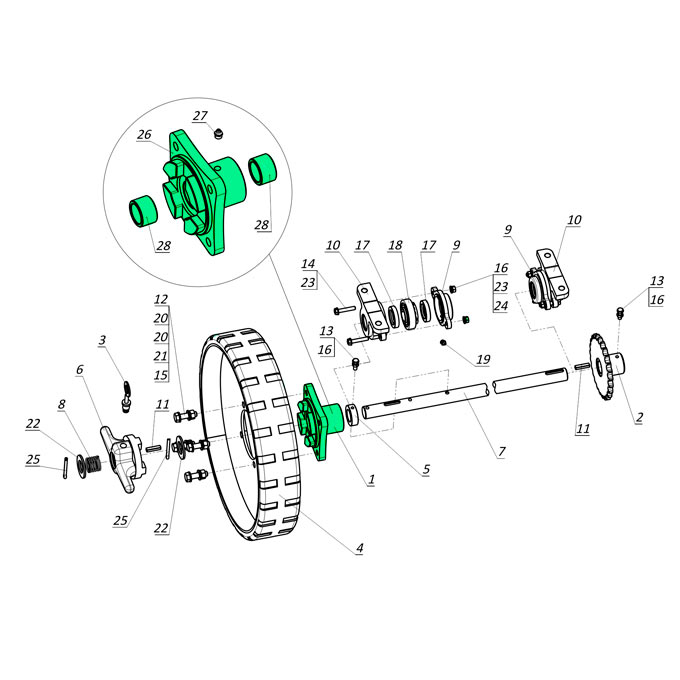

Cтупиця/маточина колеса кулачкова ЗМ 01.180 (модернізована версія) - це ключовий опорно-привідний елемент механізму заднього ходу ЗП 01.220, який слугує головною сполучною ланкою між ведучим ходовим колесом та силовими приводними півосями сучасних високоефективних зернометів серій ЗМ-60У, ЗМ-90У та інших їх аналогів.

Вузол розроблено з урахуванням суворих вимог до підвищення вантажопідйомності та загального ресурсу ходової частини. Деталь монтується на симетричні сталеві півосі вала ЗП 01.625 і приймає на свій масивний фланець повне статичне навантаження від ваги задньої частини рами зернометача, а також динамічні удари під час його переміщення по нерівних майданчиках току чи асфальту складів.

У робочому режимі маточина ЗМ 01.180 працює в зчепленні з рухомою напівмуфтою ЗП 01.102, транслюючи обертовий момент від ланцюгового приводу редуктора самоходу на колесо агрегату. При буксируванні або ручному перекачуванні машини зачеплення розмикається, і маточина плавно обертається на внутрішніх металокерамічних підшипниках ковзання навколо нерухомої осі, що повністю усуває опір трансмісії та оберігає внутрішні шестерні редуктора від зносу.

Технічні характеристики модернізованої маточини ЗМ 01.180

• Каталожний номер - ЗМ 01.180 (у зборі - варіант 2) / ЗМ 01.180.001 (голий чавунний виливок)
• Застосування - сучасні зерномети ЗМ-60У, ЗМ-90У, а також як комплект капітальної симетричної модернізації заднього ходу класичних машин серій ЗМ-60 та ЗМ-60А.
• Тип деталі - опорно-привідна кулачкова маточина ведучого колеса.
• Матеріал виготовлення - високоміцний сірий чавун марки СЧ 20 (ДСТУ/ГОСТ 1412).
• Конструктивне кріплення колісного диска - посилений квадратний фланець із 4 отворами під кріпильні болти М12 із кроком різьби під стандартні колеса ЗПТ 1.6.2 (400 мм) або великі колеса 500 мм (від ОВС-25).
• Внутрішні підшипники ковзання - дві пористі металокерамічні втулки розміром 30х40х25 мм (ГОСТ 2795-2001).
• Система мащення вузла ковзання - інтегрований різьбовий отвір безпосередньо на корпусі шийки під встановлення прямої прес-маслянки М10х1 (ГОСТ 19853-74).
• Кількість на один симетричний міст заднього ходу - 2 шт. (по одній маточині на ліву та праву приводні півосі).

Конструктивні зміни та інженерні вдосконалення маточини зерномета

Модернізована версія маточини ЗМ 01.180 зазнала ряду доробок, спрямованих на спрощення обслуговування техніки та запобігання поширеним поломкам ходової частини, які раніше виникали на старих асиметричних осях:

1. Інтегрований посадковий буртик (центрувальний пояс колеса)

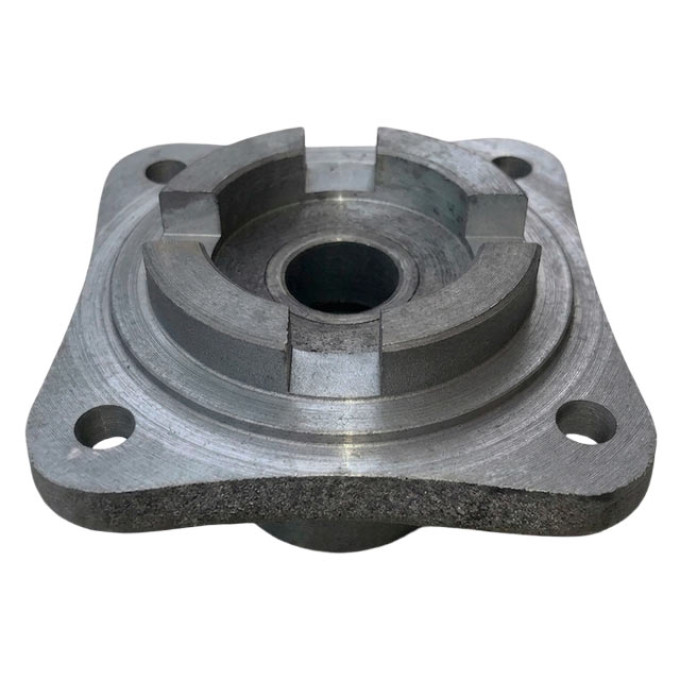

Головною відмінністю сучасної маточини є наявність спеціального кругового виступу (буртика) в центрі квадратного фланця. На застарілих моделях ходових маточин фланець був абсолютно плоским, і колісний диск фактично тримався та центрувався винятково за рахунок чотирьох болтів М12, що часто призводило до того, що за найменшого послаблення затяжки гайок під час тряски кріпильні отвори на диску розбивалися в еліпс, виникало торцеве биття і колесо починало виляти. Новий центрувальний буртик на маточині ЗМ 01.180 щільно заходить у центральний отвір диска колеса, забираючи на себе основні радіальні навантаження та зрізаючі зусилля, що гарантує ідеальну співвісність колісної бази і розвантажує кріпильні болти.

2. Подовжена шийка та перехід на втулки довжиною 25 мм

Для забезпечення стабільної роботи під вагою модернізованих важчих машин (які у нашому випадку комплектуються великими 500-мм колесами для підвищеної прохідності), інженери збільшили загальну довжину маточини. Тепер замість класичних втулок довжиною 20 мм (НЕН 400003), всередину маточини запресовуються дві посилені металокерамічні втулки розміром 30х40х25 мм. Збільшення ширини підшипника ковзання на 25% дозволило суттєво розширити площу контакту з валом, що знизило питомий тиск у зоні тертя, мінімізувало радіальний люфт і значно подовжило ресурс роботи колісного вузла навіть при інтенсивному буксируванні агрегату на великі відстані.

3. Ефективне пряме змащування без зайвого демонтажу

На практиці часто доводилося повністю розбирати ходову частину й знімати колісні диски, змащувати та переконуватися, що консистентне мастило дійсно дісталося внутрішніх елементів ковзання. У модернізованій маточині ЗМ 01.180 цей процес максимально спрощено та доведено до ладу - консистентна олива (солідол або літол) легко нагнітається звичайним шприцом через штатну прес-маслянку безпосередньо у внутрішню порожнину між 25-міліметровими втулками. Мастило заповнює внутрішню камеру і рівномірно просочує пористу структуру металокераміки прямо на робочому місці, що дозволяє проводити швидкий регулярний догляд за віссю під час гарячого сезону без жодного демонтажу дисків чи розбирання півосей.

4. Оптимальна геометрія кулачків та повна зворотна сумісність

Торцеві зубці-кулачки маточини мають точний, геометрично вивірений профіль, який виключає люфти при передачі крутного моменту. Незважаючи на вдосконалену форму виливка, конструктори зберегли повну взаємозамінність елементів - нова маточина ЗМ 01.180 без проблем входить у жорстке зачеплення з класичними напівмуфтами ЗП 01.102 попередніх років випуску, що дозволяє легко використовувати її як для капітального ремонту нових зернометів, так і для модернізації старих моделей ЗМ-60 та ЗМ-60А.

Поради щодо встановлення та технічного догляду за маточиною

Для безвідмовної експлуатації оновленого вузла фахівці нашого заводу рекомендують дотримуватися базових правил монтажу та догляду.

За замовчуванням модернізована маточина ЗМ 01.180 постачається вже в повному робочому зборі - з професійно запресованими на нашому заводському гідравлічному пресі металокерамічними втулками 30х40х25 мм. Це найбільш правильне рішення, яке гарантує ідеальну посадку підшипників ковзання без перекосів і повністю знімає з вас турботи щодо збирання вузла. Проте, якщо у вас у господарстві вже є власні нові втулки і ви бажаєте придбати лише «голий» чавунний виливок маточини, ми без проблем відвантажимо деталь без них. У такому разі важливо пам'ятати, що пориста металокераміка є порівняно крихким матеріалом і дуже чутлива до різких ударів, і при самостійному встановленні втулок категорично заборонено забивати їх у маточину молотком - це неминуче призведе до розкришування країв або завальцювання. Монтаж вимагає винятково плавного й акуратного запресовування за допомогою гвинтового або гідравлічного преса, з попереднім очищенням посадкового гнізда та нанесенням тонкого шару оливи. Також консистентне мастило слід подавати через прес-маслянку маточини регулярно - перед початком сезону та після його завершення, що убезпечить пористу структуру від пересихання під впливом спеки та захистить вал від стирання. Хоч наявність центрувального буртику на фланці допомагає колесу сидіти щільно, проте контроль затяжки чотирьох колісних болтів М12 залишається обов’язковим - рівномірне перехресне затягування болтів виключає будь які перекоси диска.

Купити модернізовану маточину ЗМ 01.180 від Заводу Мороза

Завод Мороза - це виробництво повного циклу. Ми самостійно здійснюємо вилив чавунних деталей марки СЧ 20 у власних ливарних цехах та проводимо їхню фінішну механічну обробку на сучасних токарно-фрезерних верстатах з ЧПК. Купуючи маточину ЗМ 01.180 безпосередньо у нас, ви гарантовано отримуєте деталь із бездоганною геометрією центрувального буртика, точним різьбовим отвором під маслянку та ідеально відфрезерованими робочими кулачками.

Штатно ми постачаємо цю маточину в повному готовому зборі - з уже професійно запресованими металокерамічними втулками довжиною 25 мм та встановленою прес-маслянкою, що дозволяє одразу перейти до монтажу без зайвих підготовчих робіт. Проте, за вашим індивідуальним запитом, ми готові відвантажити маточину й у вигляді «голого» чавунного виливка без втулок під самостійне складання.

Зв’яжіться з нашими менеджерами для безкоштовної технічної консультації! Ми допоможемо перевірити сумісність деталей саме з вашою модифікацією техніки, укомплектуємо замовлення необхідними супутніми деталями (кріпленнями, пружинами, кільцем чи напівмуфтою) та організуємо швидку доставку, щоб ваш зерномет працював бездоганно і без жодних простоїв.
