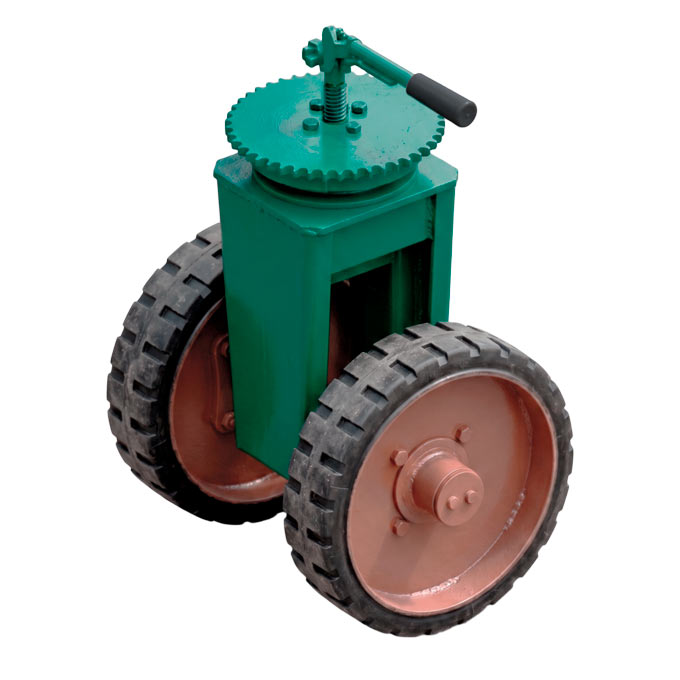

Хід передній двоколісний ЗП 01.020 в зборі

Хід передній двоколісний ЗП 01.020 в зборі (для ЗМ-60У/90У/120У)

Хід передній ЗП 01.020 у сучасному двоколісному виконанні - це ключовий опорно-керуючий вузол ходової частини модернізованих зернометів серії ЗМ (ЗМ-60У, ЗМ-90У, ЗМ-120У). Він монтується безпосередньо до передньої частини рами агрегату та виконує комплекс інженерних завдань: забезпечує стабільну точку опори машини, керування напрямком руху через рульовий механізм, регулювання висоти для переведення зерномета з робочого положення у транспортне (і навпаки), а також точне копіювання рельєфу робочої поверхні.

На відміну від класичної одноколісної стійки, яка використовувалася на техніці попередніх поколінь, новий вузол Заводу Мороза базується на посиленій маятниковій (балансирній) системі з двома обгумованими опорними колесами. Експлуатаційна практика масивних зернометів довела, що одноколісна база не завжди забезпечує достатню площу опори, що призводить до бокових кренів та ризику завалювання машини при маневруванні чи наїзді на перешкоди. Впровадження двоколісної системи повністю ліквідує цю проблему - завдяки центральному шарнірному з'єднанню балансирний міст рівномірно розподіляє динамічну та статичну вагу агрегату на дві точки, що дозволяє вузлу похитуватися в поперечній площині, постійно зберігаючи контакт обох коліс з майданчиком та плавно долаючи нерівності чи технологічні пороги на току.

Технічні характеристики двоколісного ходу переднього (ЗП 01.020)

• Каталожний номер: ЗП 01.020
• Застосування: ЗМ-60У, ЗМ-90У, ЗМ-120У, ЗМБ-90У, ЗМБ-120У
• Тип опорної бази: Двоколісна, маятникова (балансирна)
• Тип механізму підйому: Гвинтовий із собачкою
• Тип рульового фіксатора: Стрічкове гальмо
• Кількість на один агрегат: 1 шт
• Країна виробництва: Україна

Конструкція сучасного вузла ЗП 01.020 відрізняється від класичних одноколісних стійок, де основою нової системи є двоколісна балансирна база, з передачою робого навантаження на маятникові вісі (ОВИ 01.023 + ЗП 01.601) із двома обгумованими колесами, що усуває проблему бокового крену зерномета та гарантує постійний контакт обох коліс з поверхнею нерівного току. Для рівномірного розподілу навантаження на масивний балансирний міст була змінена геометрія системи вилок - внутрішня (ЗП 01.040) та зовнішня (ЗП 01.050) вилки виготовляються з товстостінного листового прокату, що забезпечує їм високу просторову жорсткість.

Окрему увагу приділено механізму керування та фіксації напрямку руху. Ведена рульова зірочка (ЗП 01.402) конструктивно доповнена суцільним сталевим ободом, привареним близько до її контуру, який слугує робочим барабаном, бо замість застарілого жорсткого стопора (фіксатора на рамі) впроваджено механізм стрічкового гальма. Під час обертання гвинтової ручки металева стрічка притискається до обода зірочки, надійно блокуючи поворотний вузол та фіксуючи заданий курс машини без будь-яких люфтів.

Зміна робочої висоти передньої частини рами реалізована через посилену гвинтову передачу з жорсткішою та довшою рукояткою ЗП 01.060. Храповий вузол отримав спрощену кінематику сполучення із собачкою ЗП 01.401, що підвищує його ремонтопридатність та стійкість до зношування. Крім того, переглянуто систему захисту колісних маточин ЗПТ 1007 - замість тонких штампованих кришок та шайб, які часто губилися або деформувалися, торці закриті масивними шайбами ЗП 01.020.001 на жорсткому болтовому з'єднанні до осі - так вони краще виконують роль надійних пильовиків, ізолюючи втулки та внутрішній простір ступиць від абразивного впливу зернового пилу.

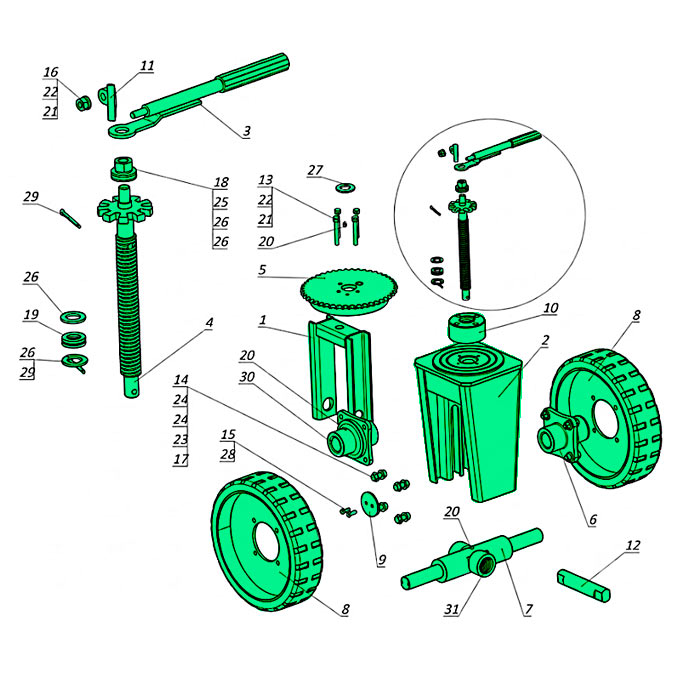

Хід передній двоколісний ЗП 01.020 та його комплектуючі

Справність ходу переднього є запорукою легкої керованості та загальної стабільності зерномета. Зношення його елементів - від рульової зірочки та гвинта до пазів вилки та осей - ускладнює маневрування масивним агрегатом та зміну його положення. На Заводі Мороза ви можете придбати як готовий до встановлення вузол у зборі, так і всі необхідні запчастини для його ремонту або переобладнання:

• Вилка внутрішня ЗП 01.040
• Вилка зовнішня ЗП 01.050
• Рукоятка ЗП 01.060
• Гвинт ЗП 01.070
• Зірочка ЗП 01.402
• Ступиця (маточина) колеса ЗПТ 1007
• Вісь коліс балансирна ОВИ 01.023
• Колесо обгумоване СММ 01.090 або ЗПТ 1.6.2
• Шайба торцева захисна ЗП 01.020.001
• Гайка спеціальна ЗП 01.101
• Собачка храпового механізму ЗП 01.401
• Вісь ЗП 01.601.000
• Всі інші дрібні елементи (упорні підшипники 8104, роликові підшипники I-HK 405032, втулки металокерамічні А 40х50х25, прес-маслянки, болти, гайки, пружинні та звичайні шайби, шплінти)

Враховуючи специфіку двоколісної бази, ми комплектуємо цей вузол деталями, які адаптовані під сучасну конструкцію. Рульова зірочка має відповідну геометрію для роботи в парі з системою стрічкового гальма. Для покращення ергономіки механізму підйому використовуються довші та жорсткіші приводні рукоятки, що полегшують процес регулювання висоти передньої частини рами. У вузлах обертання та ковзання встановлені зносостійкі металокерамічні втулки, які забезпечують тривалий робочий ресурс механізмів, а маточини коліс закриваються спеціальними сталевими шайбами ЗП 01.020.001, які ізолюють внутрішній простір від абразивного впливу зернового пилу.

Купити хід передній двоколісний ЗП 01.020 в зборі

Завод Мороза пропонує придбати готовий двоколісний хід передній ЗП 01.020 у зборі, а також усі необхідні комплектуючі для його обслуговування чи модернізації вашої техніки. Замовлення деталей безпосередньо у виробника гарантує їхню точну відповідність кресленням, збереження правильної геометрії та використання належних матеріалів. Кожен вузол проходить перевірку та збирається з дотриманням технологічних норм, що забезпечує його робочий ресурс при регулярних навантаженнях від масивного агрегату.

Ми підтримуємо стабільний запас готових вузлів та запчастин на складі, що дозволяє оперативно відвантажувати замовлення та уникати тривалих простоїв зернометів у період активних робіт на току. Доставка здійснюється транспортними компаніями по всій території України. Якщо вам потрібна консультація щодо переходу зі старої одноколісної системи на нову двоколісну або допомога з підбором окремих елементів кріплення, наші спеціалісти нададуть необхідну технічну інформацію. Звертайтеся до нашого відділу продажу для підбору комплектуючих - ми розуміємо конструктивні відмінності техніки різних поколінь та виробників і підберемо оптимальні деталі з урахуванням конструктивних особливостей саме вашого агрегату.
