Зірочка заднього ходу ЗП 01.360 (під шпонкове з'єднання)

Зірочка заднього ходу ЗП 01.360 (модернізована, під шпонкове з'єднання)

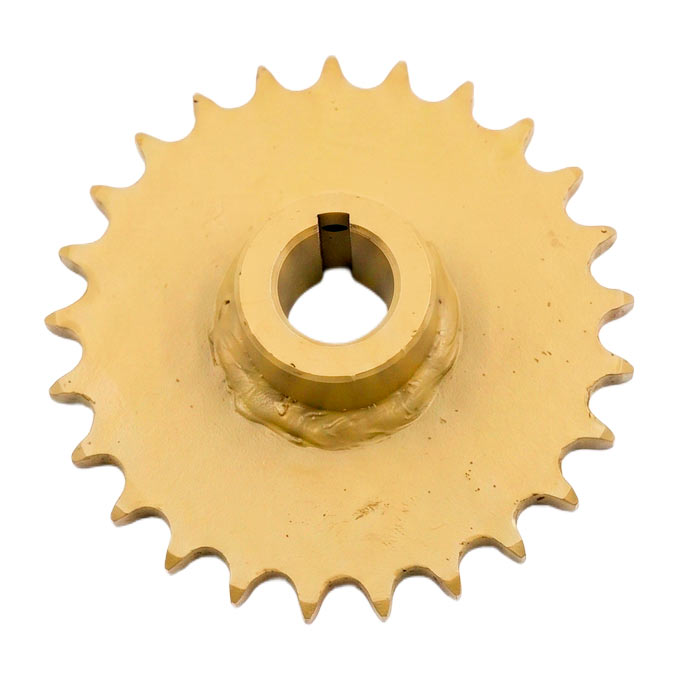

Зірочка заднього ходу ЗП 01.360 (модернізована версія) - це модернізований елемент ланцюгового приводу ходової частини ЗП 01.220, спеціально розроблений для сучасних зернометів серій ЗМ-60У, ЗМ-90У та інших колісних завантажувачів зерна.

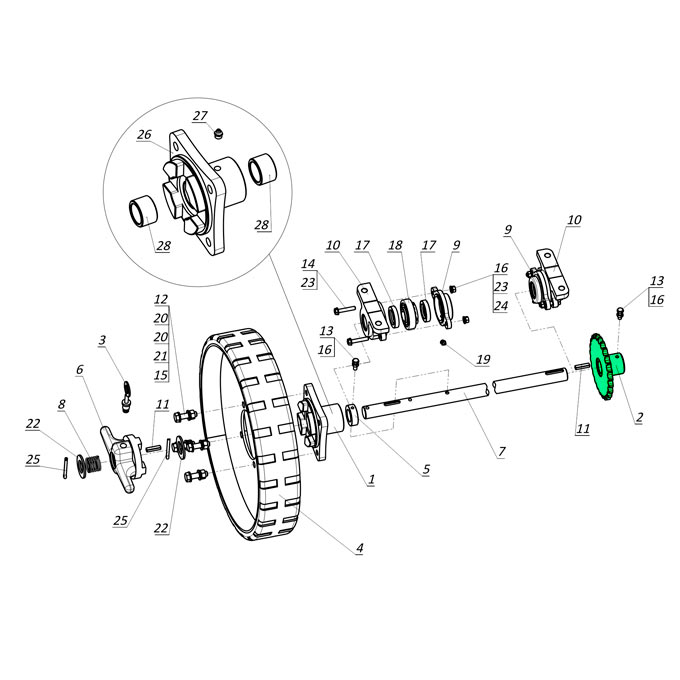

У кінематичній схемі самопересування зірочка монтується безпосередньо на приводні сталеві півосі діаметром 30 мм, де вона приймає крутний момент від редуктора самоходу через роликовий ланцюг і передає його далі на ведуче колесо агрегату.

Перехід на сучасну симетричну схему заднього ходу нашими конструкторами дозволив остаточно уніфікувати приводні елементи - тепер з обох боків моста встановлюються однакові, максимально надійні шпонкові зірочки ЗП 01.360, що спрощує обслуговування трансмісії та повністю позбавляє аграріїв від вразливих вузлів застарілої асиметричної конструкції.

Інженерні переваги та конструктивні зміни зірочки ЗП 01.360

У нових моделях зерноочисної техніки Заводу Мороза ми переглянули концепцію кріплення та передачі зусилля в приводному ланцюгу заднього ходу і модернізована зірочка ЗП 01.360 отримала ряд важливих доробок:

1. Відмова від зрізного штифта на користь жорсткого шпонкового з'єднання

Класична схема заднього ходу передбачала встановлення зірочки ЗП 01.340 на гладку поверхню вала, де вона фіксувалася тонким запобіжним штифтом ЗП 01.646. На практиці це технічне рішення завдавало фермерам постійних турбот - від найменших перевантажень під час рушання зерномета штифти зрізалися, робота зупинялася, а отвори в зірочці та на валу швидко розбивалися в еліпс. У модернізованій зірочці ЗП 01.360 реалізовано жорстку та безлюфтову посадку - у внутрішньому отворі маточини профрезеровано точний шпонковий паз під призматичну шпонку 8х7 мм - це дозволяє передавати максимальний крутний момент без найменшого проковзування чи биття, гарантуючи стабільний хід машини на будь-якому покритті току.

2. Надійне шпонкове та стопорне кріплення без ризику зміщення

У застарілих асиметричних конструкціях для утримання зірочки ЗП 01.340 на валу використовувалися запобіжні штифти та спеціальні канавки під пружинні стопорні кільця. На практиці від постійних робочих вібрацій та жорстких ривків ці пружинні кільця нерідко злітали, штифт губився, а сама зірочка починала вільно ковзати та гуляти вздовж півосі. Сучасне симетричне рішення на базі зірочки ЗП 01.360 повністю позбавлене цієї проблеми - замість вразливих штифтів тут застосовується жорстка посадка на призматичну шпонку розміром 8х7 мм, яка надійно передає повний крутний момент від редуктора самоходу. Для унеможливлення осьового люфту в тілі маточини зірочки передбачено нарізний отвір під стопорний гвинт М8, що жорстко затискає шпонку в пазу і повністю виключає найменший поздовжній зсув деталі під час руху. Зірочка завжди залишається в одній строго визначеній робочій площині, що гарантує ідеальну співвісність приводу та плавну роботу ланцюгової передачі.

3. Посилена металоконструкція

Основою деталі є товстостінна сталева гільза (труба), до якої приварений точний зубчастий вінець - така конструкція забезпечує широку та стабільну базу посадки зірочки на валу півосі. Широка опора повністю компенсує бічне зусилля від натягу роликового ланцюга, не дозволяючи зірочці нахилятися чи люфтувати на зламі, а це гарантує ідеальну перпендикулярність робочого вінця відносно осі обертання вала і повністю усуває ризик торцевого виляння (вісімки) під час передачі тяги. Крім того, збільшена довжина посадки дозволяє рівномірно розподілити крутний момент по всій довжині призматичної шпонки, надійно захищаючи шпонкові пази як на самому валу, так і всередині зірочки від пом'яття та деформацій при різких пусках самоходу.

4. Ідеальний профіль та загартування зубців

Зубчастий венець на 25 зубів виготовляється на зубофрезерних верстатах із ЧПК з якісної конструкційної сталі. Геометрія кожного зуба вивірена до часток міліметра, що гарантує плавний, м'який зачіп роликів ланцюга ПРЛ-19,05. Ланцюг лягає у заглиблення рівно, без ривків, набігання на вершини та передчасного зносу приводних ланок.

Технічні характеристики зірочки ЗП 01.360

• Каталожний номер - ЗП 01.360
• Застосування - Зерномети ЗМ-60У, ЗМ-90У, а також як елемент модернізації класичних ЗМ-60 та ЗМ-60А.
• Вузол встановлення - приводний вал заднього ходу ЗП 01.625 (симетричний міст).
• Кількість зубів (Z) - 25 зубців.
• Крок робочого ланцюга (t) - 19,05 мм (під стандартний приводний ланцюг ПРЛ-19,05).
• Посадковий діаметр на вал - 30 мм.
• Спосіб фіксації на піввісі - призматична шпонка 8х7х35 мм (ГОСТ 23360-78) + стяжний болт М8х45 з гайкою.
• Маса деталі - 2,02 кг.
• Матеріал виготовлення - Вуглецева конструкційна сталь з наступним термічним загартуванням зубчастого вінця.

Практичні поради щодо сумісності та модернізації старих моделей

Якщо ви проводите капітальний ремонт або хочете перевести свій старий асиметричний хід ЗМ-60 зі слабким штифтовим приводом на надійну модернізовану схему, зверніть увагу на кілька важливих моментів:

1. Нова зірочка ЗП 01.360 має внутрішню проточку під шпонку 8х7 мм, а класичні старі ліві вали ЗП 01.625 у зоні посадки зірочки були гладкими (під штифт ЗП 01.646). Для встановлення модернізованої шпонкової зірочки вам знадобиться або самостійно профрезерувати шпонковий паз на старому валу, або замовити у нас новий вал ЗП 01.625 із уже готовими заводськими пазами під шпонку.
2. Хоча нова зірочка має ті самі параметри зубців (Z=25, t=19.05 мм), при капітальній заміні вузла ми наполегливо рекомендуємо встановлювати новий приводний роликовий ланцюг ПРЛ-19,05. Робота нового, точного зубчастого вінця зі старим розтягнутим ланцюгом може призвести до швидкого зношування профілю зубів та появи ривків та биття.

Купити зірочку ЗП 01.360 від Заводу Мороза

Завод Мороза гарантує бездоганну якість та точність виготовлення кожної деталі. Власне металообробне та зварювальне виробництво дозволяє нам чітко контролювати співвісність маточини та зірочки, глибину шпонкового пазу та якість загартування робочих зубів. Наші зірочки ЗП 01.360 розраховані на багаторічну інтенсивну роботу під високими знакозмінними навантаженнями в умовах підвищеної запиленості.

Штатно ми пропонуємо зірочку ЗП 01.360 як окрему самостійну деталь, але якщо вам потрібен повний монтажний набір для встановлення, ми без проблем укомплектуємо деталь сумісною призматичною шпонкою 8х7х35 мм та стопорним гвинтом та гайкою. Для повного збирання оновленого вузла ми рекомендуємо також придбати у нас фірмовий вал заднього ходу ЗП 01.625 - цей вал виготовлений за сучасною симетричною схемою заднього ходу і вже має всі необхідні точні заводські пази - під шпонку зірочки, шпонку напівмуфти та отвори під шплінти. Купівля пари «вал + зірочка» від одного виробника гарантує ідеальну посадку без люфтів та позбавляє вас від потреби будь-яких слюсарних доопрацювань чи фрезерування металу в господарстві.

Просто зателефонуйте нашим технічним фахівцям! Ми допоможемо розібратися в конструктивних нюансах саме вашої моделі зерномета, безкоштовно звіримо посадкові розміри та за потреби укомплектуємо замовлення сумісними модернізованими валами, ланцюгами ПРЛ-19,05 або новими кулачковими маточинами. З нами ваша техніка працюватиме стабільно і без простоїв!
